– 28 –
Russian

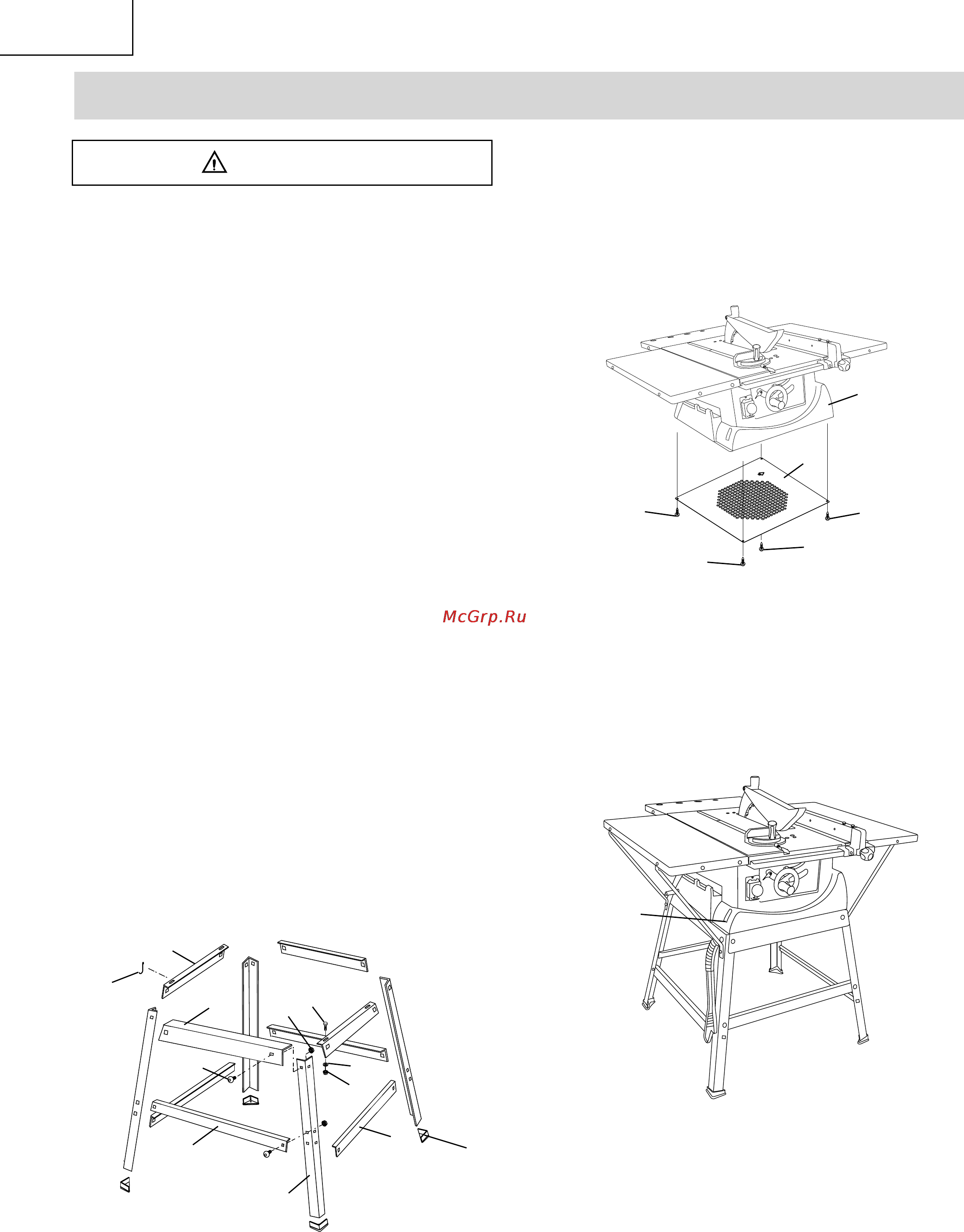

КРЕПЛЕНИЕ КРЫШКИ К СТОЛУ (РИС. B)
ПРИМЕЧАНИЕ:
Крышка основания поставляется не в сборе.
1. Прикрепите крышку основания (1) к основанию стола
(2) при помощи 4 болтов (3) из набора отдельных
частей.
2. Затяните 4 болта (3) перед креплением стола к стойке.
Рис. B
КРЕПЛЕНИЕ СТОЛА К СТОЙКЕ (РИС. A И C)
1. Поместите основание стола на стойку, совместив
отверстия (1) (Рис. С).
2. Закрепите стол на стойке при помощи болтов (28),
шайб (24) и гаек (25) (Рис. А).
Рис. С
Для обеспечения Вашей собственной безопасности,
не включайте вилку в розетку до тех пор, пока
все процедуры сборки не будут окончены, и Вы
полностью прочтете и поймете правила техники
безопасности и эксплуатации.
ПРИМЕРНОЕ ВРЕМЯ НА СБОРКУ 30-40 МИНУТ
СБОРКА СТОЙКИ (РИС. А)
1. Распакуйте все детали и отсортируйте их по типу и
размеру. Необходимое количество деталей указано в
списке деталей.
2. Прикрепите верхний суппорт (1) к верхней части ножки
(2) при помощи одного болта (3) и гайки (4).
ПРИМЕЧАНИЕ:
● Чтобы обеспечить надежное крепление совместите
стопоры на ножку со скобами суппорта
● Не затягивайте болты, пока стойка полностью не
выровнена (см. пункт 8. перед затяжкой болтов)
3. Прикрепите другой конец длинного верхнего суппорта к
верхней части другой ножки при помощи болта и гайки.
4. Закрепите один нижний суппорт (5) на верхних
отверстиях (13) ножки при помощи болта (3) и гайки (4).
Передняя часть стойки собрана.
5. Аналогично соберите заднюю часть стойки.
6. Соедините переднюю и заднюю часть стойки при
помощи двух коротких верхних суппортов (6) и двух
нижних суппортов (7), болтов и гаек.
ПРИМЕЧАНИЕ: Прикрепите два нижних суппорта (7) к
нижним отверстиям (14) ножки.
7. вставьте резиновую накладку (8) в ножки станины.
Повторите процедуру для каждой ножки.
8. Поместите стойку на горизонтальную поверхность
и добейтесь того, чтобы все ножки касались пола
под одинаковым углом, и чтобы стопоры ножек
совмещались со скобами суппортов. Затяните болты.
ПРИМЕЧАНИЕ: Чтобы избежать раскачивания стойки,
затяните все болты.
Рис. A
СБОРКА И НАСТРОЙКА
3
3
3
3
1
2
ВНИМАНИЕ
6
9
1
4
3
5
2
7
8
10
11
12
1
