Hitachi C10RD [34/45] Внимание

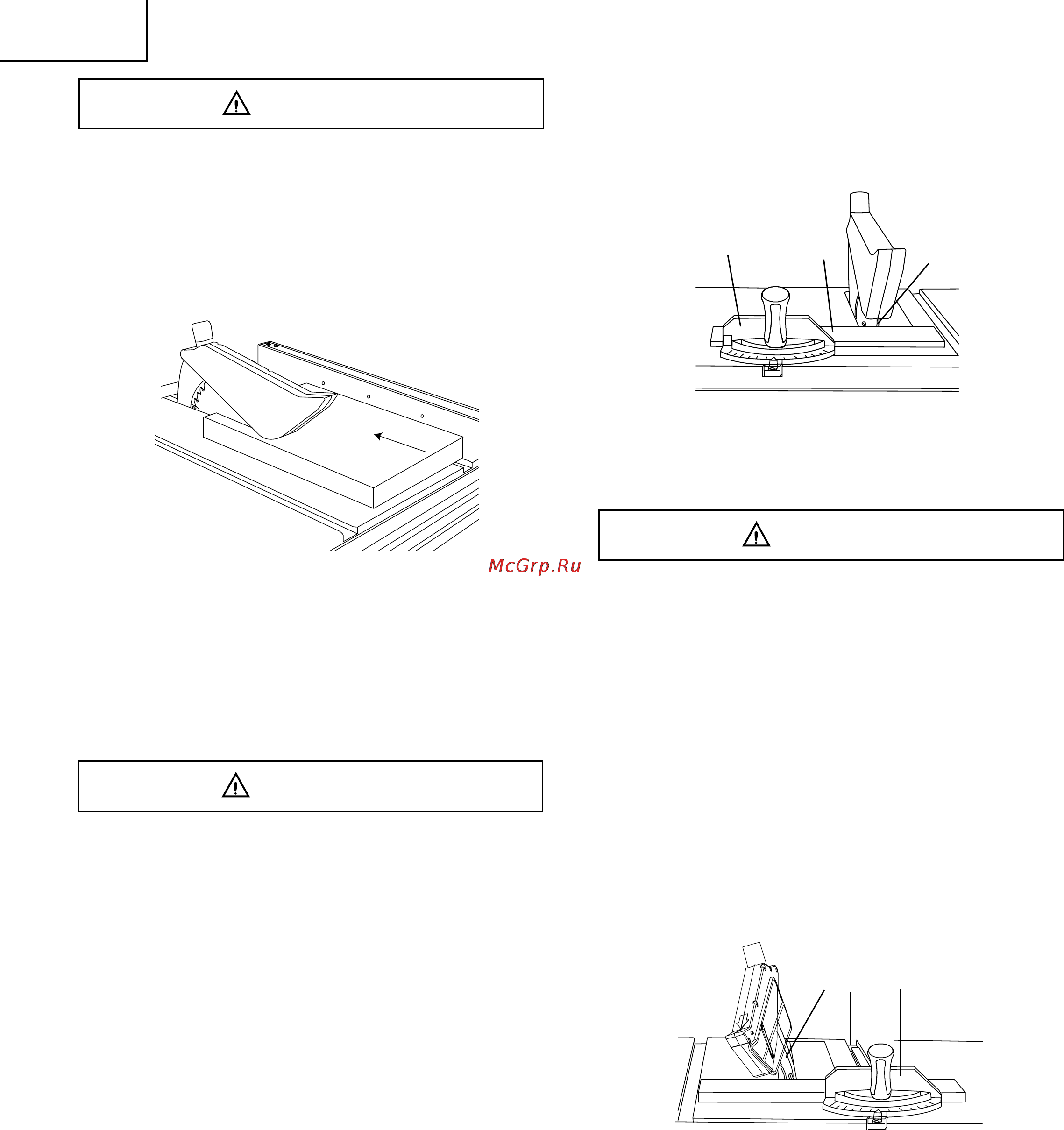

![Hitachi C10RD [34/45] Внимание](/views2/1081542/page34/bg22.png)
– 34 –
Russian
5. При резке под наклоном, работайте с заготовкой и
угловым упором только с правой стороны от диска.
Рис. Т
ПОПЕРЕЧНАЯ РЕЗКА ПОД УГЛОМ (РИС. U)
Данная операция аналогична поперечной резке, с той лишь
разницей, что диск расположен под углом, отличным от 0°.
При данном виде резки всегда работайте справа от
диска. Угловой упор (3) должен находиться в правой
канавке (2), поскольку при работе под углом защитный
кожух может мешать проходу заготовки с левой стороны
стола.
1. Установите диск (1) под необходимым углом и затяните
ручку фиксатора наклона.
2. Затяните ручку зажима упора на 90°.
3. На протяжении резки плотно прижимайте заготовку к
угловому упору (3).
ПРИМЕЧАНИЕ: При выборе угла 45° ручка углового
упора упрется в защитный кожух.
Рис. U
Не проводите операций при вращающемся диске.
7. При ширине заготовки от 50 до 150 мм, пользуйтесь
входящим в комплект толкателем для подачи заготовки.
8. При резке под наклоном, работайте с заготовкой и
направляющей планкой только с правой стороны от диска.
Рис. S
ПОПЕРЕЧНАЯ РЕЗКА (РИС. Т)
ПРИМЕЧАНИЕ:
1. Под поперечной резкой обычно понимают резку
поперек волокон.
2. Не выполняйте поперечную резку “голыми руками”.
Пользуйтесь угловым упором, снимите направляющую
планку со стола.
1. Перед поперечной резкой убедитесь, что:
а. Расклиниватель выровнен, и находится на
одной прямой с диском.
b. Заготовка должна прилегать к угловому упору
прямой гранью. Она не должна быть скручена
или искривлена.
2. Обе руки следует держать вдали он диска и вне
траектории резки.
1. Установите диск на такую высоту, чтобы он выступал
над поверхностью заготовки на 3,2 мм.
2. Не поднимайте заготовку со стола, плотно прижмите ее
к угловому упору. Расположите заготовку на расстоянии
25 мм от кромки диска.
3. Включите станок и дайте диску (1) набрать скорость.
4. Удерживая заготовку (2) на столе и прижимая к
угловому упору (3), медленно подавайте заготовку к
задней части стола через диск. Непрерывно двигайте
заготовку, пока диск и защитный кожух полностью не
пройдут сквозь нее, а она окажется в задней части
стола.
ВНИМАНИЕ
ВНИМАНИЕ
ВНИМАНИЕ
3
2
1
1
3
2
