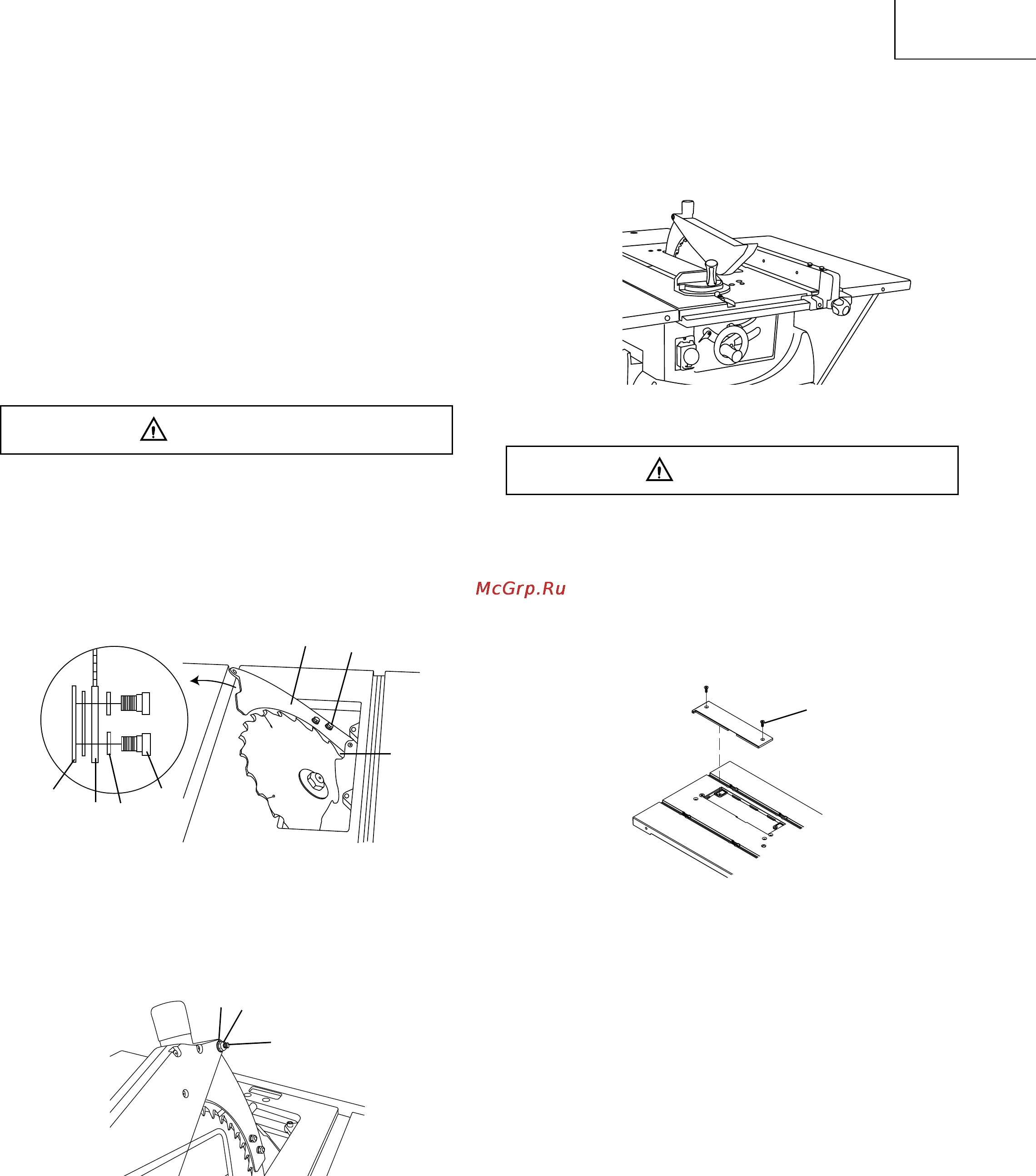

– 29 –
Russian
УСТАНОВКА КРЮЧКА ДЛЯ ТОЛКАТЕЛЯ (РИС. А)
Прикрепите крючок для хранения толкателя (9-Рис. А) к
левому короткому суппорту (6).
УСТАНОВКА РАСКЛИНИВАТЕЛЯ (РИС. D)
1. Поднимите диск в его верхнее положение, повернув
колесо и наклонив диск под углом 45º.
2. Ослабьте болты на вставке стола и выньте ее.
3. Вставьте болты (3) и плоские шайбы (4) в скобу
расклинивателя (5) и сам расклиниватель (6).
4. Затяните болты (3).
5. Верните вставку стола на место и затяните болты.
Толщина расклинивателя – 2,5 мм. Убедитесь, что диск
и расклиниватель располагаются на одной прямой.
В противном случае скорректируйте положение
расклинивателя, ослабив болты. Расстояние должно
быть менее 5 мм в любом положении.
Рис. D
Сборка защитного кожуха (Рис. Е)
Поместите защитный кожух на расклиниватель и
закрепите его при помощи болта (1), плоской шайбы (2) и
гайки (3).
Рис. Е
УСТАНОВКА НАПРАВЛЯЮЩЕЙ ПЛАНКИ (РИС. F)
Установите направляющую планку, задвинув ее с края
стола, ровняясь по желобку в передней части стола и
выступу на скобе планки.
Рис. F
УСТАНОВКА И ЗАМЕНА ДИСКА (РИС. G, H).
Во избежание случайного запуска, всегда переводите
переключатель в положение Выкл. (OFF, 0) и
вынимайте провод питания из розетки перед сменой
диска.
1. Ослабьте болты (3) на вставке стола при помощи
отвертки и снимите вставку.
Рис. G
2. Поднимите диск в его верхнее положение.
3. при помощи поставляемого рожкового ключа (1)
удерживайте оправку от вращения, а накидным ключом
(2) ослабьте гайку на оправке. (Рис. H)
4. Снимите гайку на оправке и фланец.
5. Замените диск. Убедитесь, что зубцы диска
направлены вниз к передней части стола.
6. Верните на место фланец и гайку оправки и затяните
гайку.
7. Верните вставку стола и затяните два болта.
ВНИМАНИЕ
6
3
4
5
3
5
6
1
2
3
ВНИМАНИЕ
3
