– 35 –
Russian

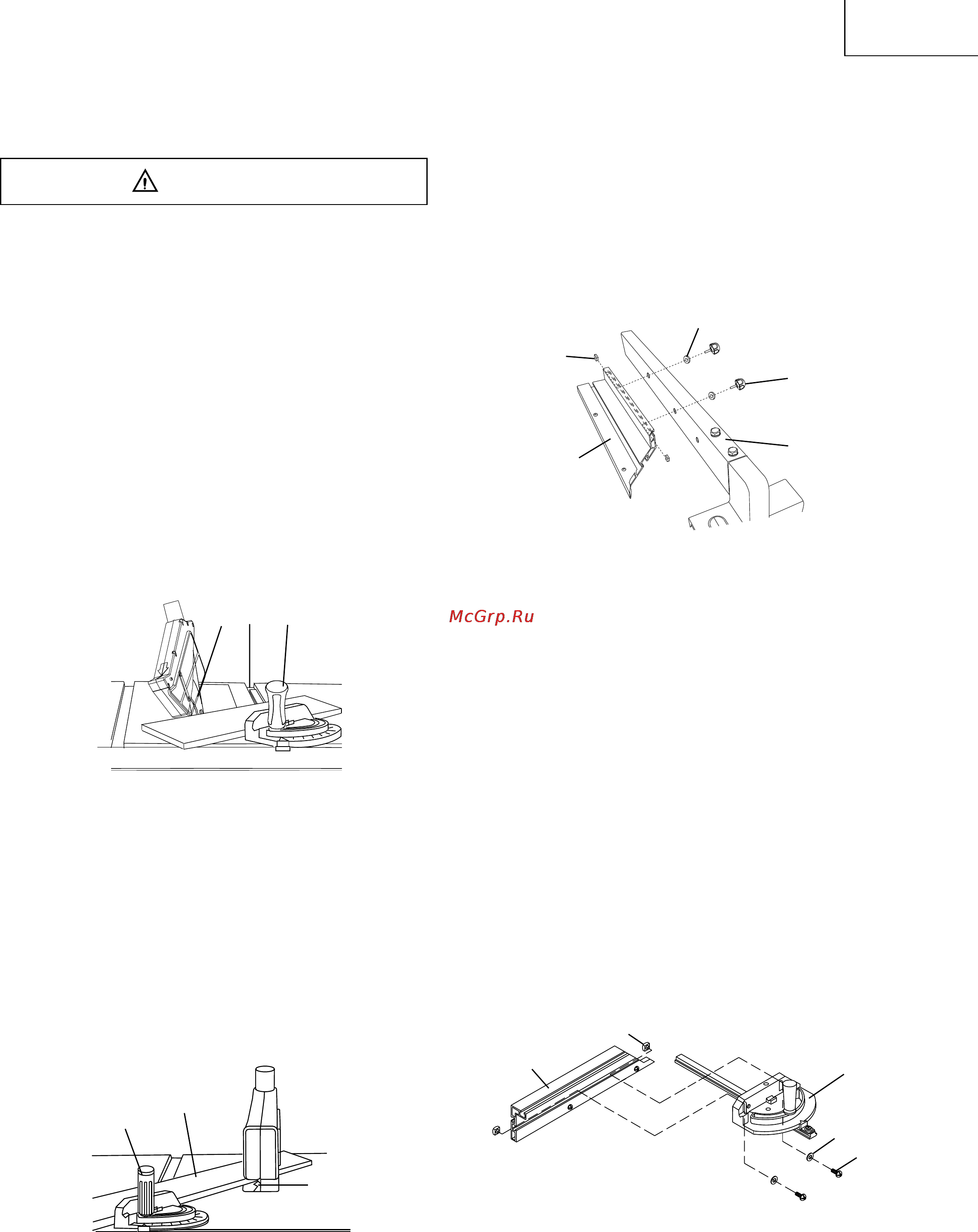

ИСПОЛЬЗОВАНИЕ ДОПОЛНИТЕЛЬНОЙ
НАПРАВЛЯЮЩЕЙ ПЛАНКИ НА ОСНОВНОЙ (РИС. Х)
При продольной резке таких материалов, как тонкие
облицовочные панели, необходимо использовать
дополнительную планку, чтобы избежать попадания
заготовки между основной направляющей планкой и
столом. При выполнении особых операций резки можно
установить дополнительную планку (3) с левой или с
правой стороны основной (4).
Рис. X
1. Поместите квадратные гайки (2) в выемки
дополнительной планки (3).
2. Прикрепите дополнительную планку к основной при
помощи зажимов (1) через шайбы (5) и отверстия в
направляющей планке.
3. Затяните зажимы.
ИСПОЛЬЗОВАНИЯ ДОПОЛНИТЕЛЬНОЙ ПЛАНКИ НА
УГЛОВОМ УПОРЕ (РИС. Y)
При выполнении особых операций резки можно
установить дополнительную планку (2) на угловой упор
(1).
1. Поместите квадратные гайки (5) в выемки
дополнительной планки (2).
2. Прикрепите дополнительную планку к угловому упору
при помощи шайб (3) и болтов (4).
3. Затяните болты.
Рис. Y
КОМБИНИРОВАННАЯ ПОПЕРЕЧНАЯ РЕЗКА (РИС. V)
Эта операция сочетает в себе резку под углом и наклон
диска.
При данном виде резки всегда работайте справа от
диска. Угловой упор (3) должен находиться в правой
канавке (2), поскольку при работе под наклоном
защитный кожух может мешать проходу заготовки с
левой стороны стола. При повороте заготовки на 45° и
подаче его на диск, защитный кожух может удариться
о ручку. Во избежание травм в этом случае проход
следует прекратить.
1. Выберите необходимый угол углового упора.
2. Поместите упор (3) в канавку (2) с правой стороны
стола.
3. Установите необходимый угол наклона диска (1) и
затяните ручку фиксации наклона.
4. На протяжении резки плотно прижимайте заготовку к
угловому упору (3).
Рис. V
РЕЗКА ПОД УГЛОМ (РИС. W)
Эта операция аналогична поперечной резке, за
исключением того, что угол, под которым расположен
угловой упор, не равен 90°.
1. Установите диск (1) под углом 0° и затяните ручку
фиксатора наклона.
2. Установите необходимый угол для углового упора (3) и
зафиксируйте его, затянув ручку зажима упора.
3. На протяжении резки плотно прижимайте заготовку к
угловому упору (3).
Рис. W
1
3
2
3
2
1
1
2
3
4
5
ВНИМАНИЕ
1
2
3
4
5
