Hitachi C10RD [33/45] Эксплуатация

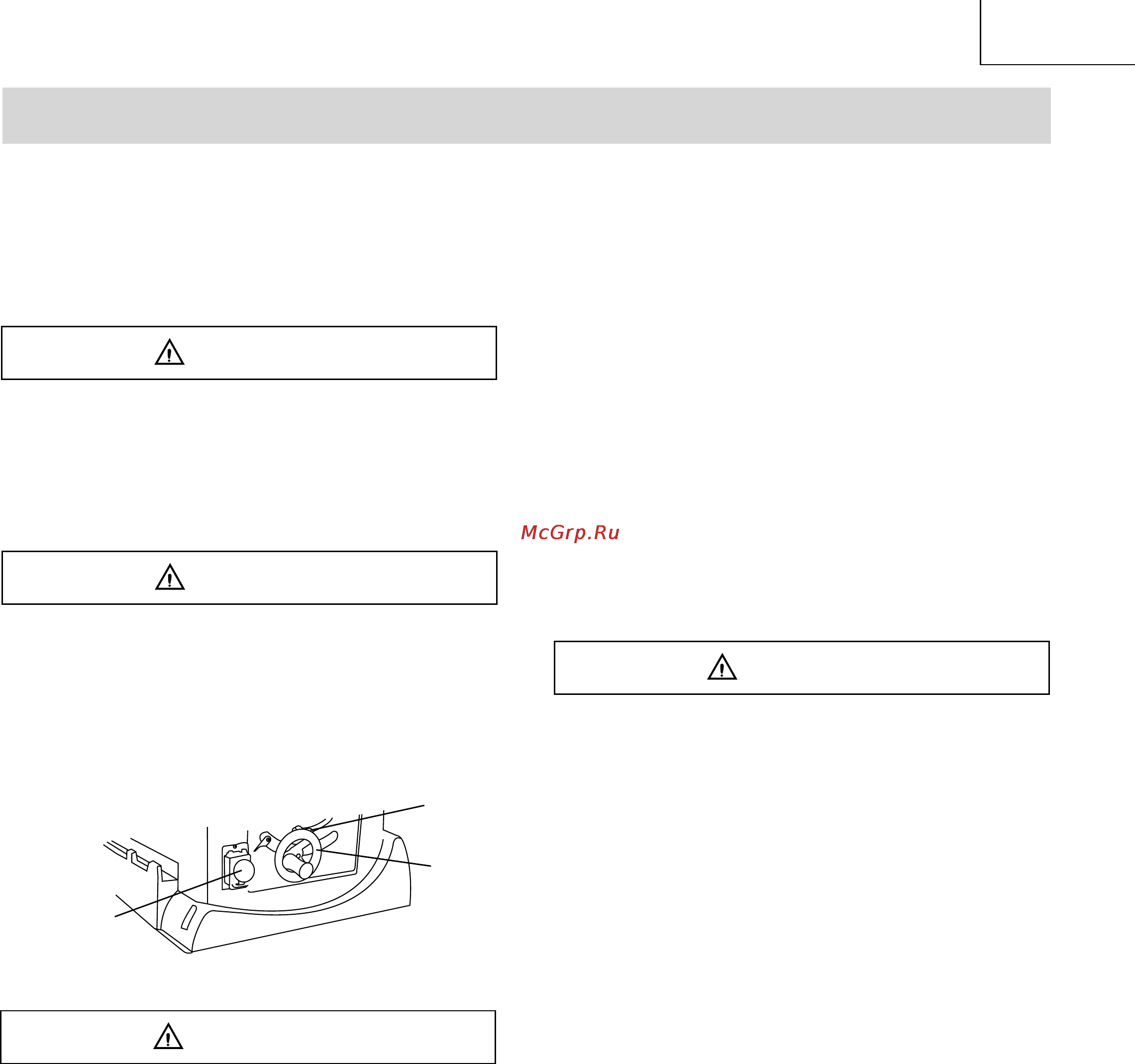

![Hitachi C10RD [33/45] Эксплуатация](/views2/1081542/page33/bg21.png)
– 33 –
Russian
РАБОТА С УГЛОВЫМ УПОРОМ
ПРИМЕЧАНИЕ:
1. Угловой упор можно устанавливать справа или слева от
диска.
2. Поскольку канавка углового упора Т-образная, для
установки упора следует вставлять его с конца канавки.
3. Для установки угла резки ослабьте ручку зажима,
поверните угловой упор на нужный угол, затяните ручку
зажима.
ПРОДОЛЬНАЯ РЕЗКА (РИС. S)
ПРИМЕЧАНИЕ:
1. Под продольной резкой обычно понимают резку вдоль
волокна.
2. Не выполняйте продольную резку “голыми руками”.
Пользуйтесь направляющей планкой, снимите угловой
упор со стола.
1. Перед продольной резкой убедитесь, что:
а. Направляющая планка надежно закреплена
параллельно диску.
b. Расклиниватель выровнен, и находится на
одной прямой с диском.
с. Заготовка должна прилегать к направляющей
планке прямой гранью. Она не должна быть
скручена или искривлена.
2. Обе руки следует держать вдали от диска и вне
траектории резки.
1. Установите диск на такую высоту, чтобы он выступал
над поверхностью заготовки на 3,2 мм.
2. Не поднимайте заготовку со стола, плотно прижмите
ее к направляющей планке. Расположите заготовку на
расстоянии 25 мм от кромки диска.
3. Включите станок и дайте диску набрать скорость.
4. Удерживая заготовку на столе и прижимая к
направляющей планке, медленно подавайте заготовку
к задней части стола через диск. Непрерывно двигайте
заготовку, пока диск и защитный кожух полностью не
пройдут сквозь нее, а она окажется в задней части
стола.
5. При резке длинных досок или крупных деталей всегда
обеспечивайте надлежащую поддержку.
6. При ширине заготовки более 150 мм, непрерывно
подавайте заготовку одной или двумя руками, пока
диск и расклиниватель полностью не пройдет через
заготовку.
ЭКСПЛУАТАЦИЯ
ВНИМАНИЕ
ПЕРЕКЛЮЧАТЕЛИ НАСТОЛЬНОЙ ДИСКОВОЙ ПИЛЫ
(РИС. R)
Главный переключатель (3-Рис. R), выключатель нулевого
напряжения в передней части у основания станка. Для
подачи питания следует нажать «I», для выключения – «0».
Не включайте станок в электрическую сеть, пока
не будут завершены все работы по установке и
настройке, и пока Вы полностью не прочтете и
поймете инструкции по технике безопасности и
эксплуатации.
ПОДЪЕМ И ОПУСКАНИЕ ДИСКА (РИС. R)
Не проводите операцию при вращающемся диске.
1. Чтобы поднять диск, вращайте колесо (1) против часовой
стрелки.
2. Чтобы опустить диск, вращайте колесо (1) по часовой
стрелке.
ПРИМЕЧАНИЕ: Рекомендуемая высота диска составляет 3,2
мм над поверхностью заготовки.
Рис. R
НАКЛОН ДИСКА (РИС. R)
Во время работы всегда затягивайте ручку фиксатора
наклона диска.
Ослабьте ручку фиксатора наклона (2), вращайте колесо,
пока диск не расположится под необходимым углом.
Затяните ручку фиксатора наклона.
ПЕРЕМЕЩЕНИЕ НАПРАВЛЯЮЩЕЙ ПЛАНКИ
ПРИМЕЧАНИЕ:
1. Направляющую планку можно устанавливать справа
или слева от диска.
2. Указатель на планке показывает расстояние от планки
до диска.
3. Чтобы переместить планку ослабьте ручку зажима,
прижимая скобу планки к поверхности стола. Выберите
необходимое расстояние от диска и затяните ручку
зажима.
ВНИМАНИЕ
ВНИМАНИЕ
ВНИМАНИЕ
1
2
3
