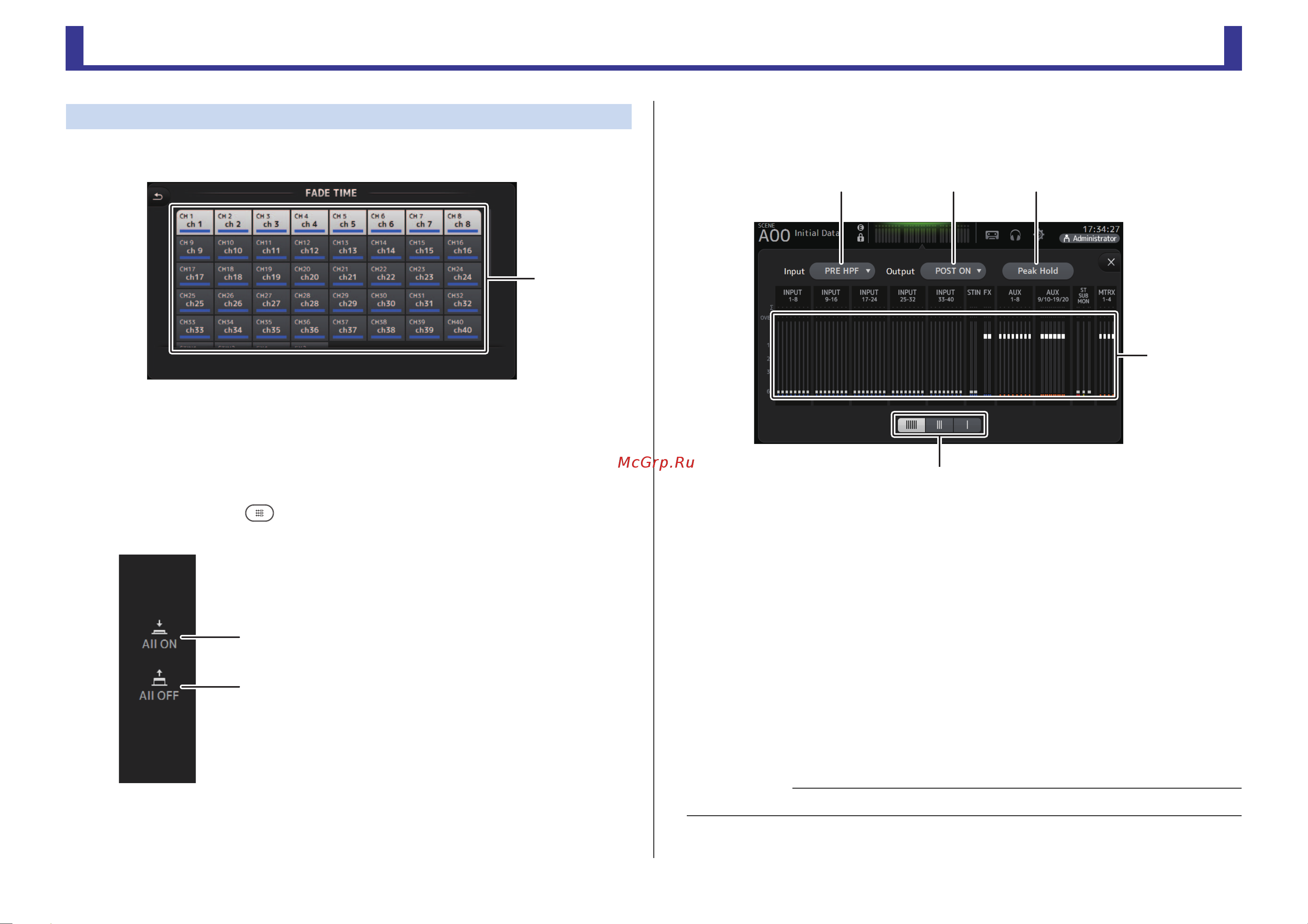

Экран FADE TIME (версия 4.0 и последующие)
На данном экране можно отдельно включать и отключать каналы, для которых
необходимо применить время угасания для набора Scene.
1 Кнопки каналов
Используйте данные кнопки, чтобы отдельно включать и отключать каналы, для
которых необходимо применить время угасания. Если канал окрашен белым цветом,
параметр времени угасания включен.
Меню экрана FADE TIME
Коснитесь клавиши Menu ( ) на экране FADE TIME, чтобы вызвать показанные
ниже значки меню.
Экран METER
Здесь отображаются уровни входа и выхода для всех каналов, что позволяет выбрать
точки измерения (точки, в которых происходит определение уровня).
1 Меню выбора точки измерения входного сигнала
Выберите точку измерения уровня входного сигнала в меню.
PRE HPF: после предусилителя; до HPF
PRE FADER: до фейдера
POST ON: после нажатия клавиши [ON]
2 Меню выбора точки измерения выходного сигнала
Выберите точку измерения уровня выходного сигнала в меню.
PRE EQ: до эквалайзера
PRE FADER: до фейдера
POST ON: после нажатия клавиши [ON]
3 Кнопка Peak Hold
Включите эту кнопку, чтобы удерживать пиковый уровень для того или иного
индикатора уровня. Чтобы удалить удерживаемый пиковый уровень, выключите эту
кнопку. Включение и отключение параметра Peak Hold действует и на входные, и на
выходные каналы.
1 All ON
Включение параметра времени угасания для всех
каналов.
2 All OFF
Отключение параметра времени угасания для всех
каналов.
ձ
ձ
ղ
ПРИМЕЧАНИЕ
Можно назначить кнопку Peak Hold для клавиши [USER DEFINED KEY]. (стр. 27)
ձղճ
մ
յ
