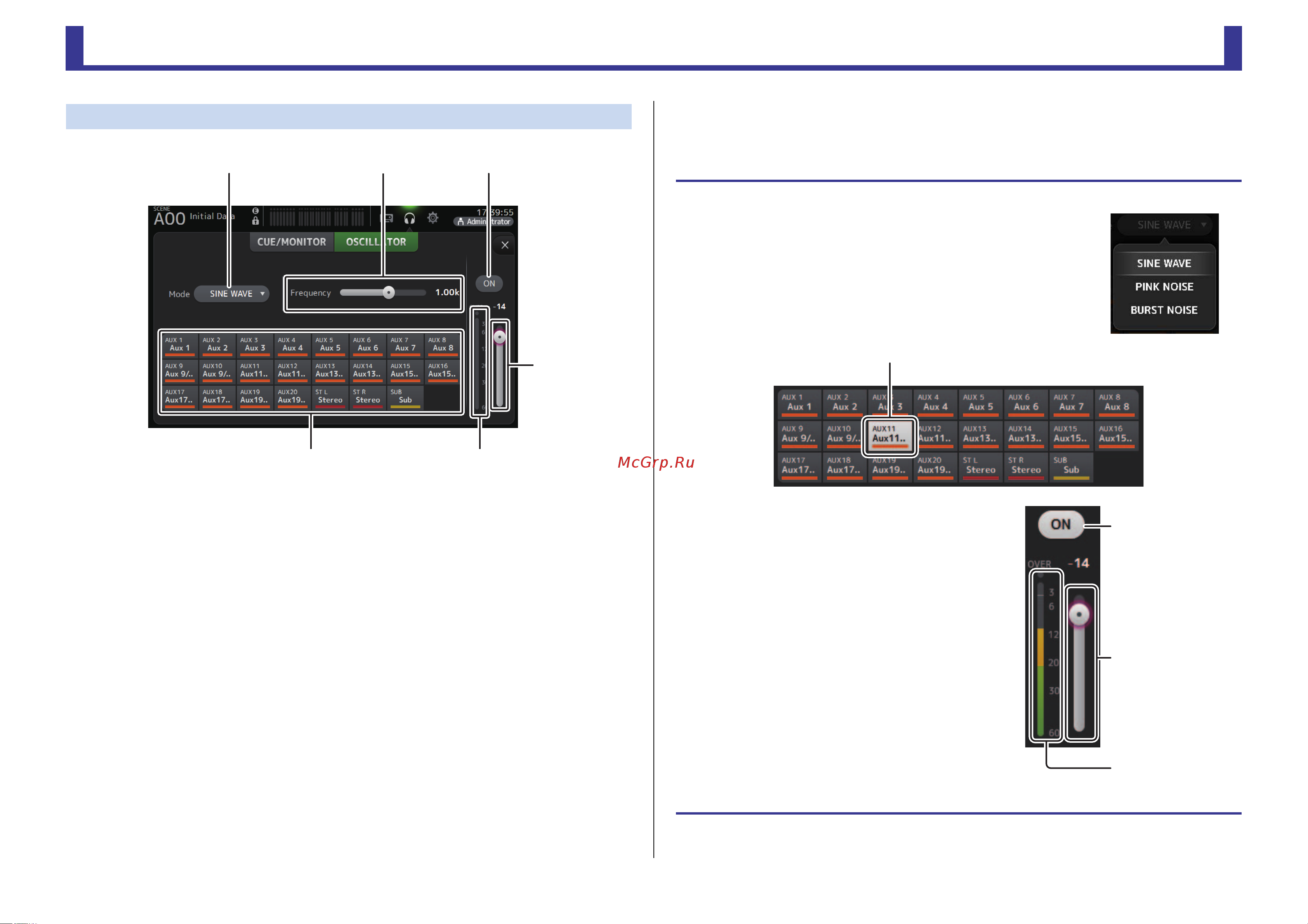

Экран OSCILLATOR
Позволяет настраивать осциллятор.
1 Кнопка режима осциллятора
Позволяет выбрать режим работы осциллятора.
SINE WAVE: непрерывно выводится сигнал синусоидальной формы.
PINK NOISE: непрерывно выводится «розовый» шум.
BURST NOISE: «розовый» шум выводится в прерывистом режиме.
2 Ползунки коррекции параметров
Позволяют корректировать параметры осциллятора.
Если для осциллятора выбран режим SINE WAVE, то эта установка определяет частоту
синусоидального сигнала.
Если для осциллятора выбран режим BURST NOISE, то эта установка определяет ширину
(длительность шумового импульса) и интервал (промежуток тишины между шумовыми
импульсами).
Если для осциллятора выбран режим PINK NOISE, то в этой области ничего не отображается.
3 Кнопка вывода осциллятора
Включает и выключает вывод сигнала осциллятора. Если осциллятор включен, то сигнал осциллятора
подается на входные каналы, выбранные с помощью кнопок назначения осциллятора.
4 Ползунок коррекции уровня вывода осциллятора
Служит для коррекции уровня выходного сигнала осциллятора.
5 Индикатор вывода осциллятора
Отображает уровень выходного сигнала осциллятора.
6 Кнопки назначения осциллятора
Определяют каналы, на которые выводится сигнал осциллятора. Можно выбрать
несколько каналов.
ձղճ
մ
յն
Настройка осциллятора
1. Касанием кнопки выбора режима осциллятора
выберите необходимый режим.
2. Кнопками назначения осциллятора выберите каналы, на
которые будет выводиться сигнал осциллятора.
3. Коснитесь кнопки вывода осциллятора, чтобы
включить вывод сигнала осциллятора.
4. Ориентируясь на индикатор уровня выходного
сигнала осциллятора, перетащите ползунок
коррекции уровня осциллятора, чтобы
отрегулировать уровень выходного сигнала
осциллятора.
Если для осциллятора выбран режим SINE WAVE, то
можно скорректировать также частоту сигнала
осциллятора.
Если для осциллятора выбран режим BURST NOISE,
то можно установить ширину (длительность
шумового импульса) и интервал (промежуток
тишины между шумовыми импульсами).
Выбранный канал
Oscillator
сигнала
осциллятора
Oscillator
уровня
осциллятора
Oscillator
вывода сигнала
осциллятора
