Обзор
Справочное руководство
TF series
-
6
-

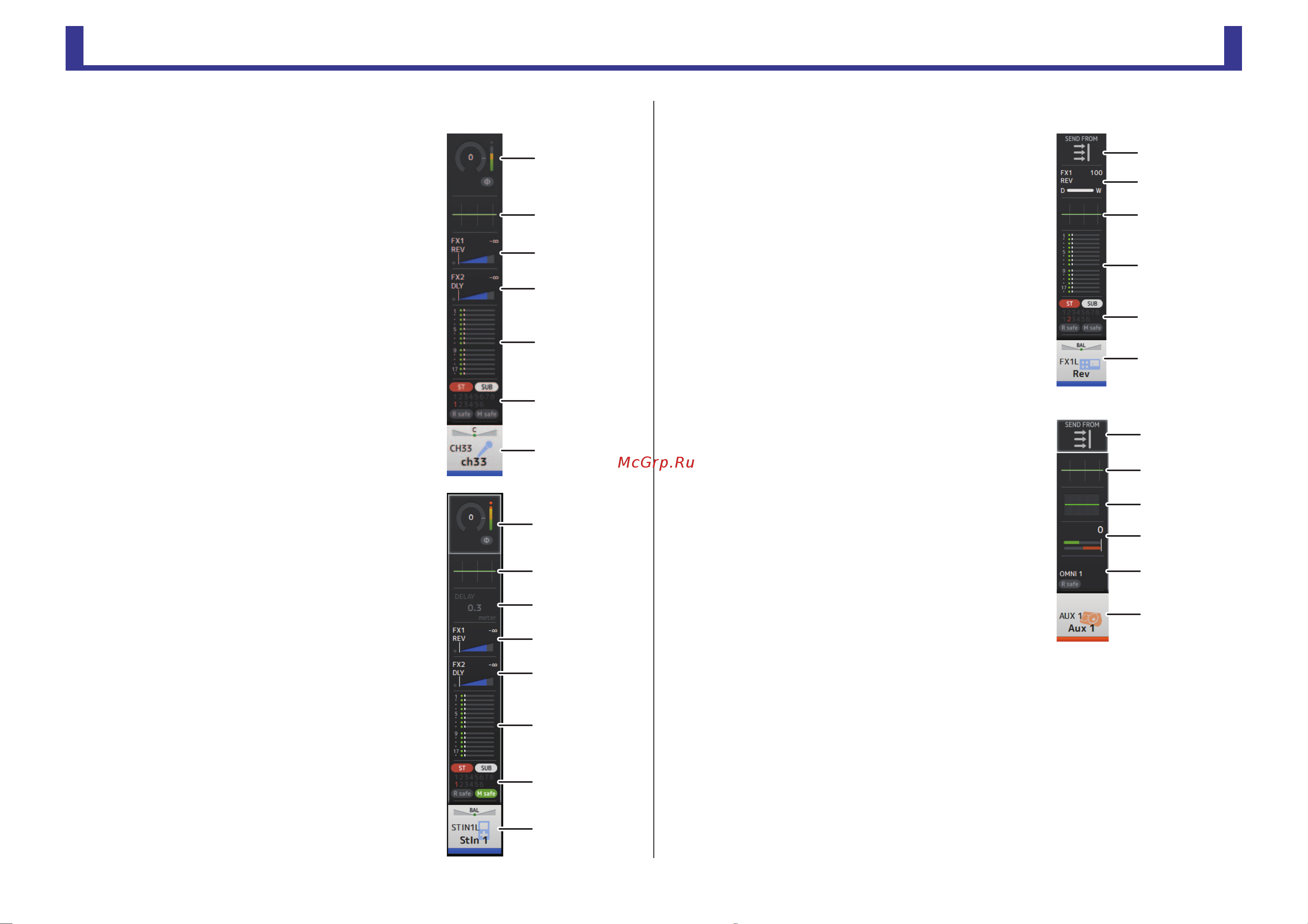

CH33–CH40
1 Служит для перехода к экрану INPUT. (стр. 57)
2 Служит для перехода к экрану эквалайзера.
(стр. 59)
3 Служит для перехода к экрану FX1. (стр. 67)
4 Служит для перехода к экрану FX2. (стр. 67)
5 Служит для перехода к экрану SEND TO AUX.
(стр. 73)
6 Служит для перехода к экрану ASSIGN. (стр. 74)
7 Служит для перехода к экрану CH VIEW. (стр. 76)
STIN1/2
1 Служит для перехода к экрану INPUT. (стр. 57)
2
Служит для перехода к экрану эквалайзера.
(стр. 59)
3 Служит для перехода к экрану DELAY. (стр. 92)
4 Служит для перехода к экрану FX1. (стр. 67)
5 Служит для перехода к экрану FX2. (стр. 67)
6 Служит для перехода к экрану SEND TO AUX.
(стр. 73)
7 Служит для перехода к экрану ASSIGN. (стр. 74)
8 Служит для перехода к экрану CH VIEW. (стр. 76)
FX RTN 1/2
1 Служит для перехода к экрану SEND FROM. (стр. 88)
2 Служит для перехода к экрану FX1 или FX2. (стр. 67)
3
Служит для перехода к экрану эквалайзера.
(стр. 59)
4 Служит для перехода к экрану SEND TO AUX.
(стр. 73)
5 Служит для перехода к экрану ASSIGN. (стр. 74)
6 Служит для перехода к экрану CH VIEW. (стр. 76)
AUX1–AUX8
1 Служит для перехода к экрану SEND FROM. (стр. 88)
2
Служит для перехода к экрану эквалайзера.
(стр. 59)
3 Служит для перехода к экрану GEQ. (стр. 85)
4 Служит для перехода к экрану COMP. (стр. 65)
5 Служит для перехода к экрану OUTPUT. (стр. 87)
6 Служит для перехода к экрану CH VIEW. (стр. 76)
մ
ն
շ
ձ
ղ
ճ
յ
յ
շ
ո
ձ
ղ
ճ
մ
ն
յ
ղ
ձ
ճ
մ
ն
ձ
ղ
ճ
մ
յ
ն
Содержание
- Digital mixing console 1
- Справочное руководство к версии 4 1
- Обзор 4 2
- Оглавление 2
- Панель инструментов 11 2
- Предметный указатель 110 2
- Размеры прибора 112 2
- Справочные сведения 98 2
- Стандартные операции 8 2
- Экран overview 47 2
- Экран обслуживания 93 2
- Экраны конфигурации 57 2
- Процедуры 3
- Дисплей 4
- Использование настоящего документа 4
- Обзор 4
- Экран overview 4
- Ch1 ch32 5
- Навигационная область 5
- Aux1 aux8 6
- Ch33 ch40 6
- Fx rtn 1 2 6
- Stin1 2 6
- Aux9 10 aux19 20 7
- Dca1 dca8 7
- Matrix1 matrix4 7
- Stereo 7
- Стандартные операции 8
- Экран library 8
- Меню экрана library 9
- Меню 10
- Операции выполняемые с помощью кнопок и ползунков 10
- Экран клавиатуры 10
- Панель инструментов 11
- Экран scene 11
- Меню экрана scene 13
- Меню экрана fade time 14
- Экран meter 14
- Экран recorder экран input output title list 15
- Экран input output 16
- Экран title list 17
- Меню экрана recorder 19
- Экран monitor 19
- Экран oscillator 21
- Экран setup версия 3 и последующие 22
- Меню экрана save load 23
- Данные которые можно сохранять и загружать 24
- Экран preference 25
- Экран user defined controls 27
- Коснитесь кнопки keys 30
- Коснитесь кнопки ok 30
- Коснитесь кнопки соответствующей той клавише user defined key которую необходимо настроить 30
- Назначение функции для клавиши user defined key 30
- При выборе функции отображаются элементы доступные для параметра 1 аналогично при выборе элемента для параметра 1 отображаются элементы доступные для параметра 2 у некоторых функций может не быть элементов доступных для параметра 1 у некоторых элементов параметра 1 может не быть элементов доступных для параметра 2 30
- Прокрутите список function и выберите необходимую функцию 30
- Прокрутите список parameter 1 и выберите необходимый элемент 30
- Экран назначения функции 30
- Меню экрана custom fader bank 32
- Экран bus setup 33
- Меню экрана omni out 34
- Информация об устройстве tio1608 d 36
- Информация о серии dzr d и dxs xlf d 37
- Экран recall safe 38
- Экран mute group assign версия 4 и последующие 39
- Меню экрана mute group assign 40
- Экран network 41
- Экран about 43
- Экран help 43
- Экран login версия 3 и последующие 44
- Экран access permission версия 3 и последующие 45
- Меню экрана access permission 46
- Входные каналы 47
- Раздел ch strip 47
- Стереоканалы 47
- Экран overview 47
- Каналы aux1 aux8 48
- Каналы aux9 10 19 20 канал sub 48
- Каналы matrix1 4 версия 2 и последующие 48
- Группы каналов 49
- Раздел fader 49
- Ch1 ch32 50
- Ch33 ch40 50
- Раздел selected channel версия 4 и последующие 50
- Fx1l 2r 51
- St in1l 2r 51
- Aux1 aux8 52
- St l r 52
- Aux9 aux20 53
- Dca1 dca8 54
- Matrix1 matrix4 54
- Меню экрана overview 55
- Tf series 56
- Выберите канал к которому следует применить скопированные настройки 56
- Коснитесь значка ch paste 56
- Нажмите клавишу menu 56
- Экран input 57
- Экраны конфигурации 57
- Меню экрана input версия 1 и последующие 59
- Полосный параметрический эквалайзер 59
- Экран эквалайзера 59
- Как работает режим 1 knob eq 60
- Меню экрана эквалайзера 63
- Экран gate 63
- Меню экрана gate 64
- Как работает режим 1 knob comp 65
- Экран comp 65
- Меню экрана comp 66
- Экран fx fx1 2 insfx1 6 67
- Меню экрана fx 68
- Delay lcr трехканальная задержка с одним входом и двумя выходами 69
- Mono delay базовая задержка с одним входом и двумя выходами 69
- Reverb hall reverb room reverb stage reverb plate ревербераторы с одним входом и двумя выходами зальный комнатный сценический и пластинчатый 69
- Stereo delay базовая задержка стереосигнала с двумя входами и двумя выходами 69
- Параметры эффектов 69
- Chorus версия 1 и последующие эффект хора с двумя входами и двумя выходами 70
- Delay reverb версия 1 и последующие эффект с одним входом и двумя выходами последовательность задержки и реверберации 70
- Early ref версия 1 и последующие эффект с одним входом и двумя выходами первичное отражение 70
- Flange версия 1 и последующие эффект фланжера с двумя входами и двумя выходами 70
- Gate reverb reverse gate версия 1 и последующие эффект с одним входом и двумя выходами первичное отражение с шумоподавителем и первичное отражение с реверсивным шумоподавителем 70
- Tf series 70
- M band comp версия 1 и последующие трехполосный компрессор с двумя входами и двумя выходами для каждой полосы предусмотрены соло и замер сокращения усиления 71
- Phaser версия 1 и последующие 16 ступенчатый эффект смещения фаз с двумя входами и двумя выходами 71
- Symphonic версия 1 и последующие симфонический эффект с двумя входами и двумя выходами 71
- Tf series 71
- Примечание 71
- Dual pitch версия 2 и последующие эффект изменения высоты тона для двух входов и двух выходов 72
- Output delay версия 2 и последующие одна задержка для двух входов и двух выходов при использовании для каналов ins fx 1 6 эта задержка хорошо подходит для компенсации задержки 72
- Ping pong delay версия 2 и последующие задержка попеременного переключения для одного входа и двух выходов задерживаемый сигнал чередуется между правой и левой сторонами с равными промежутками 72
- Tf series 72
- Экран send to aux 73
- Описание automixer 74
- Принцип действия функции automixer 74
- Экран assign 74
- Экран automixer версия 3 и последующие 74
- Ch1 ch32 76
- Экран ch view 76
- Ch33 ch40 77
- St in 1l st in 2r 78
- Dca 1 dca 8 79
- Fx1l fx2r 79
- Aux 9 aux 20 80
- Aux1 aux8 80
- Matrix1 matrix4 версия 2 и последующие 82
- St l st r 82
- Меню экрана ch view 83
- Экран ch name 84
- Экран geq 85
- Меню экрана geq 86
- Экран output 87
- Экран send from 88
- Меню экрана send from 89
- Меню экрана dca assign 90
- Экран dca assign 90
- Распространение групп dca 91
- Экран delay версия 2 и последующие 92
- Экран initialize all memory 93
- Экран обслуживания 93
- Экран initialize current memory 94
- Экран initialize ny64 d версия 3 и последующие 94
- Экран input port trim 95
- Экран output port trim 95
- Экран fader calibration tf5 tf3 tf1 96
- Экран channel color calibration tf5 tf3 tf1 97
- Ch 1 40 98
- Список параметров сохраняемых в наборах scene и установках preset 98
- Справочные сведения 98
- St in 1 st in 2 99
- Tf series 99
- Fx 1 fx 2 100
- Tf series 100
- Tf series 101
- Stereo sub 102
- Tf series 102
- Matrix версия 2 и последующие 103
- Omni out 103
- Tf series 103
- Ch1 40 104
- Fx rtn 104
- Output 104
- Tf series 104
- Список параметров ограничения доступа 104
- General 105
- Tf series 105
- Tf series 106
- Связь ввода quick config и входного канала 106
- Справочное руководство 106
- Справочные сведения 106
- Tf series 107
- Справочное руководство 107
- Справочные сведения 107
- Tf series 108
- Предостережения и сообщения об ошибках 108
- Сообщение описание 108
- Справочное руководство 108
- Справочные сведения 108
- Tf series 109
- Сообщение описание 109
- Справочное руководство 109
- Справочные сведения 109
- Предметный указатель 110
- Числительные 110
- Tf series 111
- Операции и настройки 111
- Tf1 tf1 крепление в стойке 14u 112
- Tf5 tf3 112
- Размеры прибора 112
- Tf rack 113
- Единица измерения мм 113
- Input1 32 tf5 input1 24 tf3 input1 16 tf1 114
- St in 1 114
- St in 2 114
- Tf5 3 1 mixer block diagram 1 2 114
- Блок схема 114
- Omni out 1 115
- Omni out 16 115
- Omni out 2 115
- Omni out 3 115
- Phones 115
- Tf5 3 1 mixer block diagram 2 2 115
- Usb to host 115
- Combo jack 116
- Input1 16 116
- Tf rack mixer block diagram 1 2 116
- Omni out 1 117
- Omni out 10 117
- Omni out 16 117
- Omni out 2 117
- Omni out 8 117
- Omni out 9 117
- Phones 117
- Tf rack mixer block diagram 2 2 117
- Usb to host 117
