Yamaha TF5 [22/118] Экран setup версия 3 и последующие
![Yamaha TF5 [22/118] Экран setup версия 3 и последующие](/views2/1829427/page22/bg16.png)
Панель инструментов
Справочное руководство
TF series
-
22
-

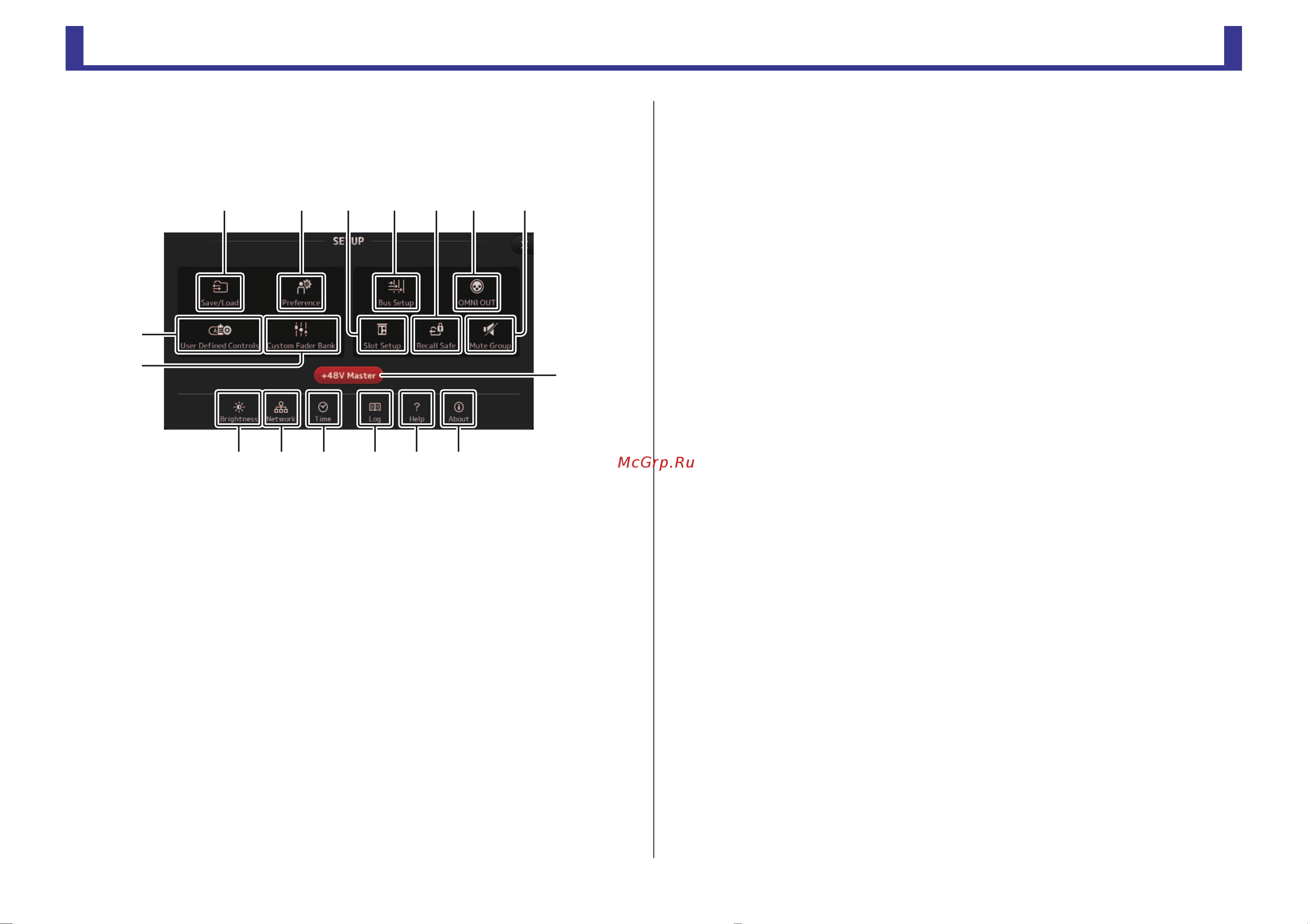

Экран SETUP (версия 3.0 и последующие)
Позволяет корректировать общие настройки микшера, а также настройки для
функции OMNI OUT, безопасной загрузки, [USER DEFINED KEYS], [USER DEFINED
KNOBS], пользовательских банков фейдеров и других параметров.
1 Значок Save/Load (стр. 23)
Служит для перехода к экрану SAVE/LOAD.
2 Значок Preference (стр. 25)
Служит для перехода к экрану PREFERENCE.
3 Значок User Defined Controls (стр. 27)
Служит для перехода к экрану USER DEFINED CONTROLS.
4 Значок Custom Fader Bank (стр. 32)
Служит для перехода к экрану CUSTOM FADER BANK.
5 Значок Bus Setup (стр. 33)
Служит для перехода к экрану BUS SETUP.
6 Значок OMNI OUT (стр. 34)
Служит для перехода к экрану OMNI OUT.
7 Значок Slot Setup (стр. 34) (версия 2.0 и последующие)
Служит для перехода к экрану SLOT SETUP.
8 Значок Recall Safe (стр. 38)
Служит для перехода к экрану RECALL SAFE.
9 Значок Mute Group (версия 4.0 и последующие) (стр. 39)
Служит для перехода к экрану MUTE GROUP ASSIGN.
0 Кнопка +48V Master
Общая кнопка, которая служит для включения и отключения функции фантомного
питания всей консоли. Если выключить ее, то фантомное питание не будет поступать на
все каналы, даже если кнопки +48V этих каналов будут включены. (стр. 57)
A Значок Brightness (стр. 40)
Служит для перехода к экрану BRIGHTNESS.
B Значок Network (стр. 41)
Служит для перехода к экрану NETWORK.
C Значок Time (стр. 42)
Служит для перехода к экрану TIME.
D Значок Log (стр. 42)
Служит для перехода к экрану LOG.
E Значок Help (стр. 43)
Служит для перехода к экрану HELP.
F Значок About (стр. 43)
Служит для перехода к экрану ABOUT.
ձղ յն
պ
շչ
ճ
ջրտվսռ
ո
մ
