Панель инструментов
Справочное руководство
TF series
-
15
-

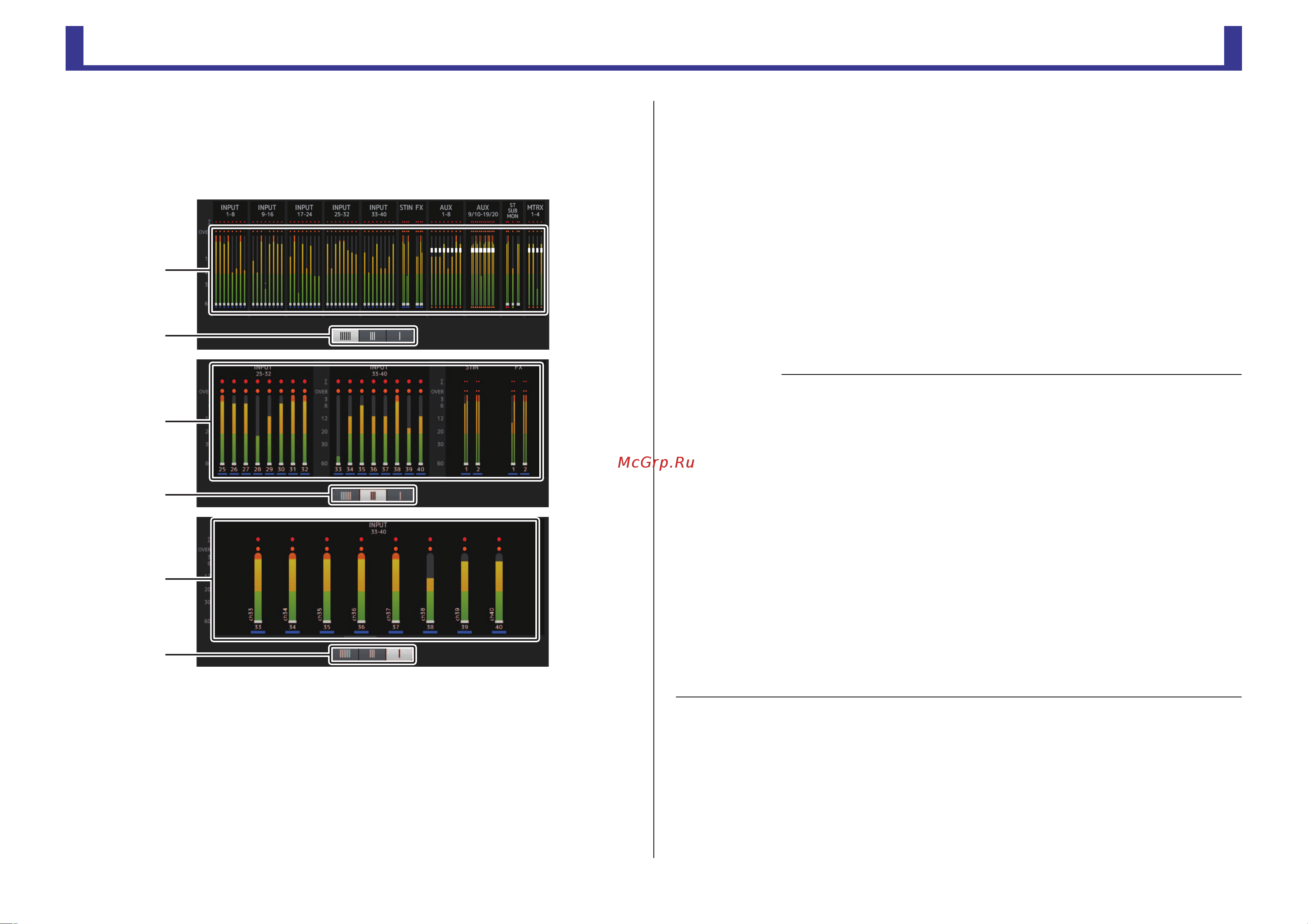

4 Индикаторы
Здесь отображаются уровни входных и выходных сигналов для всех каналов.
5 Кнопка выбора режима отображения индикаторов
Позволяет выбрать количество отображаемых индикаторов. Предусмотрено три
режима отображения.
Экран RECORDER (экран INPUT/OUTPUT/TITLE LIST)
Можно подключить накопитель USB к разъему iPad консоли, чтобы записывать
аудиофайлы на накопитель, воспроизводить сохраненные на накопителе аудиофайлы
и упорядочивать сохраненные на накопителе аудиофайлы.
При подключении накопителя USB к разъему iPad консоль серии TF может
записывать внутренние сигналы на накопитель в форме аудиофайла, а также
воспроизводить сохраненные на накопителе аудиофайлы.
Кроме того, можно подсоединить устройство с операционной системой iOS к консоли
и использовать устройство iPad или iPhone как источник входного аудиосигнала.
Записываемые файлы форматируются как стереофайлы WAV 48 кГц/24 бит.
Возможно воспроизведение файлов WAV и MP3 (MPEG-1 Audio Layer-3).
Эти функции позволяют записывать сигналы с шин STEREO и AUX на накопитель USB,
а также использовать аудиофайлы, хранящиеся на устройстве iPad или накопителе
USB, как источник сигнала для канала ST IN 1 консоли.
մ
յ
մ
յ
մ
յ
ПРИМЕЧАНИЕ
• Одновременное выполнение записи и воспроизведения не поддерживается.
• Во время записи записываемый сигнал нельзя использовать в качестве канала INPUT.
• Совместимые накопители USB должны быть отформатированы в режиме FAT32. Если
необходимо, подключите устройство к разъему USB (с правой стороны верхней панели) и
воспользуйтесь контекстным меню на экране SAVE/LOAD, чтобы отформатировать
устройство.
• Следует использовать только такие накопители USB, размер сектора которых составляет 512
байт. (Невозможно использовать жесткие диски объемом более 2 ТБ.)
• Накопители USB с размером кластера меньше 4096 байт не поддерживаются. (Это может
относиться к накопителям USB малой емкости.)
• Для записи рекомендуется использовать высокоскоростные устройства, например жесткие
диски (HDD) или твердотельные накопители (SSD). Накопители USB и устройства с
операционной системой iOS можно использовать только для воспроизведения.
• Воспроизводимые файлы MP3 должны быть закодированы в частотном диапазоне 44,1 кГц или
48 кГц в диапазоне битрейта 128–320 кбит/с. Воспроизведение файлов, закодированных в
режиме переменного битрейта (VBR), возможно, однако точность отображения размера файла
и истекшего времени воспроизведения при этом не гарантируется.
• Для удобства управления с консоли TF StageMix в одну папку можно поместить не более 150
аудиофайлов. Если общее количество превышает 150, включая количество папок, то они не
отображаются в списке Title. Чтобы использовать более 150 файлов, поместите их в отдельные
папки (версия 4.0 и последующие).
