Стандартные операции
Справочное руководство
TF series
-
8
-
Стандартные операции
В настоящем разделе описаны экраны, которые отображаются при нажатии клавиши
Library ( ) и клавиши Menu ( ), которые находятся в секции Display на верхней
панели консоли.

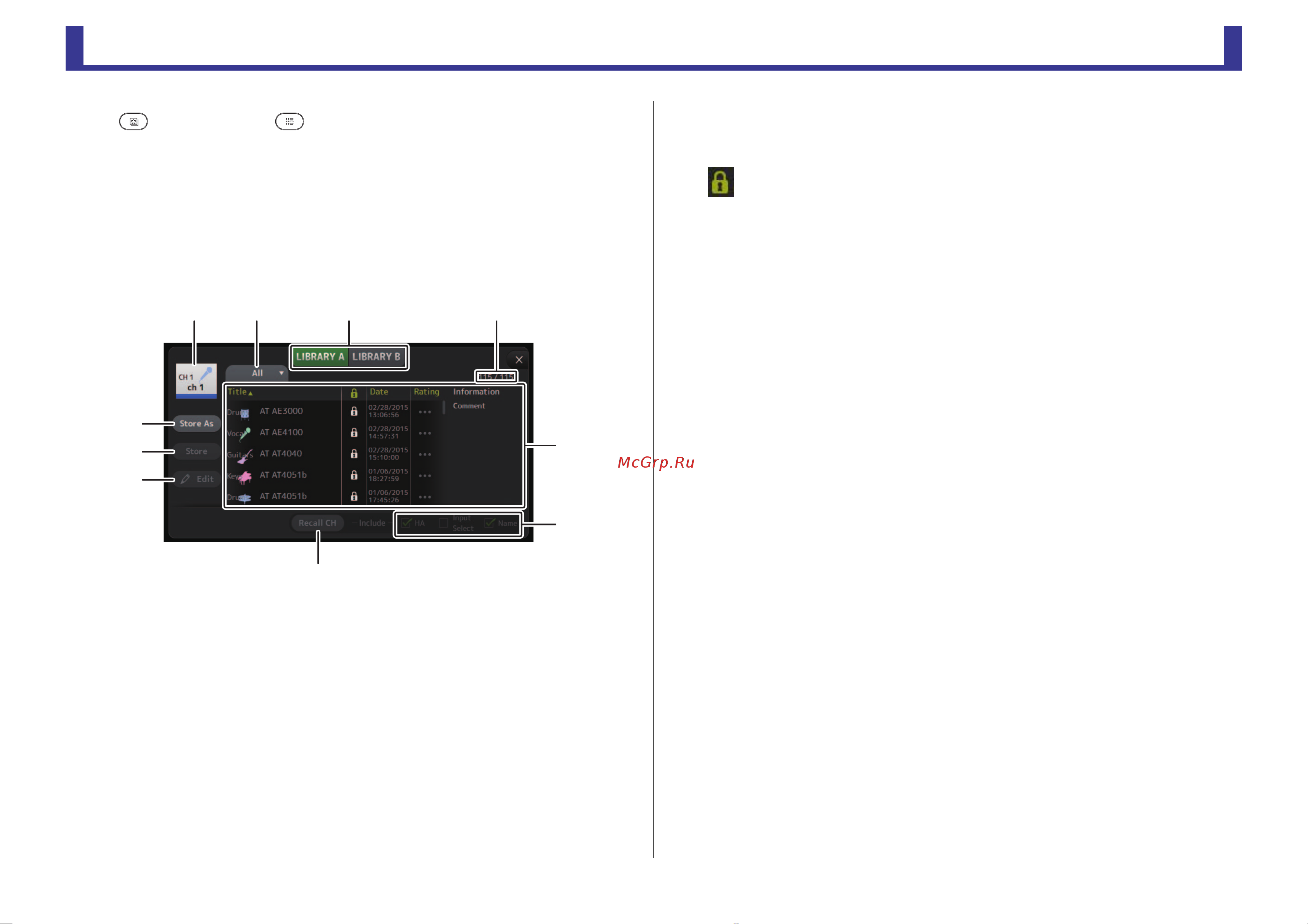

Экран Library
Позволяет вызывать сохраненные установки Preset.
Установка Preset – это комплект настроек, адаптированных к определенному типу
входа, микрофону, инструменту и т. п. Вызвав установку Preset, можно легко и быстро
настроить тип входа, а затем выполнить точную настройку в соответствии с
индивидуальными потребностями. Можно сохранять и собственные установки Preset.
1 Название канала
Здесь отображается название канала.
2 Кнопка выбора категории
Позволяет выбрать ту или иную категорию.
Установки Preset, соответствующие выбранной категории, отображаются в списке Library.
3 Кнопка выбора списка Library
Позволяет переключаться между различными списками Library. В выбранном списке
Library отображаются установки Preset, содержащиеся в этом списке.
LIBRARY A: здесь отображаются установки Preset, сохраненные в списке LIBRARY A.
LIBRARY B: здесь отображаются установки Preset, сохраненные в списке LIBRARY B.
4 Список
Чтобы упорядочить список по заголовку какого-либо столбца, следует выбрать соответствующий
столбец. (Сортировка элементов списка по заголовку Information невозможна.)
Чтобы выбрать определенную установку Preset, следует коснуться соответствующей
строки. Выбранная установка Preset будет выделена. После этого ее можно будет
сохранить, вызвать или отредактировать.
Значок блокировки будет отображаться или скрываться при каждом нажатии столбца
. Если этот значок в определенной области отображается, то соответствующая
установка Preset защищена от записи.
Дата последнего сохранения установки Preset отображается в столбце Date.
5 Флажки загрузки
Эти флажки определяют состав параметров, которые будут (флажок установлен) и не
будут (флажок снят) загружены.
Входные каналы
HA: усиление аналогового/цифрового сигнала, включение и выключение
фантомного питания, настройка фазировки
Input Select: настройки источника входного сигнала
Name: название, значок и цвет канала
Каналы AUX 1–8, STEREO
GEQ: настройки эквалайзера GEQ
Name: название, значок и цвет канала
Каналы FX RTN, AUX9/10–AUX19/20
FX: настройки эффектов
Name: название, значок и цвет канала
Каналы SUB, MATRIX1–4
Name: название, значок и цвет канала
6 Кнопка Recall CH
Позволяет загрузить установку Preset для выбранного канала.
7 Кнопка Edit
Касание этой кнопки приводит к отображению клавиатуры для редактирования
заголовка и комментариев. (Экран клавиатурыстр. 10)
8 Кнопка Store
Позволяет сохранять настройки выбранного в настоящее время канала в качестве
установки Preset. Эти настройки перезаписывают параметры установки Preset,
выбранной в списке Library.
9 Кнопка Store As
Позволяет сохранять настройки выбранного в настоящее время канала в качестве
новой установки Preset.
Касание этой кнопки приводит к отображению клавиатуры, которая позволяет ввести
название для новой установки Preset. (Экран клавиатурыстр. 10)
0 Количество установок Preset (версия 1.1 и последующие)
Здесь отображается количество установок Preset. Первое число указывает на
количество установок Preset в выбранной категории (
2), а второе число обозначает
общее количество установок Preset.
ձղ ճ պ
մ
յ
ն
շ
ո
չ
