Экраны конфигурации
Справочное руководство
TF series
-
83
-
3 Поля
Коснитесь одной из этих областей, чтобы вызвать экран конфигурации
соответствующей функции.
Прикосновением к кнопке EQ или COMP можно включить или выключить
соответствующую функцию.
Поле FROM: служит для перехода к экрану SEND FROM. (стр. 88)
Поле EQ: служит для перехода к экрану эквалайзера. (стр. 59)
Поле DELAY: служит для перехода к экрану эквалайзера. (стр. 92)
4 Кнопка включения и выключения канала
Служит для включения и выключения выбранного канала.
5 Поле OUTPUT
Служит для перехода к экрану OUTPUT. (стр. 87)
6 Ползунок коррекции выходного уровня канала
Служит для коррекции уровня фейдера выбранного канала.
7 Индикатор выходного уровня канала
Здесь отображается уровень выходного сигнала для канала.

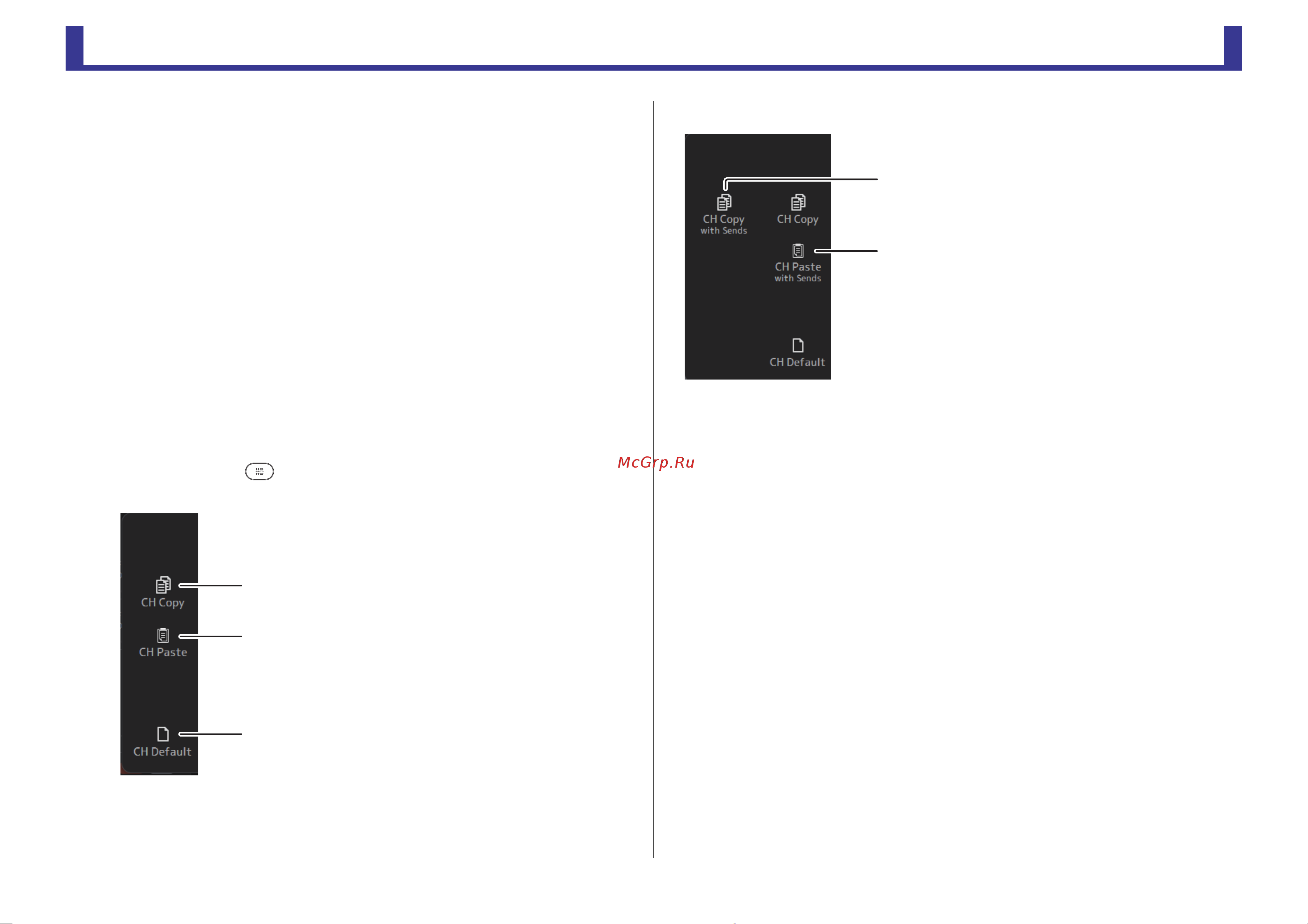

Меню экрана CH VIEW
Коснитесь клавиши Menu ( ) на экране CH VIEW, чтобы вызвать следующие
пункты.
1 CH Copy
Служит для копирования настроек текущего
канала.
2 CH Paste
Используется для вставки настроек другого канала
и их применения к текущему каналу.
3 CH Default
Возвращает настройки текущего канала к
значениям по умолчанию.
ձ
ղ
ճ
Каналы AUX/MATRIX (версия 4.0 и последующие)
4 CH Copy with Sends
Используется для копирования и отправки
текущих настроек канала.
5 CH Paste with Sends
Используется для вставки скопированных
настроек из выбранного канала, включая
отправку. При выполнении операции CH Copy with
Sends значок CH Paste меняется на CH Paste with
Sends.
մ
յ
