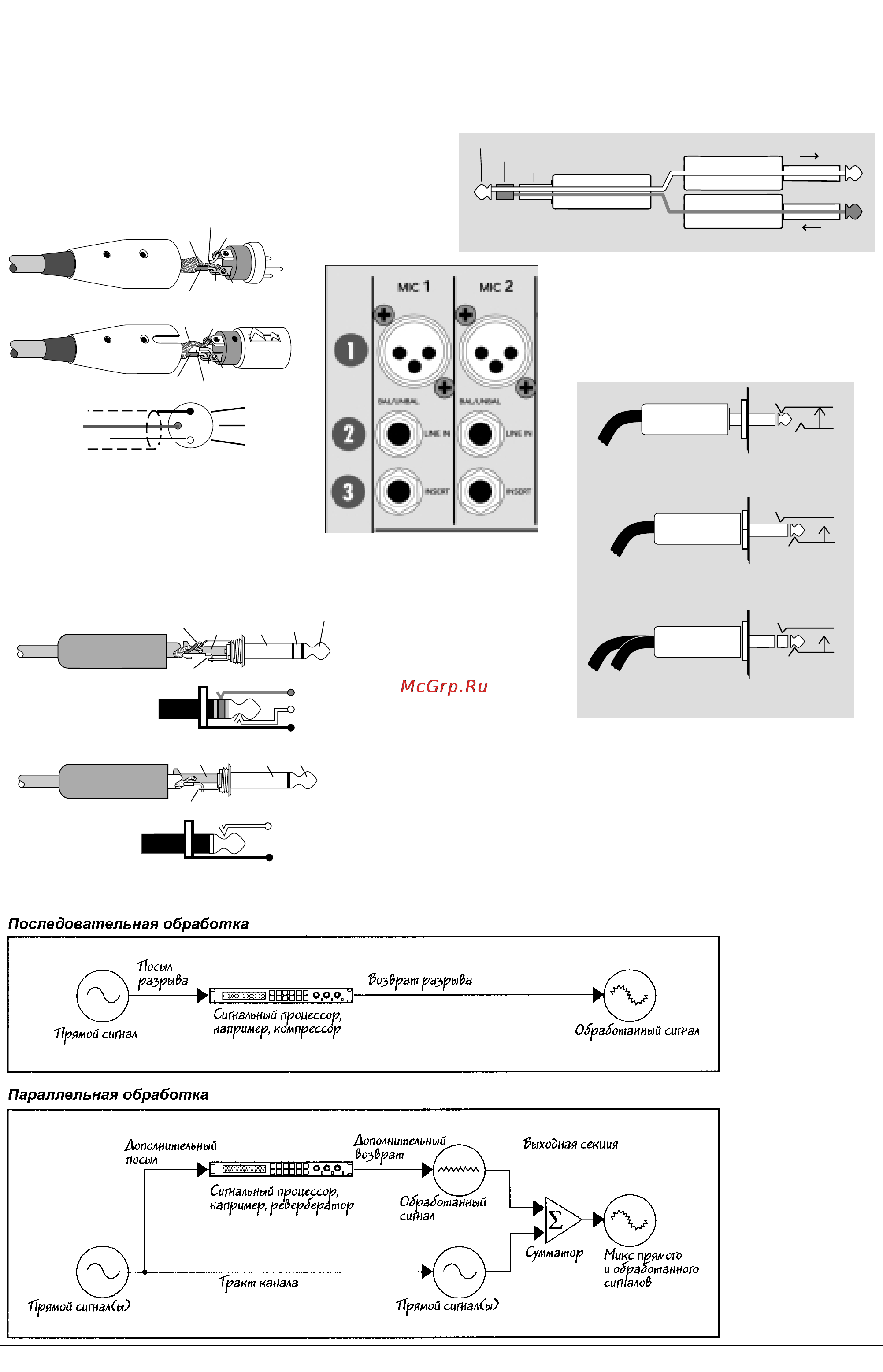

Коммутационная па нель 3 Разъемы INSERT Разъемы разрывов служат для подключения последовательных эффектов таких как компрессоры эквалайзеры деэссеры фильтры и т д Низкоомный посыл 150 Ом и высокоомный возврат 10 кОм совместимы с любыми приборами линейного уровня Для коммутации используются специальные Y кабели 1 Разъемы MIC Микшеры CFX оборудованы малошумящими прецизионными микрофонными предусилителями с фантомным питанием обеспечивающими усиление до 50 дБ Их симметричные схемы имеют контуры режекции внешних помех К данным входам XLR типа возможно подключение любых конденсаторных ди намических и ленточных микрофонов Посыл на эффект К разрыву микшера Возврат с эффекта мк 2 MIC 1 Разъемы разрывов можно использовать не только для коммутации с внешними приборами обработки звука но и в качестве директ выходов расположенных после регулировок TRIM и LOW CUT но перед регуляторами эквалайзера EQ Ниже приведены различные схемы комму тации разъемов разрывов INSERT ЭКРАН ХОЛОДНЫЙ Разрыв канала ГОРЯЧИЙ До первого щелчка Разъем XLR Mt 2 Разъемы LINE IN Линейные входы используют ту же схему что и микрофонные предусилители и согласуются с симметричными и несиммет ричными сигналами любого уровня от 25 бВи до 38 бВи Дан ные входы построены на разъемах ТИЭ Разрыв канала До второго щелчка НАКОНЕЧНИК Разрыв канала КОЛЬЦО Для подключения эффектов НАКОНЕЧНИК Стерео джек ЭКРАН ЭКРАН ЭКРАН НАКОНЕЧНИК НАКОНЕЧНИК О НАКОНЕЧНИК Моно джек ЭКРАН Последовательная обработка Mackie CFX Руководство пользователя Параллельная и последовательная обработка эф фектами На последовательный эффект подается полностью весь сигнал В результате имеется только обработанный сигнал В качестве последовательных эффектов используются компрессоры лимитеры графические эквалайзеры и др Последовательную об работку можно включать до или после микшера а также в разъ емы разрывов INSERT При параллельной обработке на эффект направляется только часть прямого сигнала разъемы дополнительных посылов Обработанный сигнал возвращается в пульт разъемы возвратов Затем прямой и обра ботанный сигналы микшируются С по мощью одного и того же параллельного эф фекта возможно обра батывать несколько различных каналов В качестве параллель ной обработки часто используют ревербе ратор задержку и т д см приведенные ри сунки
