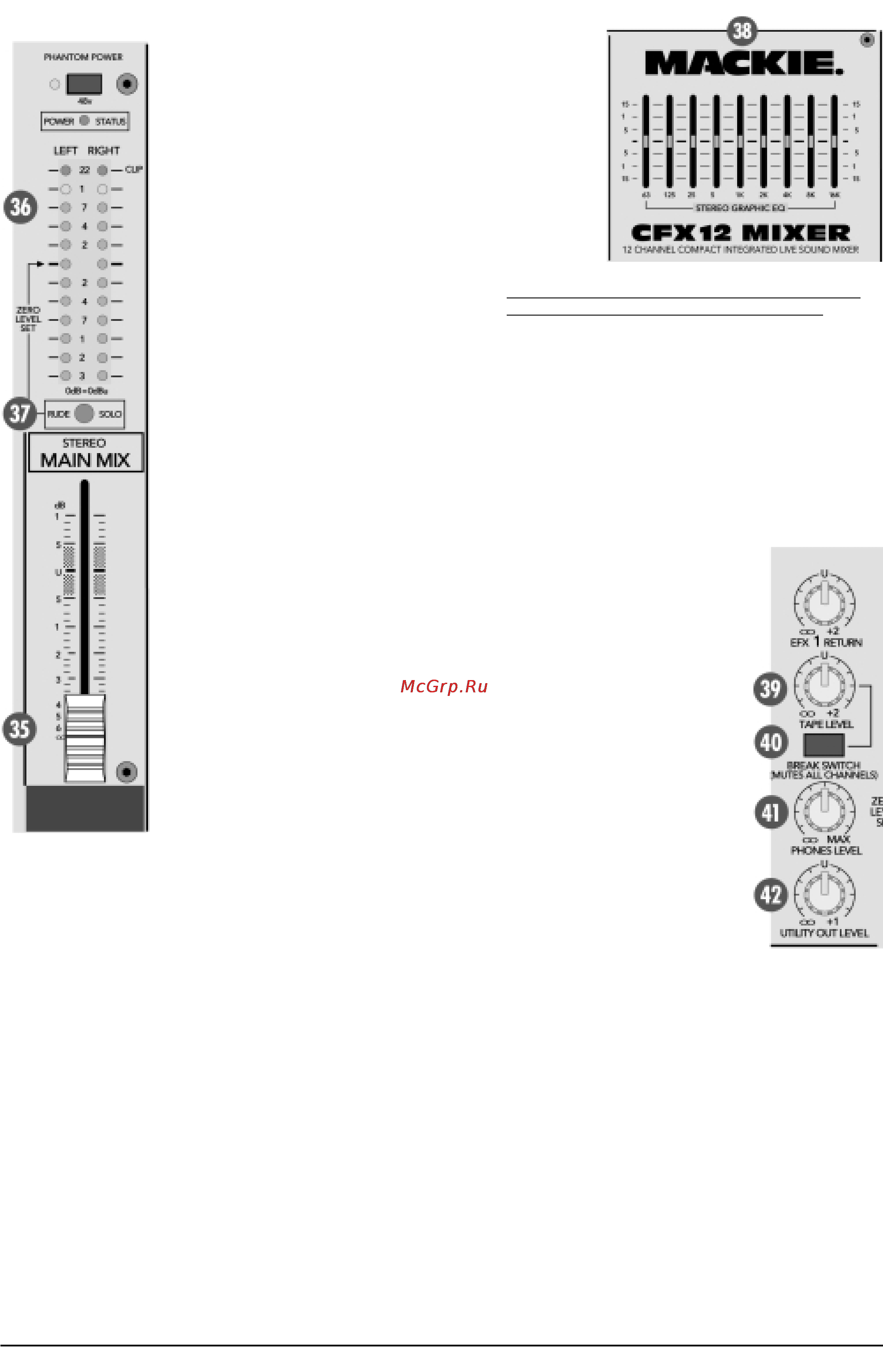

Мастер секция 35 Фейдер MAIN MIX Данный стерео фейдер управляет уров нями сигнала направляемого на глав ные XLR и TRS выходы MAIN OUT На RCA разъемы ТАРЕ OUTPUT поступает аналогичный сигнал но до фейдера MAIN MIX На фейдер MAIN MIX проходя через STEREO GRAPHIC EQ направляются следующие сигналы SUB ASSIGN MAIN INSERT STEREO EFX RETURN 1 и 2 включая эффект процессор ЕМАС и ТАРЕ INPUT Все назначенные фейдера SUB и регулировки EFX RETURN также направляются на фейдер MAIN MIX Максимальное положение фейдера со ответствует усилению 10 дБ Ниже нахо дится положение единичного усиления U При закрытом фейдере главный микс полностью замьютирован 36 Измерители уров ня Пиковая измерительная система мик шеров CFX представляет собой две ли нейки по 12 светодиодов в каждой ото бражающих диапазон сигналов от 30 дБ до CLIP 22 dBu на выходе TRS MAIN OUT 28 dBu на выходе XLR MAIN OUT Измерители отображают уровень общего микса после фейдера MAIN MIX за исключением режима SOLO PFL При нажатой кнопке SOLO PFL измери тели отображают уровни соло соответ ствующие положению единичного уси ления пре фейдерный сигнал канала При корректном миксе пиковые инди каторы загораются в диапазоне между 20 и 10 дБ Большинство усилителей и некоторые устройства записи при уровне около 10 дБ перегружаются поэтому устанавливайте пиковые уров ни в пределах между О и 7 Термин 4 4 dBu 1 23 В для микшера означает уровень выходного сигнала равный 4 dBu отображаемый на измери телях отметкой 0 дБ Термин 10 10 dBV 0 32 В для мик шера означает уровень выходного сигнала равный 10 dBV который также отображается на измерителях отметкой 0 дБ Для упрощения работы с микшером введено следующее 0 dBu 0 775 В на выходе соответствует показаниям измерителей 0 дБ VU 37 Светодиод RUDE SOLO Данный светодиод служит двум целям напомнить что нажа та как минимум одна кнопка SOLO PFL и что Вы работаете с продукцией фирмы Mackie Нажатие кнопки SOLO PFL действует только на следующие схе мы PHONES и измерители уровня Предупреждение Шина SOLO является пре фейдерной Если фейдер канала установлен ниже отметки U положения еди ничного усиления шина SOLO направляет на выход PHONES сигнал соответствующий положению единичного усиления Это может привести к резкому скачку громкости в головных те лефонах 38 Стерео графический эквалай зер Данный эквалайзер является последним блоком перед фейде ром MAIN MIX и разъемами MAIN OUT XLR и TRS Данного эквалайзер отключается при переводе всех его слай Mackie CFX Руководство пользователя деров в нейтральное положение центр Для обнаружения и снижения самовозбужден ия ОV MACKIE 1 Установите слайде ры GRAPHIC EQ в нейтральное положе ние центр 2 Установите уровни TRIM с помощью ZERO LEVEL или SOLO PFL CFX 12 MIXER 3 Медленно откры ц ow i CCN KT т стгю1М кичоша вайте фейдер MAIN MIX до наступления самовозбуждения Будьте осторожны Самовозбуждение возникает моментально и может быть очень громким 4 Уберите самовозбуждение соответствующим слайдером Советы по использованию эквалайзера Для наилучшей передачи в окала установите слайдеры 125 250 и 16Кна 5 Замечание Убедитесь что вокалист находится на расстоянии 10 20 см от микрофона Никакой эквалайзер не поможет ис править технические огрехи Для усиления эффекта присутствия установите слайдеры 4К и 8К на 5 Для смягчения общего звучания установите слайдер 2К на 5 Запомните чем меньше тем лучше 39 Регулятор ТАРЕ LEVEL Служит для установки уровня громкости внешнего оборудования подключенного к разъемам ТАРЕ INPUT независимо от уров ня сигналов главного микса при нажатии кнопки BREAK SWITCH егх 1 тие 40 Кнопка BREAK SWITCH При необходимости заполнения пауз воз никающих в процессе основного выступле ния нажатие на кнопку BREAK SWITCH при водит к отключению от главных выходов всех схем пульта и подключением выхода устройства подключенного к разъемам ТАРЕ INPUT При отключенных входах ТАРЕ INPUT нажатие данной кнопки аналогично общему мьютированию всей схемотехники пульта ÍX3 мал OBIEVÖ unjtvrarinri 41 Регулятор PHONES LEVEL После фейдера MAIN MIX сигнал поступает на регулятор PHONES LEVEL позволяя независимо устанавливать громкость сигнала в наушниках При нажатии канальной кнопки SOLO PFL сигнал главного мик са на данном выходе замещается сигналом соло позволяя оператору прослушивать сигналы выбранных каналов не изме няя сигнал главного микса Стерео разъем PHONES согласуется с любыми стандартными головными телефонами обеспечивая более чем достаточный уровень громкости 42 Регулятор UTILITY OUT LEVEL После фейдера MAIN MIX сигнал поступает на данный регуля тор позволяя независимо устанавливать уровень сигнала на выходах UTILITY OUT 43 Фейдеры SUB Выходной сигнал канала направляется на одну или несколько шин субмикса Уровни сигналов в данных шинах регулируются 7
