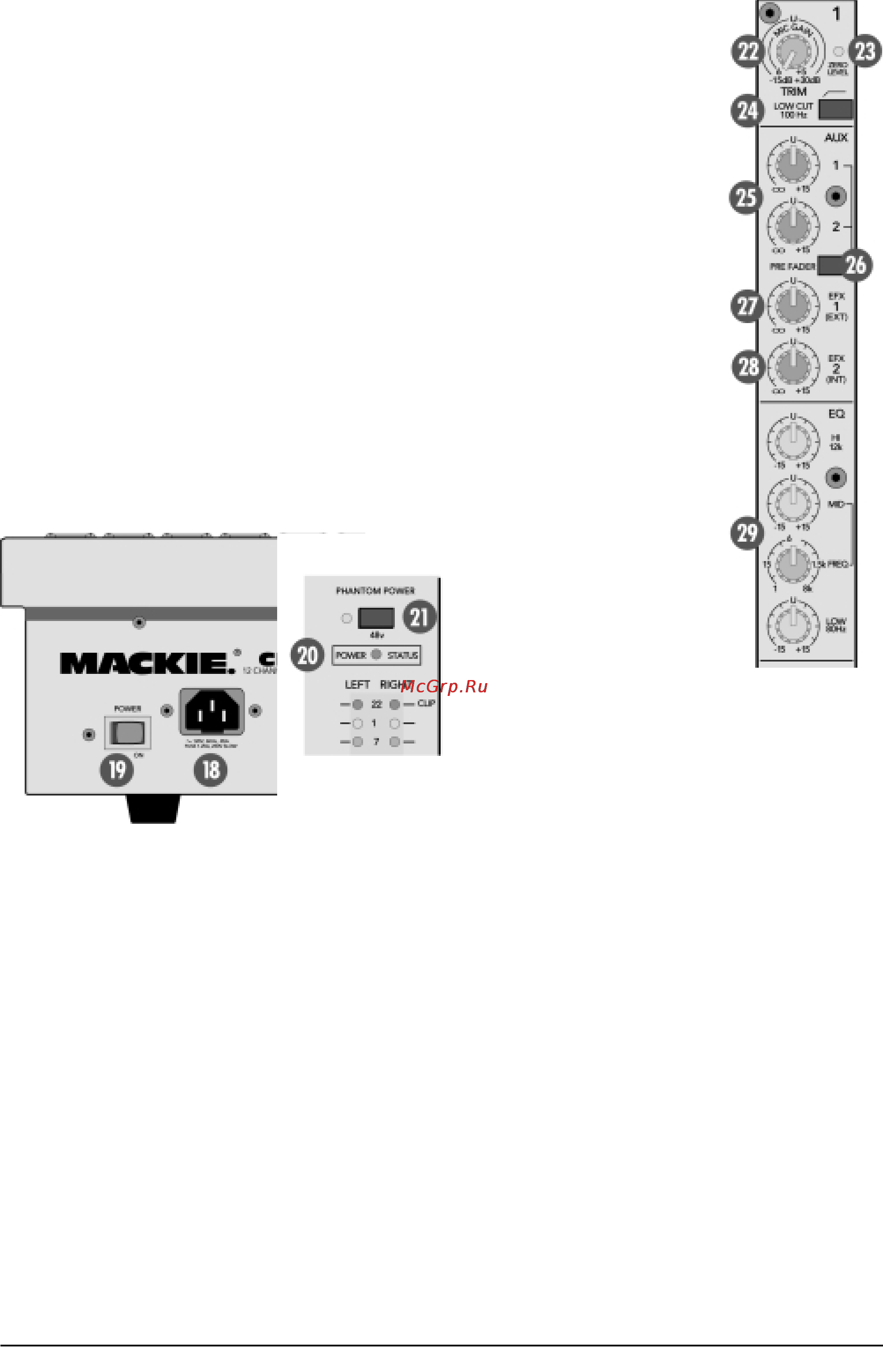

16 Разъем EFX FOOT Нормально разомкнутый ножной переключатель подключен ный к данному разъему дублирует функцию кнопки BYPASS находящейся на эффект процессоре ЕМАС Нажатие на ножной переключатель приводит к загоранию индикатора EFX BYPASS и мьютированию эффектов Замечание При подключении ножного переключателя к дан ному разъему кнопка BYPASS отключается Как и кнопка BYPASS ножной переключатель действует только на внутренний эффект процессор ЕМАС а не на устройства подключенные к разъемам STEREO EFX RETURN 2 17 Разъем LAMP Данный разъем BNC типа служит для подключения большинст ва доступных ламп подсветки с конструкцией гусиная шея и питанием 12 В постоянного тока 0 5 А 18 Разъем AC POWER INPUT Данный разьем стандарта IEC служит для подключения стан дартного сетевого шнура 19 Выключатель POWER 20 Светодиод POWER STATUS Выключатель POWER расположен на тыльной панели вблизи разъема AC POWER INPUT Для включения микшера нажмите на сторону выключателя с надписью ON при этом загорится светодиод POWER STATUS Для отключения микшера нажмите на другую сторону выключателя il I il i ii внешними источниками При подаче сигнала на XLR разъем MIC моно канала полностью закрытый регу лятор обеспечивает усиление на 6 дБ полностью открытый усиление на 50 дБ При подаче сигнала на TRS вход LINE IN моно канала полностью закрытый регу лятор обеспечивает ослабление на 15 дБ полностью открытый усиление на 30 дБ при единичном усилении на от метке U 12 часов При подаче сигналов HaTRS входы LINE IN стерео канала полностью закрытый регулятор обеспечивает ослабление на 20 дБ полностью открытый усиление на 20 дБ при единичном усилении на отметке U 12 часов Ослабление 20 дБ сигналов линейного уровня служит своего рода виртуаль ным аттенюатором при наличии вход ных сигналов с максимальным уровнем и дальнейшим применением глубокой эквализации с усилением определенной полосы частот 23 Светодиод ZERO LEVEL Данный светодиод загорается при пре вышении аудиосигналом уровня 0 dBu Если светодиод не вспыхивает а горит постоянно уменьшите уровень TRIM Если светодиод не светится увеличьте ypoBeHbTRIM MACKIE 24 Кнопка LOW CUT Нажатие кнопки LOW CUT включает фильтр высоких частот ослабляющий частоты ниже 100 Гц с крутизной 18 дБ на октаву Низкочастотный обрезной фильтр часто используется для об работки микрофонного сигнала за исключением озвучивания бочки и бас гитары басовых синтезаторных программ и т д Кроме того с его помощью возможно уменьшить потребление мощности системой звукоусиления 25 Регуляторы AUX Линейка канала 21 Кнопка PHANTOM POWER Данная кнопка находится в правой части микшера и действует на все каналы Нажатие на нее включает фантомное питание на всех входных XLR разъемах MIC Фантомное питание требуется для работы большинства конденсаторных микрофонов за ис ключением батарейных Микшеры серии CFX обеспечивают фантомное питание 48 В постоянного тока на контактах 2 и 3 разъемов XLR Не волнуй тесь при одновременном использовании динамических и кон денсаторных микрофонов на абсолютное большинство дина мических микрофонов включение фантомного питания не ока зывает никакого влияния Предупреждение Перед включением или отключением дан ной кнопки во избежание сильного щелчка в громкоговори телях максимально снижайте усиление системы Подключение внешнего устройства линейного уровня ко входу XLR с включенным фантомным питанием может повредить вы шеназванное устройство Для таких коммутаций рекомендует ся использовать разъемы UNE IN и STEREO LINE IN 22 Регулятор TRIM TRIM изменяет входную чувствительность микрофонного и ли нейного входов канала обеспечивая согласование с любыми Mackie CFX Руководство пользователя Данные регуляторы служат для отбора части сигнала из каждо го канала на разъемы AUX SEND на внешнее устройство парал лельной обработки или систему сценического мониторинга Уровни AUX изменяются данными регуляторами и AUX MASTER SEND Уровень сигнала каждым регулятором AUX изменяется в преде лах от 0 до 15 дБ усиления через точку единичного усиления центральное положение Регуляторы AUX стереоканалов управляют моно суммой ка нального стереосигнала 26 Кнопка PRE FADER Правило использования посылов следующее Для параллельной обработки эффектами используйте допол нительные посылы в пост фейдерном режиме Для сценичес кого мониторинга в пре фейдерном Когда данная кнопка отжата AUX 1 и 2 принимают сигнал в пост фейдерном режиме после обрезного фильтра разрыва эквалайзера мьюта и фейдера Любые изменения регулировок в канале отзываются в сигнале шины AUX Когда данная кнопка нажата AUX 1 и 2 принимают сигнал в пре фейдерном режиме после обрезного фильтра разрыва эквалайзера мьюта и ДО фейдера Любые изменения регули ровок в канале ЗА ИСКЛЮЧЕНИЕМ положения фейдера отзы ваются в сигнале шины AUX 5
