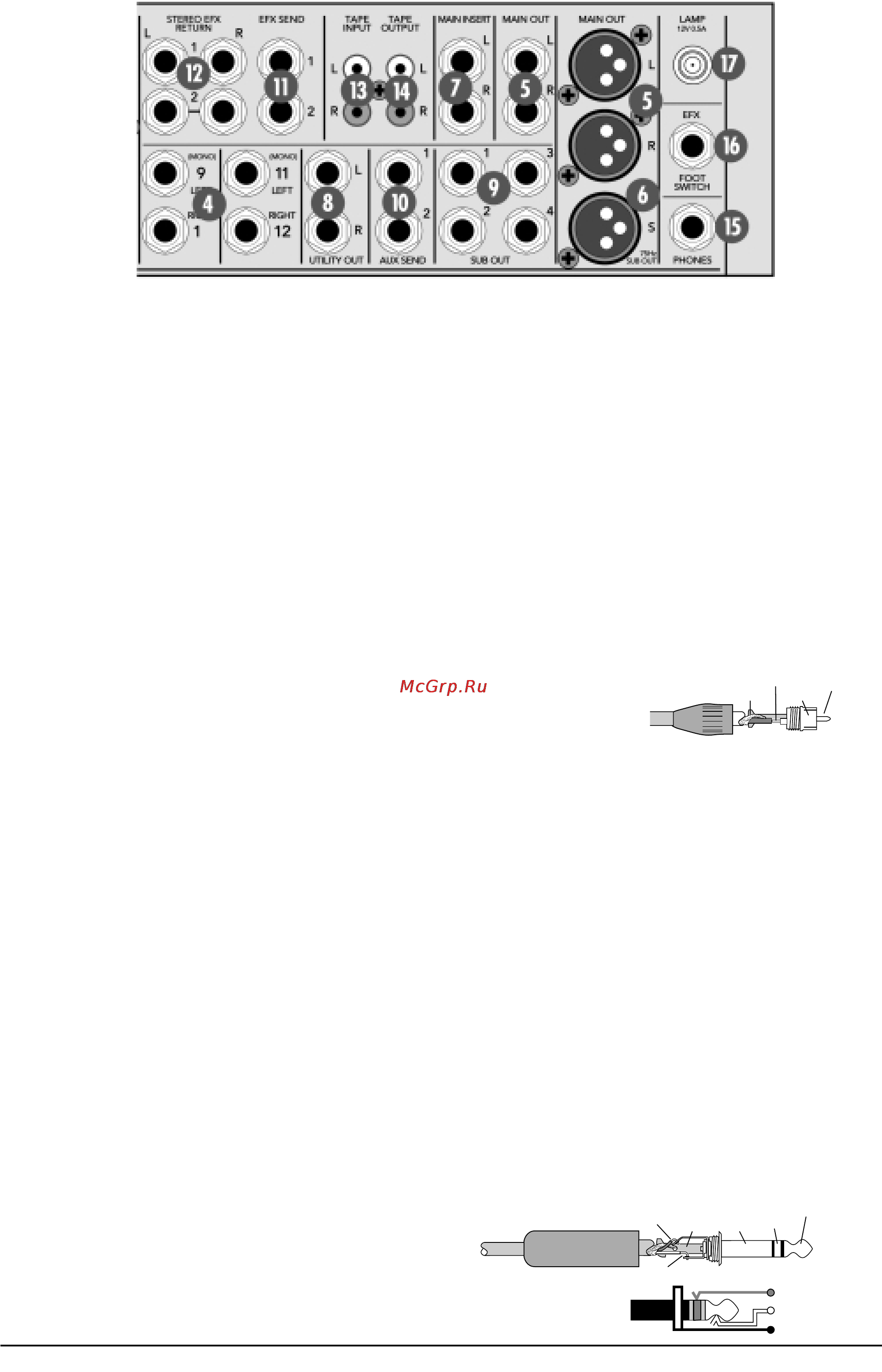

4 Разъемы STEREO LINE IN Данные симметричные входы на разъемах TRS согласуются с стерео или моно симметричными или несимметричными сиг налами уровнем от 20 дБ до 20 дБ При подключении моно устройств одним кабелем всегда используйте вход LEFT MONO оставляя вход RIGHT неподключенным Такой способ называемый нормализацией разъема позволяет подавать сигнал на оба канала 5 Разъемы MAIN OUT Выполненные на разъемах XLR и TRS симметричные главные выходы служат для вывода стереосигналов главного микса на внешние устройства 6 Разъем SUBWOOFER OUT Микшеры CFX имеют фильтр низких частот 75 Гц 3 го порядка суммирующий сигналы левого и правого каналов главного мик са в моно и выделяющий из них составляющую суб баса Дан ный симметричный выход XLR подключается к монофоническо му усилителю с субвуфером 7 Разъемы MAIN INSERT Данные несимметричные разъемы аналогичны разъемам раз рывов линеек каналов и служат для подключения внешних при боров обработки в разрыв шины главного микса до фейдера MAIN MIX 8 Разъемы UTILITY OUT Стереосигнал на данных TRS разъемах аналогичен сигналу на выходах MAIN OUT за исключением следующего после фейде ра MAIN MIX сигнал микса направляется на них через регуля тор UTILITY OUT LEVEL позволяя осуществлять на них установ ку уровня не изменяющую уровень сигнала главного микса 9 Разъемы SUB OUT При концертной работе данные разъемы TRS подключаются к одному из двух стерео усилителей позволяя независимо регу лировать уровень их громкости фейдерами SUB Возможно подключение выходов MAIN OUT к усилителям и одной стерео пары SUB OUT ко входам записывающего устройства При сту дийной инсталляции данные выходы могут использоваться в качестве четырех раздельных каналов для подключения к четы рем дорожкам записи 10 Разъемы AUX SEND Данные разъемы TRS используются для подключения ко вхо дам эффект процессора или усилителя сценического монито ринга для создания независимого мониторного микса 11 Разъемы EFX SEND Сигнал на данных выходах TRS является только пост фейдерным поэтому он не может использоваться в качестве традици онного сценического мониторного микса К данным выходам подключаются входы внешних устройств обработки сигнала что и означает аббревиатура EFX выходу EFX SEND 1 для независимой регулировки уровней по сылов Обычно эффекты имеют моно вход и стерео выход При нали чии реального стерео устройства обработки используйте EFX SEND 1 для подключения к его левому входу и EFX SEND 2 к правому 12 Разъемы STEREO EFX RETURN К данным входам подключаются выходы внешних устройств па раллельной обработки сигнала Замечание Сигнал возвра та EFX 2 совмещен с сигналом с встроенного эффект процессора ЕМАС При использовании ЕМАС и только одного внешнего процессора подключайте по следний к возврату EFX 1 RETURN для независимой регулиров ки уровней возврата При подключении моно устройства одним кабелем всегда ис пользуйте вход LEFT MONO оставляя вход RIGHT неподклю ченным Такой способ называемый нормализацией разъема позволяет подавать сигнал на оба канала 13 Разъемы ТАРЕ INPUT К данным разъемам подклю чаются выходы устройств с сигналом линейного уровня магнитофонов СО плейеров и т д Разъем RCA При подключении моно устройства одним кабелем необходи мо использовать переходник Y сплиттер с разъемами RCA который разветвляет моно сигнал и подключается клевому и правому входным разъемам 14 Разъемы ТАРЕ OUTPUT Используйте данные разъемы для записи микса на ленту Сиг нал на них аналогичен главному миксу после MAIN INSERT и до фейдера MAIN MIX поэтому не зависит от положения фейдера MAIN MIX 15 Разъемы PHONES Стереосигнал на данных разъемах аналогичен сигналу на выхо дах MAIN OUT за исключением двух важных отличий После фейдера MAIN MIX сигнал поступает на регулятор PHONES LEVEL позволяя независимо устанавливать громкость сигнала в наушниках При нажатии канальной кнопки SOLO PFL сигнал главного мик са на данном выходе замещается сигналом соло позволяя оператору прослушивать сигналы выбранных каналов не изме няя сигнал главного микса Стерео разъем PHONES согласуется с любыми стандартными головными телефонами обеспечивая более чем достаточные уровни громкости ЛЕВЫЙ Замечание Сигнал шины EFX также запитывает входы встро енного эффект процессора ЕМ АС При использовании ЕМ АС и только одного внешнего процессора подключайте последний к 4 Mackie CFX Руководство пользователя
