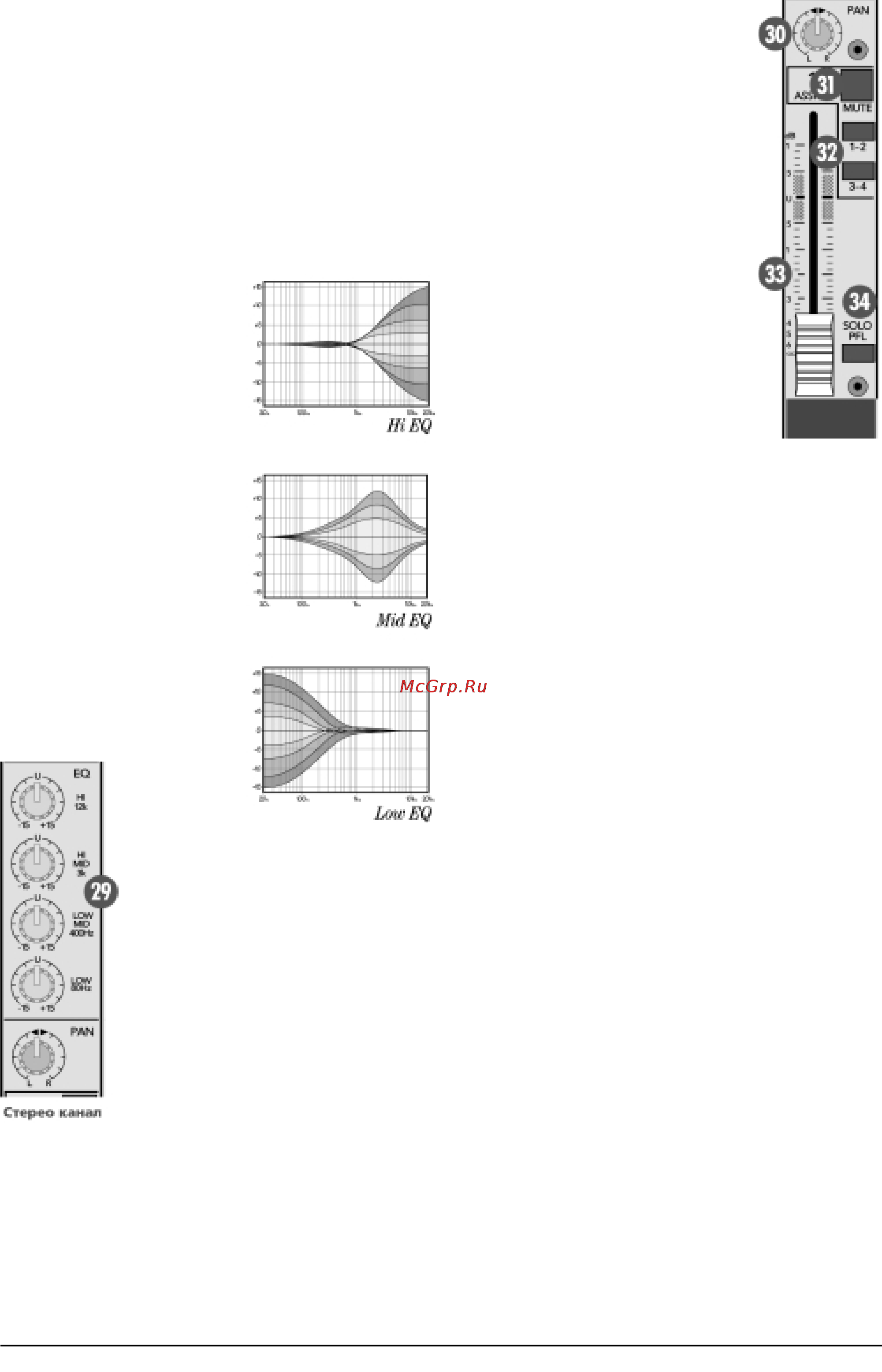

27 Регулятор EFX 1 EXT EFX 1 разработанный для подключения ко входам устройств параллельной обработки сигнала аналогичен посылам на AUX но всегда функционирует в пост фейдерном режиме Любые изменения регулировок в канале отзываются в сигнале шины EFX На посылы EFX кнопка PRE FADER не действует 28 Регулятор EFX 2 INT EFX 2 идентичен EFX 1 с одним различием кроме выходных разъемов EFX SEND он подключен ко входам эффект процессора ЕМАС При использовании ЕМАС и только одного внешне го процессора подключайте внешнее устройство ко входам EFX RETURN 1 При использовании ЕМАС и внешнего процес сора через EFX 2 запомните что регуляторы посылов EFX 2 INT EFX 2 SEND и возвратов ТО MAIN MIX оказывают влия ние на два устройства 29 Эквалайзер EQ Микшеры CFX имеют 3 полосный эквалайзер низкочастотный полоч ного типа с граничной частотой 80 Гц среднечастотный колокольного типа с регулируемой центральной частотой и высокочастотный полоч ного типа с граничной частотой 12 кГц Регулятор высоких час тот HI Регулировка высоких частот осуще ствляется в пределах 15 дБ на час тоте 12 кГц Это означает что выс шие гармоники сигнала равномер но усиливаются или ослабляются сохраняя их относительный уровень относительно друг друга Регулятор средних час тот MID Данный регулятор осуществляет усиление ослабление сигнала на 15 дБ При центральном положении регулятора сигнал проходит через фильтр без изме нений Моно ка налы оборудова Ьпг EQ ны полупараметрическим эква лайзером с центральной частотой регулиру емой в диапазоне от 100 Гц до 8 кГц Стерео каналы имеют двухкаскадный среднечастот ный эквалайзер с фиксированными частота ми HI MID 3 кГц LOW MID 400 Гц ГАМ В одном из промежуточных положений регу лятора PAN сигнал распределяется между шинами в соответствующей пропорции 31 Кнопка MUTE При нажатии канальной кнопки MUTE сигнал данного канала отключается от следующих выходов MAIN OUT MAIN INSERT SUB OUT 1 4 AUX SEND 1 и 2 EFX SEND 1 и 2 включая посыл на встроенный процессор эффектов ЕМАС Только канальная кнопка SOLO PFL не зависит от мьюта давая возможность прослушать выбранные каналы через науш ники не направляя их сигналы в главный микс 32 Кнопки ASSIGN В совокупности с регулятором PAN кнопки ASSIGN определяют дальнейшее распреде ление сигнала канала Нажатие ASSIGN 1 2 направляет сигнал канала на фейдеры SUB 1 и 2 а через их кнопки SUB ASSIGN на фейдер MAIN MIX Обычно ASSIGN 1 2 нажимаются на всех ка налах направляемых в главный микс При конфигурации SUB 1 и 2 в качестве источника главного микса канальные кнопки ASSIGN 1 2 становятся эквивалентом кнопок назначения на главный микс Каналы использующие кнопки ASSIGN 3 4 образуют субмикс группу ударных и т д При конфигурации SUB 3 и 4 также в качестве источника главного микса Вы сможете независимо управлять выделенной частью микса фейдерами SUB 3 и 4 33 Фейдер канала Фейдер является мастер регулятором уровня сигнала в канале Обычно при корректной установке регулятора TRIM позиция фейдера находится между отметками 0 дБ U и 30 дБ Мак симальное положение фейдера соответствует усилению 10 дБ U положение единичного усиления Большинство регуляторов уровня микшеров Mackie имеют сим вол U так называемую точку единичного усиления обозна чающую отсутствие усиления или ослабления сигнала коэф фициент усиления равен единице Точкой единичного усиле ния удобно пользоваться при установке уровней сигналов для получения максимального запаса по усилению и минимизации шумов Кроме того большинство регуляторов уровня отградуи рованы в децибелах 34 Кнопка SOLO PFL Регулятор низких частот LOW Нажатие кнопки SOLO PFL действует только на следующие схе мы PHONES и измерители уровня на которые в данном слу чае вместо сигнала главного микса направляется моно сигнал SOLO PFL В добавление к этому начинает мигать светодиод RUDE SOLO Данный регулятор позволяетусиливать подавлять сигнал с частотой менее 80 Гц максимум на 15 дБ При центральном по ложении регулятора сигнал проходит через фильтр без изменений Сигнал SOLO PFL снимается до канальных мьюта и фейдера но после регулировок TRIM LOW CUT и эквалайзера позволяя проверять и отстраивать звук в одном или нескольких каналах Канальные регулировки PAN MUTE и фейдер не влияют на сиг нал SOLO 30 Регулятор PAN Предупреждение Шина SOLO является пре фейдерной Если фейдер канала установлен ниже отметки U положения еди ничного усиления шина SOLO направляет на выход PHONES сигнал соответствующий положению единичного усиления Это может привести к резкому скачку громкости в головных те лефонах PAN изменяет уровень сигнала канала на правляемого на выходы SUB OUT и соответ ственно MAIN OUT через кнопки SUB ASSIGN Для моно кана лов данный регулятор определяет панораму сигнала в стерео изображении Для стерео каналов он функционирует анало гично регулятору баланса бытовой аппаратуры ослабляя сигнал одного канала по отношению к другому Ст рм кам л В крайнем левом положении регулятора PAN сигнал поступает на шины SUB 1 и SUB 3 при нажатых канальных кнопках ASSIGN В крайнем правом положении регулятора PAN сигнал поступа ет на шины SUB 2 и SUB 4 при нажатых канальных кнопках ASSIGN 6 Mackie CFX Руководство пользователя
