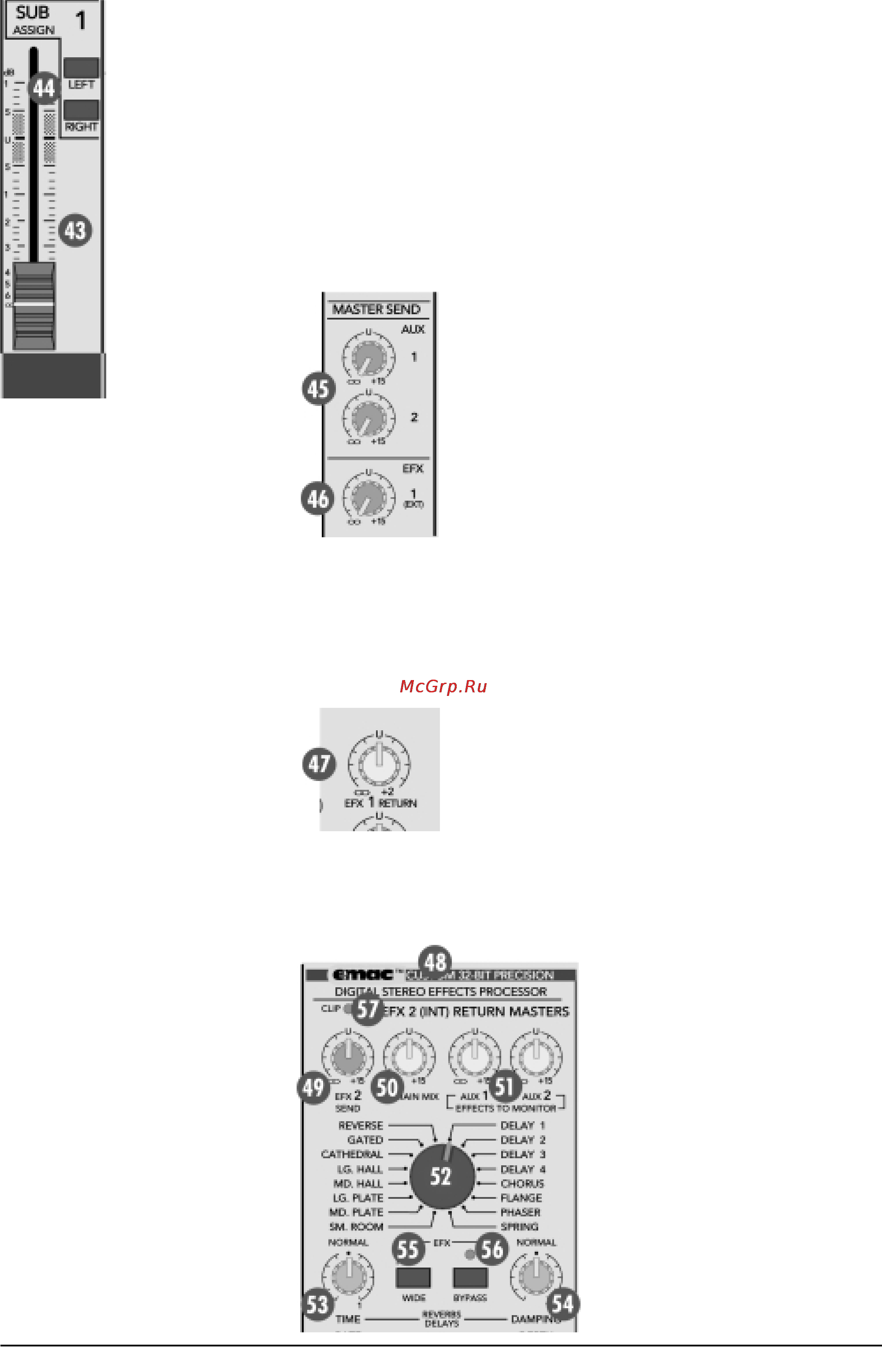

SUB ASSIGN фейдерами SUB обеспечивающими усиление на 10 дБ в максимальном положении единич ное усиление на отметке U полное мьютирование в закрытом положении После фейдера сигнал направляется на выходы SUB OUT че рез разъемы TRS и кнопки SUB ASSIGN для на значения на фейдер MAIN MIX 44 Кнопки LEFT RIGHT SUB Нажатие на данные кнопки назначает шины 1 и 2 в качестве левого правого каналов стерео сигнала с фейдеров SUB 1 и 2 при соответст вии SUB 1 левому каналу и SUB 2 правому MASTER SEND На данном регуляторе сум мируются сигналы допол нительных посылов отби раемые канальными регу ляторами AUX Крайнее правое положение обеспечивает усиление на 15 дБ центральная отметка U соответ ствует положению единичного усиления крайнее левое положение полностью от ключает сигнал 46 Регулятор EFX 1 MASTER SEND На данном регуляторе суммируются сигналы отбираемые ка нальными регуляторами EFX 1 EXT Крайнее правое положе ние обеспечивает усиление на 15 дБ центральная отметка U соответствует положению единичного усиления крайнее левое положение полностью отключает сигнал 49 Регулятор EFX 2 SEND Управляет уровнем сигнала направляемого на вход модуля ЕМАС и на разъем EFX SEND 2 Обычно он устанавливается вблизи отметки U 50 Регулятор ТО MAIN MIX ASSIGN 45 Регулятор AUX MAS TER SEND EFFECTS TO MONITOR 4JJX Стереосигналы со входа STEREO EFX RETURN 2 и эффект процессора ЕМАС проходят через данный регулятор и подаются на фейдер MAIN MIX Они являются только обработанными сиг налами которые микшируются с прямыми сигналами в микше ре Крайнее правое положение обеспечивает усиление на 15 дБ центральная отметка U соответствует положению единич ного усиления крайнее левое положение полностью отключает сигнал Поскольку данный регулятор обслуживает только сигналы воз вратов с внешних устройств обработки и эффект процессора ЕМАС уровни которых предопределены положениями каналь ных регуляторов EFX 2 EXT обычно он устанавливается вбли зи отметки U 51 Регулятор EFFECTS ТО MONI TOR Действует аналогично канальным регуляторам AUX но входны ми сигналами являются EFX 2 RETURN и выход ЕМАС Обычно данный регулятор используется для подачи эффектов на сце нические мониторы Крайнее правое положение обеспечивает усиление на 15 дБ центральная отметка U соответствует положению единичного усиления крайнее левое положение полностью отключает сиг нал 52 Переключатель PRESET SELECT Служит для выбора пресета эффекта Поскольку данный регулятор обслуживает только пост фейдерные посылы обычно он устанавливается вблизи отметки U Описание пресетов эффектов 47 Регулятор EFX 1 RETURN Данные эффекты обеспечивают широкий выбор ревербераци онных алгоритмов для обработки вокала и инструментов Зату хания представляют собой отражения следующие за началь ным звуковым событием Пред задержка Pre delay представ ляет собой время между начальным звуковым событием и пер вым отражением Стереосигналы проходящие через данный регулятор поступают на фейдер MAIN MIX Они являются только обработанными сигна лами которые микшируются с прямыми сигналами в микшере Крайнее правое по ложение обеспечивает усиление на 15 дБ центральная отметка U соответствует по ложению единичного усиления крайнее левое положение пол ностью отключает сигнал Поскольку данный регулятор обслуживает только сигналы воз вратов с внешних устройств обработки уровни которых предо пределены положениями канальных регуляторов EFX 1 EXT обычно он устанавливается вблизи отметки U 48 Эффект процессор ЕМАС ЕМАС Extended Multiply and Accumulate является 32 битным цифровым стерео процессором эффектов разработанным фирмой Mackie Он обеспечивает 16 пресетных алгоритмов эффектов а также два регулируемых параметра эффектов Установите EFX 2 SEND и ТО MAIN MIX в центральное положение U Вращение ка нальных регуляторов EFX 2 INT направля ет сигналы каналов на входы ЕМАС Выбо ром следующих параметров PRESET SELECT TIME RATE DAMPING DEPTH и WIDE добейтесь желаемого звучания Для мьютирования данных эффектов нажмите кнопку BYPASS или ножной переключа тель подключенный к разъему EFX FOOT Для подачи данных эффектов на сценичес кие мониторы используйте регуляторы 8 Реверберации Регулятор TIME RATE изменяет длительность затухания с ми нимальным значением в положении О и максимальным в по ложении 10 Регулятор DAMPING DEPTH изменяет частотную характеристи ку демпфирование максимально заглушая высокие частоты в положении 0 и наоборот в положении 10 Кнопка WIDE эффективно расширяет стереобазу эффекта REVERSE Стандартная обратная ревер берация эмулирующая возникновение реверсивного затухания возрастающего к началу звука Затухание регулируется в пределах от 35 мсек до 515 мсек Предзадержка отсутствует GATED Стандартная реверберация с гейтированием резко срезающая ревербе рационный хвост по истечении длитель ности затухания Затухание регулируется в пределах от 35 мсек до 515 мсек Предзадержка отсутствует CATHEDRAL Плотная плавная ревербе рация с оченьдлинным затуханием боль шой пред задержкой и поздними отраже ниями Очень плавное затухание с некото рой прозрачностью высокочастотных от ражений имитирующей каменные стены Прекрасный эффект для обработки инст рументов типа флейты акустической ги тары и хоров При коротких затуханиях подходит для обработки клавишных и Mackie CFX Руководство пользователя
