DLP-проектор – Руководство пользователя
— 4 —

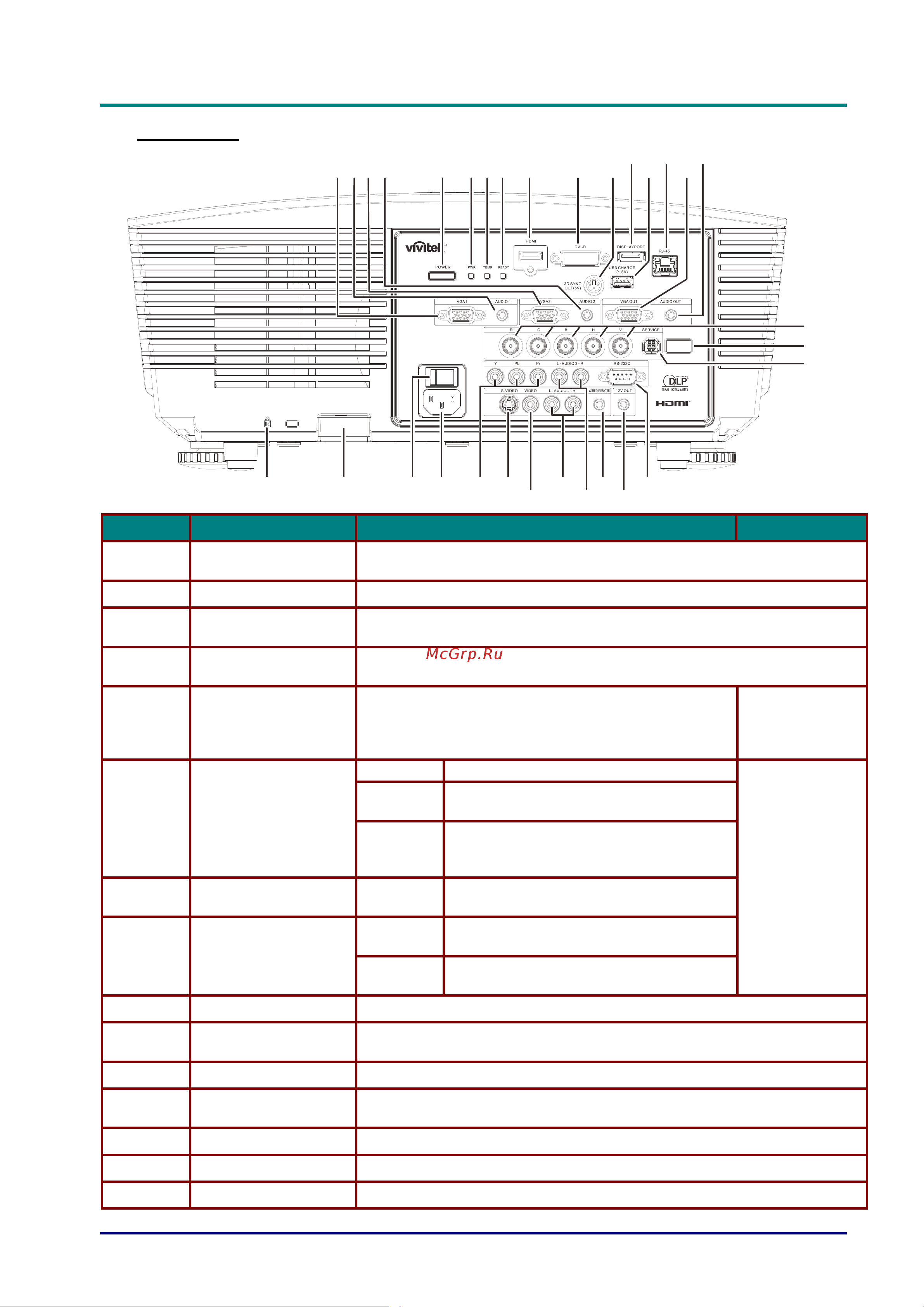

Вид сзади
12
3
4
56789 1011
12
13
14
15
16
1
7
18
19
20
21
22
2
3
24
2
5
262728293031
Э
ЛЕМЕНТ
ЯРЛЫК ОПИСАНИЕ СМ. НА СТР.
1.
VGA1
Подключение кабеля RGB от компьютера или доступного
видеоустройства.
2.
AUDIO IN 1 Подключение аудиокабеля от устройства ввода.
3.
VGA2
Подключение кабеля RGB от компьютера или доступного
видеоустройства.
4.
AUDIO IN 2
Подключение аудиокабеля от устройства ввода.
Примечание
. Совместное использование с аудиовходами DVI и BNC.
5.
Кнопка питания
Включение или выключение проектора (сначала
необходимо включить сетевой выключатель).
Нажмите, чтобы перевести проектор в режим
ожидания.
13
6.
Индикатор питание
Красный Режим ожидания, перегрев
63
Синий
Лампа светится, система работает
стабильно
Мигает
Питание включено, охлаждение, код
ошибки (см. таблицу светодиодных
индикаторов)
7.
Индикатор
Температура
Красный перегрев.
8.
Индикатор
Готовность
Красный
Лампа светится, система работает
стабильно, неисправность лампы
Мигает
Код ошибки (см. таблицу
светодиодных индикаторов)
9.
HDMI Подключение кабеля HDMI от устройства HDMI.
10.
Разъем DVI-D (вход
сигнала DVI-D)
Подключение кабеля DVI от компьютера.
11.
3D SYNC OUT (5V) Подключение ИК-приемника для 3D-очков.
12.
DISPLAYPORT
Подключение кабеля DISPLAYPORT к источнику сигнала
DISPLAYPORT.
13.
USB CHARGE (1,5A) Для зарядки через USB-разъем.
14.
Гнездо RJ-45 Подключение кабеля ЛВС от сети Ethernet.
15.
VGA OUT
Подключение кабеля RGB к дисплею.
