Регулировка высоты проектора
При выполнении настройки проектора обратите внимание на следующее:
• Проектор устанавливают на ровный и жесткий стол или подставку.
• Расположите проектор перпендикулярно экрану.
• Перед настройкой угла проецирования снимите крепление с задней
регулировочной ножки.
• Обеспечьте безопасное расположение кабелей. На них можно споткнуться.

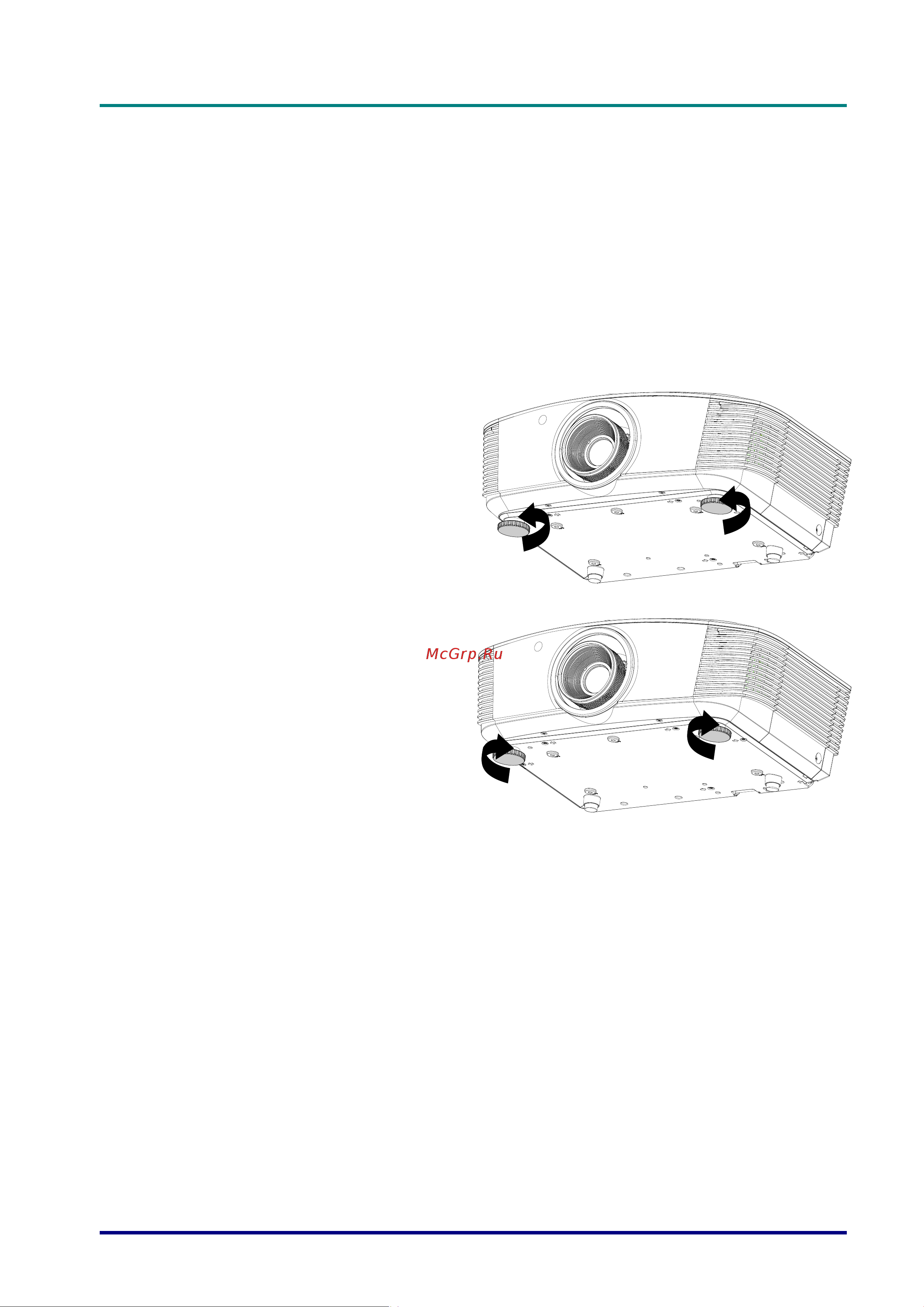

1.
Чтобы поднять проектор,
поворачивайте регуляторы против
часовой стрелки.
2.
Чтобы опустить проектор,
поднимите его и поворачивайте
регуляторы по часовой стрелке.
