– 11 –
Установка и снятие объектива
Внимание:
Не подвергайте проектор и компоненты объектива чрезмерным нагрузкам и
сотрясениям – проектор и объектив содержат высокоточные детали.
Перед снятием и установкой объектива выключите проектор кнопкой POWER,
дождитесь останова охлаждающего вентилятора, затем выключите питание
проектора сетевым выключателем.
При установке и снятии не прикасайтесь к линзам объектива.
Не допускайте появления на линзах объектива пыли, маслянистых пятен и
отпечатков пальцев.
Не царапайте линзы объектива.
Чтобы не допустить появления царапин, производите работы на ровной
поверхности, покрытой мягкой тканью.
Если объектив снят с проектора и убран, наденьте на проектор крышку объектива
для защиты от пыли и грязи.

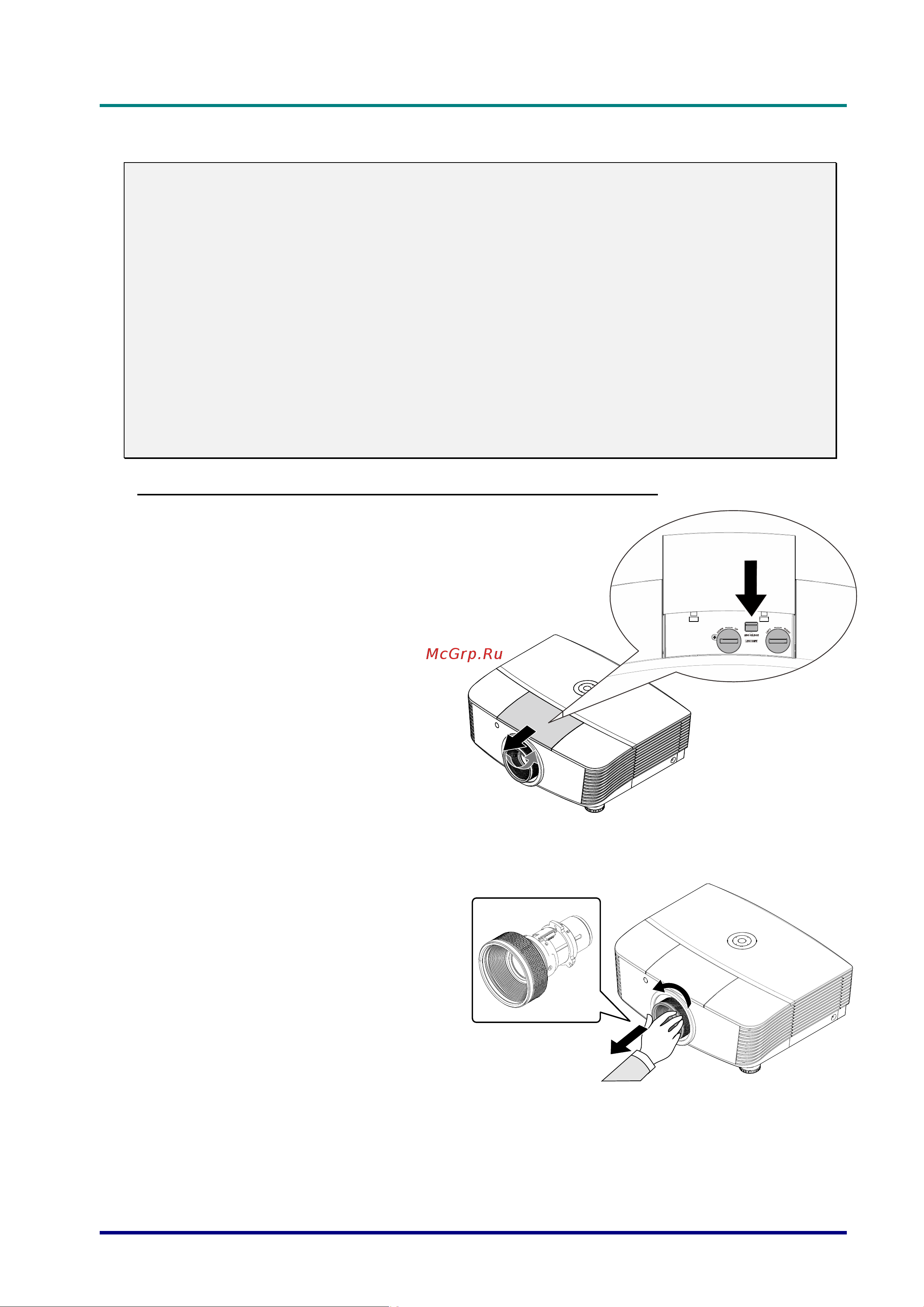

Снятие объектива, установленного на проектор
1.
Потяните верхнюю крышку и
откройте ее, как показано.
2.
Переместите кнопку
разблокировки объектива в
положение разблокировки.
3.
Обхватите объектив пальцами и
вращайте против часовой
стрелки.
4.
Поверните объектив против
часовой стрелки.
Отсоедините объектив от
проектора.
5.
Осторожно и медленно извлеките
объектив.
