DLP-проектор – Руководство пользователя
— 22 —

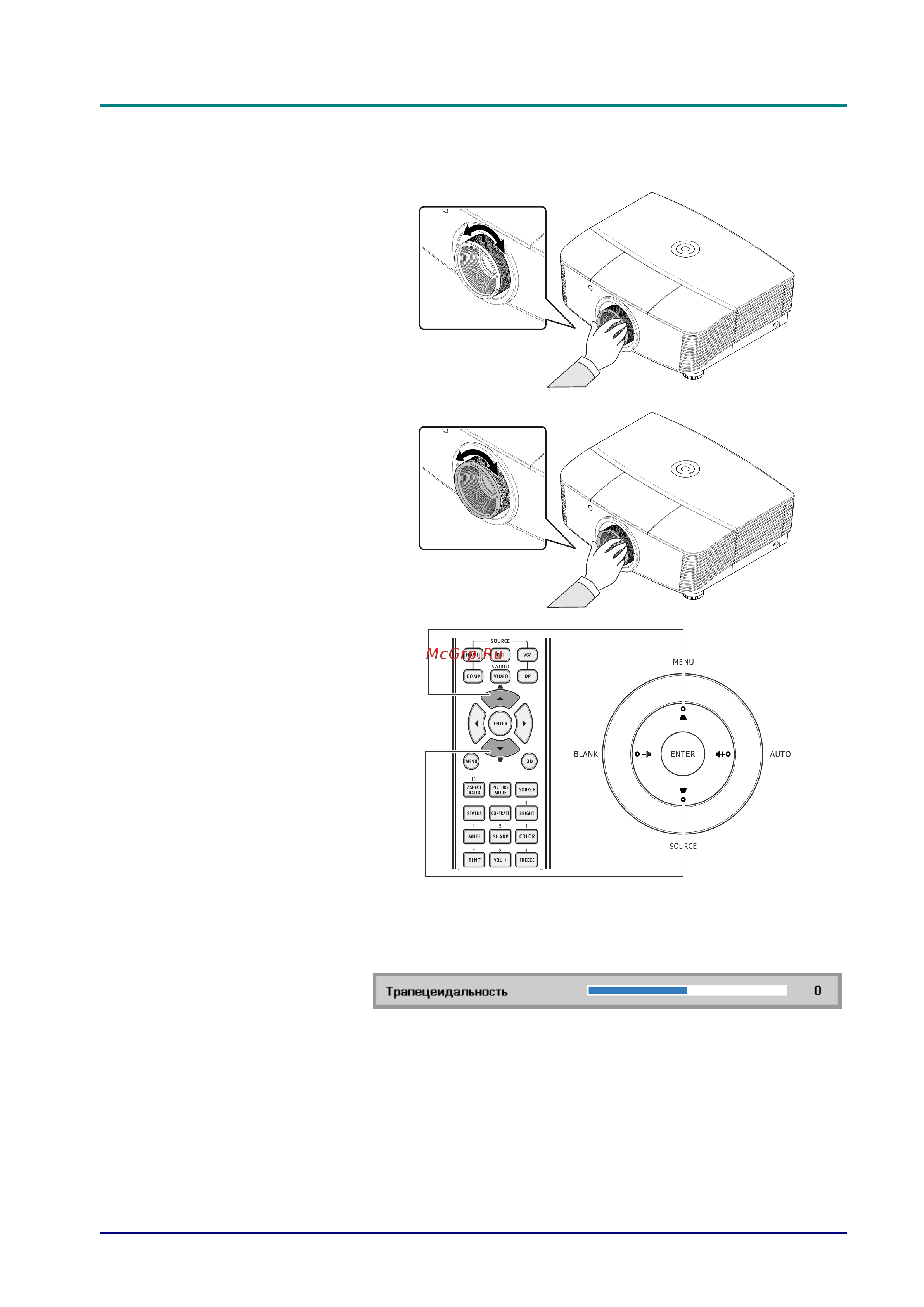

Настройка регулятора масштабирования, фокусировка и коррекция
трапецеидального искажения
1.
Используйте
регулятор масштаба
изображения
(только на проекторе)
для изменения
размера
проецируемого
изображения и
размера экрана.
2.
Используйте
регулятор
фокусировки
изображения
(только на проекторе)
для увеличения
резкости
изображения.
3.
Используйте кнопки
Трапецеидальность
(на проекторе или
пульте ДУ) для
устранения
трапецеидальности
изображения (верх
шире низа или
наоборот).
Пульт дистанционного управления и панель экранного меню
4.
На дисплее
отображается
элемент
корректировки
трапецеидального
искажения.
