DLP-проектор – Руководство пользователя
— 6 —

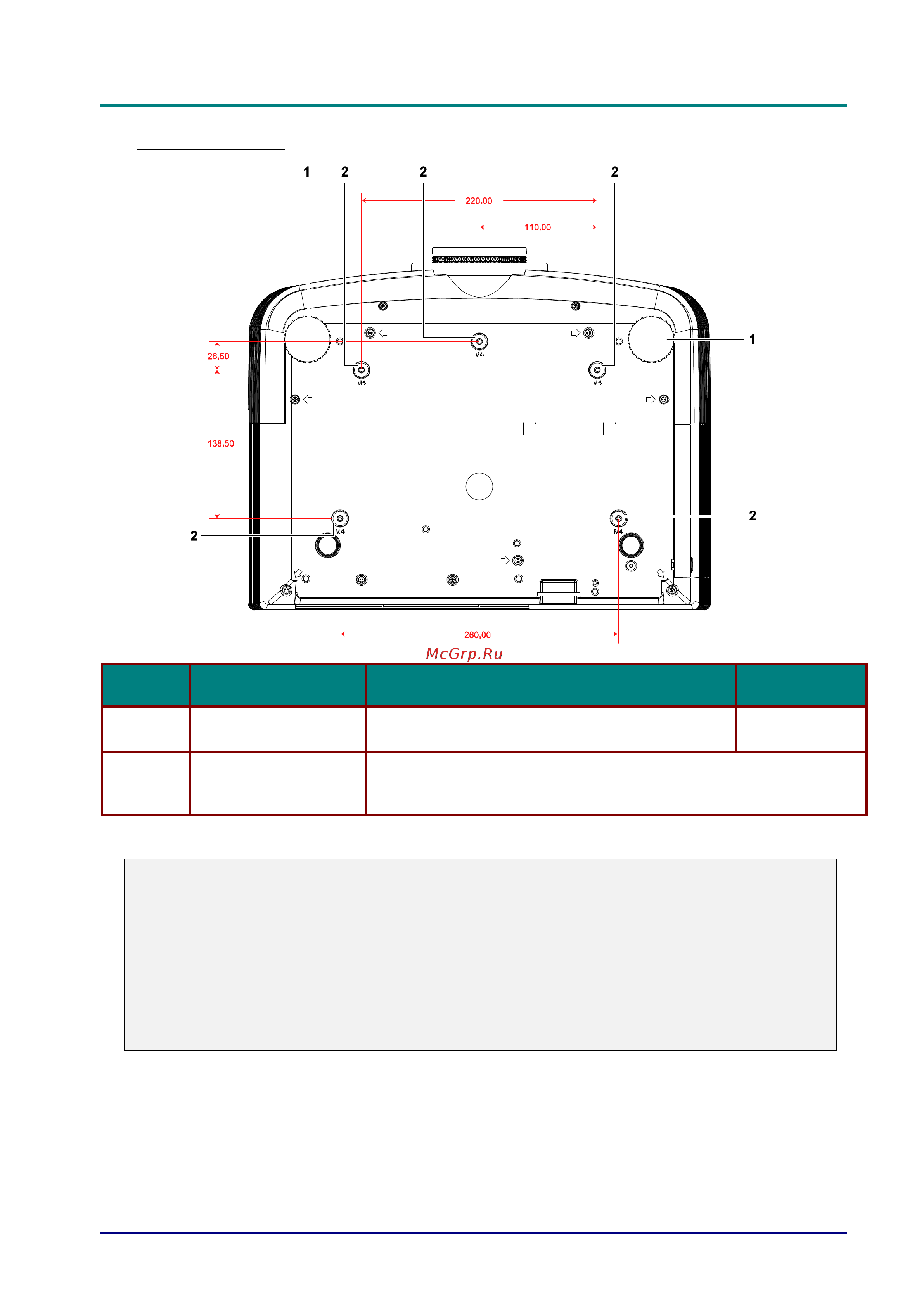

Нижняя часть
Э
ЛЕМЕНТ
ЯРЛЫК ОПИСАНИЕ СМ. НА СТР.
1.
Регулятор наклона
Для настройки углового положения вращайте
ручку регулятора.
17
2.
Отверстия для
потолочного
крепления
Обратитесь к поставщику оборудования для получения сведений
о креплении проектора к потолку
Примечание.
При установке убедитесь в использовании только тех потолочных креплений,
которые указаны UL.
Для установки на потолке используйте утвержденную монтажную арматуру и винты
М4 с максимальной длиной резьбовой части винта 6 мм (0,23 дюйма).
Конструкция потолочного крепления должна иметь подходящую форму и прочность.
Установленное оборудование не должно превышать допустимую нагрузку на
потолочное крепление. Дополнительным требованием по безопасности является
способность потолочного крепления выдерживать нагрузку, в три раза превышающую
вес оборудования (не менее 5,15 кг) в течение 60 секунд.
