DLP-проектор – Руководство пользователя
— 24 —
ПАРАМЕТРЫ ЭКРАННОГО МЕНЮ
Элементы управления экранного меню
В проекторе имеется экранное меню, которое позволяет выполнять настройку изображения
и изменять различные параметры.
Просмотр экранного меню
Для просмотра экранного меню и внесения в него изменений можно использовать кнопки

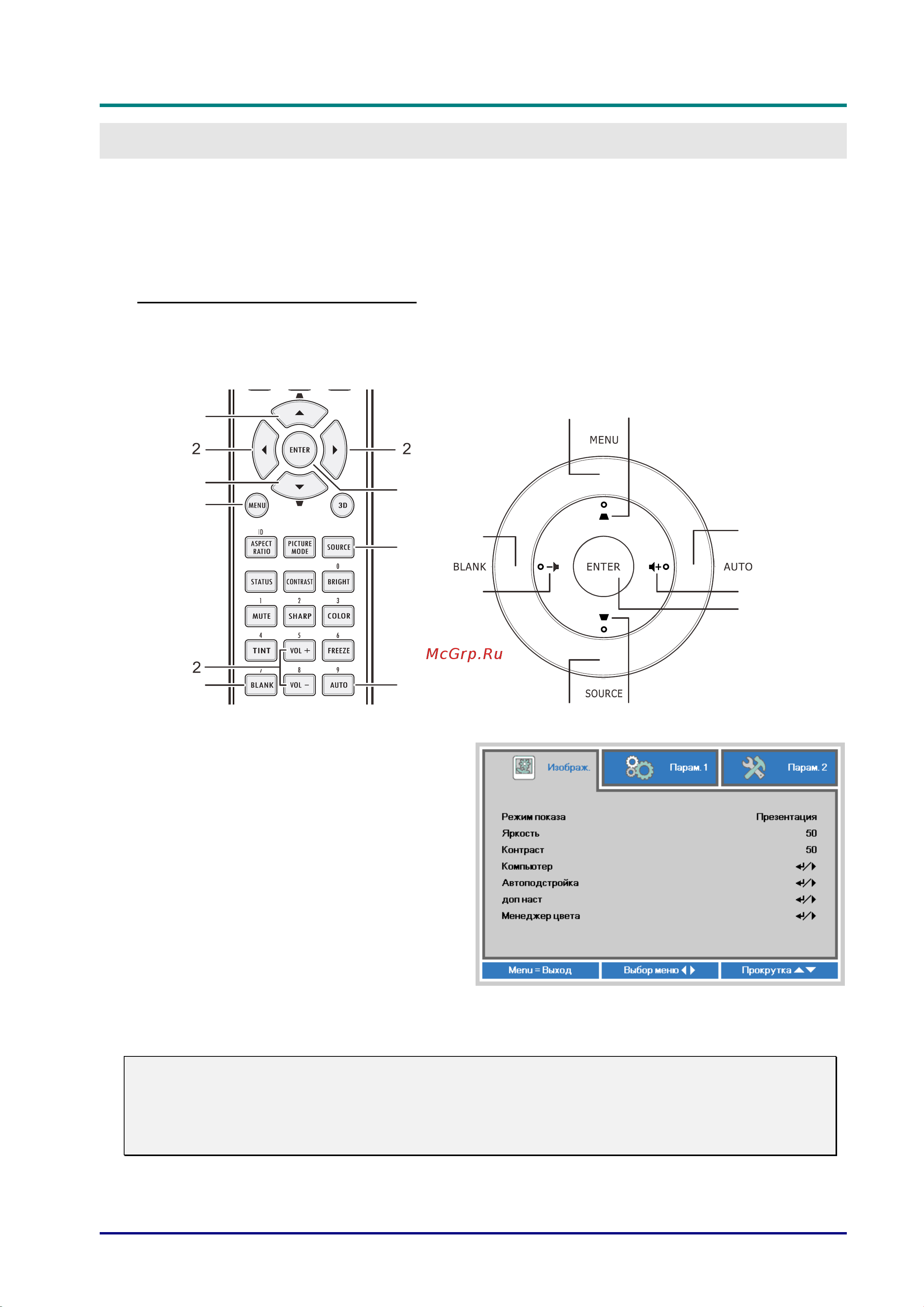

курсора на пульте ДУ или верхней панели проектора. На следующих иллюстрациях
показаны соответствующие кнопки проектора.
13
1
6
5
2
7
2
4
1
1
3
4
5
6
7
1. Для входа в экранное меню нажмите
на кнопку МЕНЮ.
2. Используется три меню. Нажимайте
на кнопку курсора ◄► для просмотра
различных меню.
3. Нажмите кнопку ▲▼ для
перемещения курсора вверх или вниз
по пунктам меню.
4. Нажмите на кнопку ◄ ► для
изменения значений отдельных
параметров.
5. Нажмите на кнопку Меню для выхода
из экранног
о меню или подменю.
Примечание.
В зависимости от источника видеосигнала, доступны не все пункты экранного меню.
Например, пункт Гориз./Вертик. положение в меню Компьютер можно изменить
только при подключении к компьютеру. Элементы, которые не доступны, имеют
серый цвет, их выбор не возможен.
