– iii –

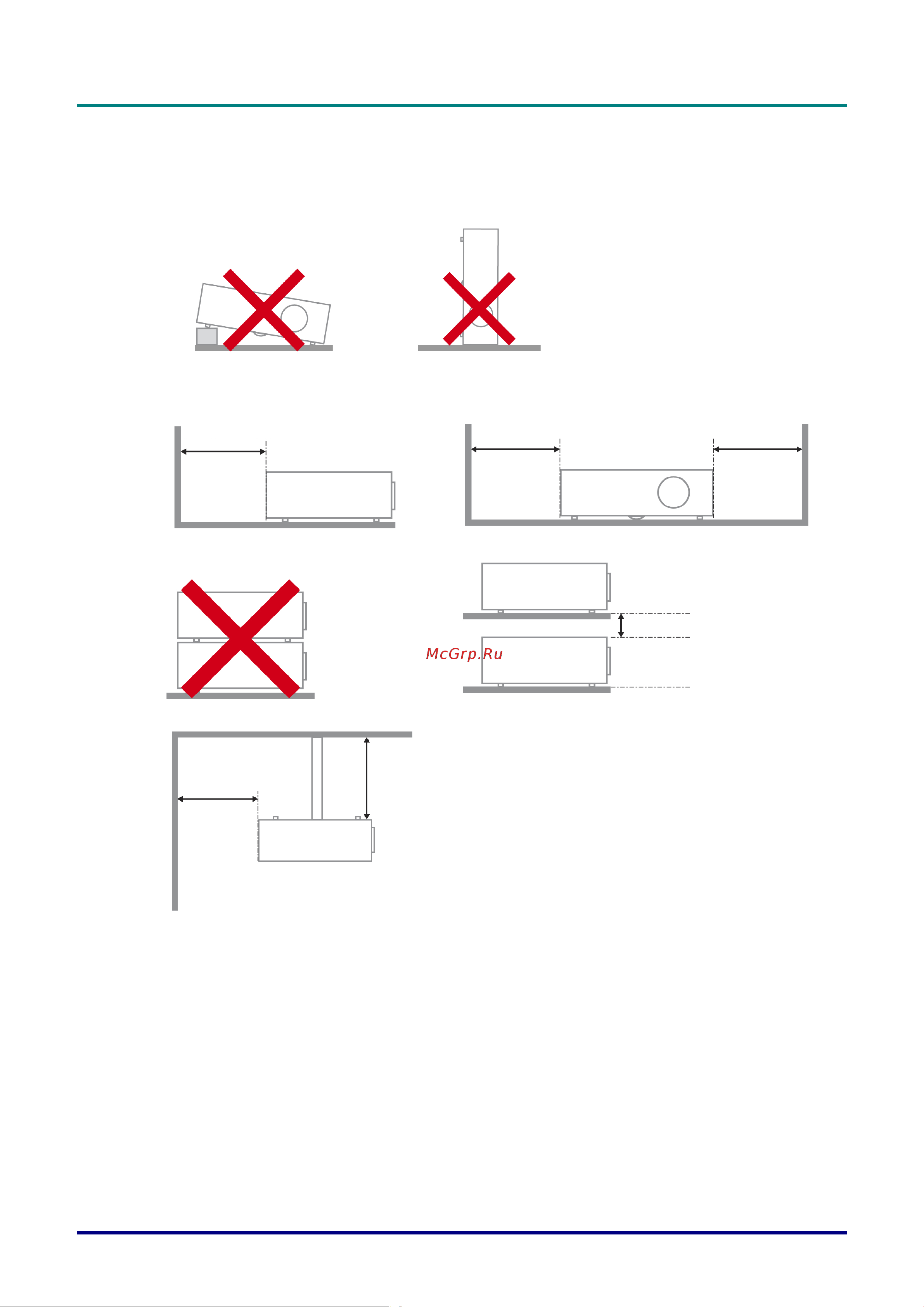

Памятка по установке проектора
Установите проектор в горизонтальное положение
Угол наклона проектора см. в разделе Предупреждение о наклоне вверх/вниз на стр. 52.
Расстояние вокруг вентиляционного отверстия должно составлять не менее 50 см.
Убедитесь в том, что воздухозаборник не втягивает горячий воздух из воздухоотвода.
При эксплуатации проектора в закрытом помещении следите за тем, чтобы температура
воздуха в месте установки не превышала рабочую температуру во время работы проектора,
а отверстия для забора и вывода отработанного воздуха были открыты.
Любые контейнеры должны пройти сертифицированное терми
ческое испытание, чтобы
исключить возможность рециркуляции проектором отработанного воздуха, так как это может
вызывать его выключение, даже если температура внутри контейнера находится в пределах
диапазона рабочей температуры.
Не менее 500 мм Не менее 500 мм Не менее 500 м
м
Не менее 500 мм Не менее 300 мм
Не менее 100 мм
