– 47 –
Функция RS232 by Telnet
Кроме подключения проектора через порт RS232 с помощью приложения Hyper-Terminal с
использованием команд управления RS232, для интерфейса LAN/RJ45 существует
альтернативный способ управления через RS232, так называемая функция RS232 by
TELNET.
Краткое руководство по использованию RS232 by TELNET
Проверьте и установите IP-адрес в экранном меню проектора.
ПК/ноутбук должен иметь доступ к веб-странице проектора.
Если функция TELNET отфильтровывается ПК/ноутбуком, брандмауэр ОС Windows
следует отключить.

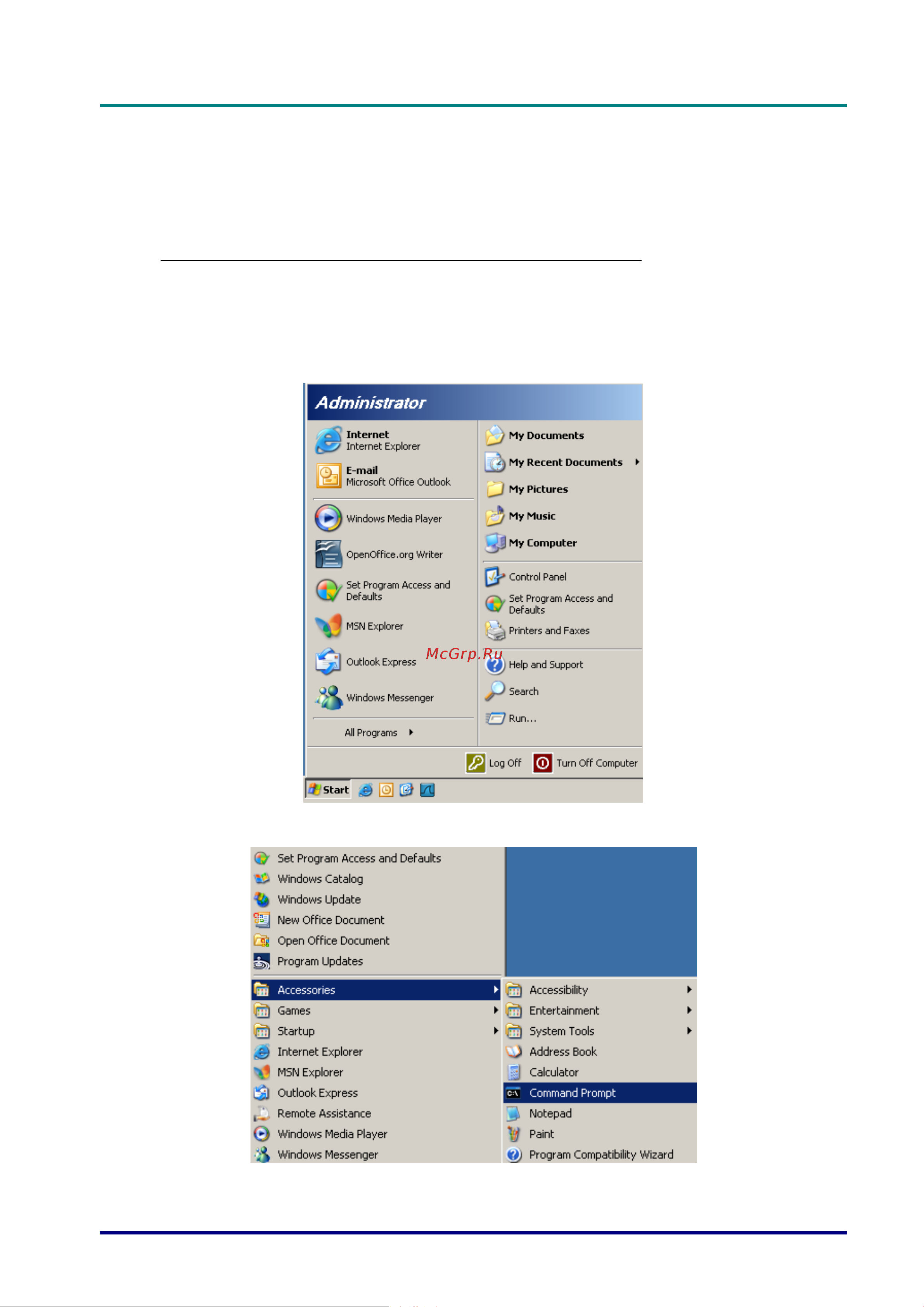

Пуск => Все программы => Стандартные => Командная строка
