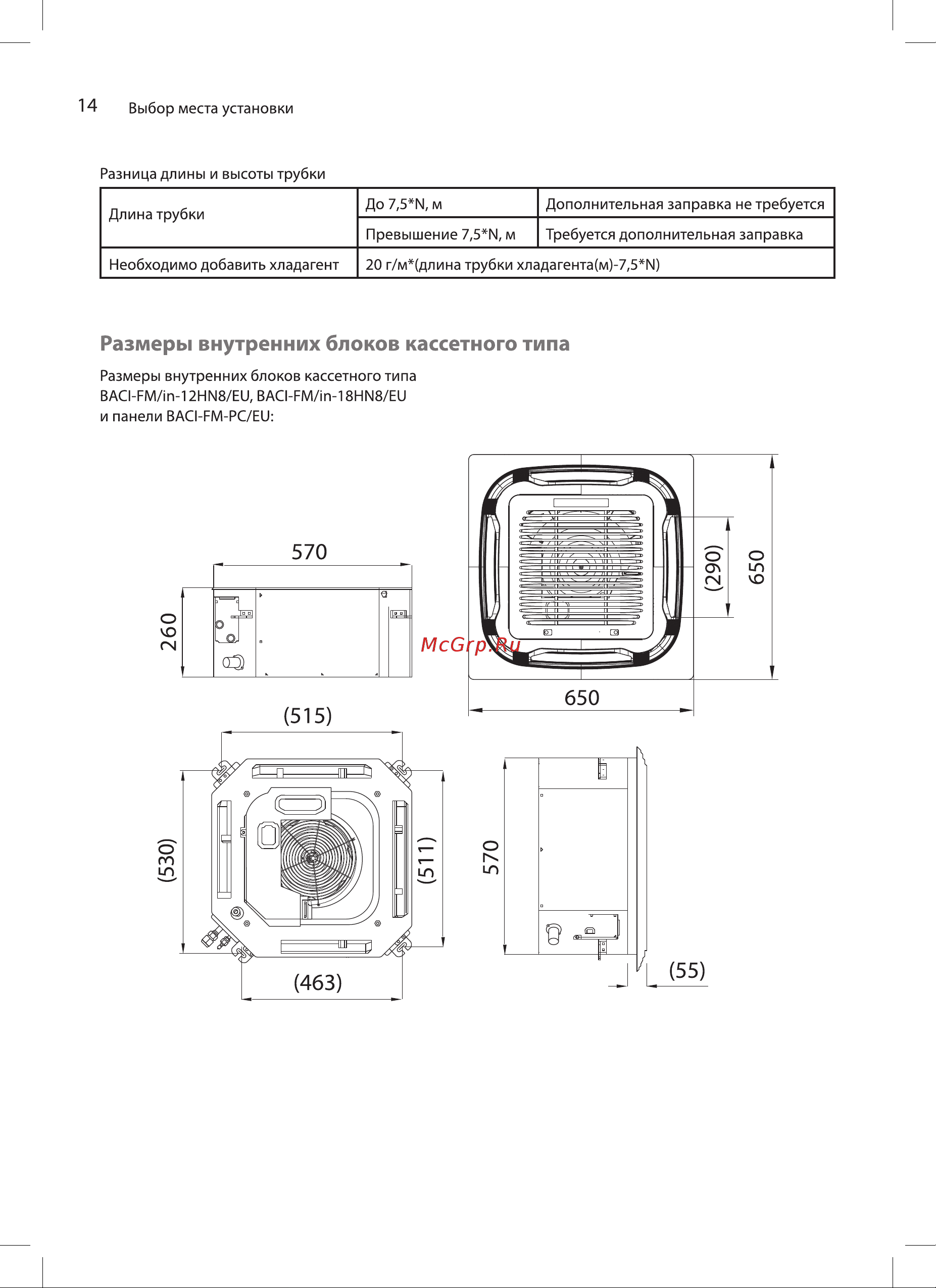

14 Выбор места установки Разница длины и высоты трубки Длина трубки Необходимо добавить хладагент До 7 5 М м Дополнительная заправка не требуется Превышение 7 5 М м Требуется дополнительная заправка 20 г м длина трубки хладагента м 7 5 М Размеры внутренних блоков кассетного типа Размеры внутренних блоков кассетного типа ВАС1 ЕМЛп 12НЫ8 Е0 ВАС1 ЕМ т 18НЫ8 Еи и панели ВАС1 ЕМ РС Еи
