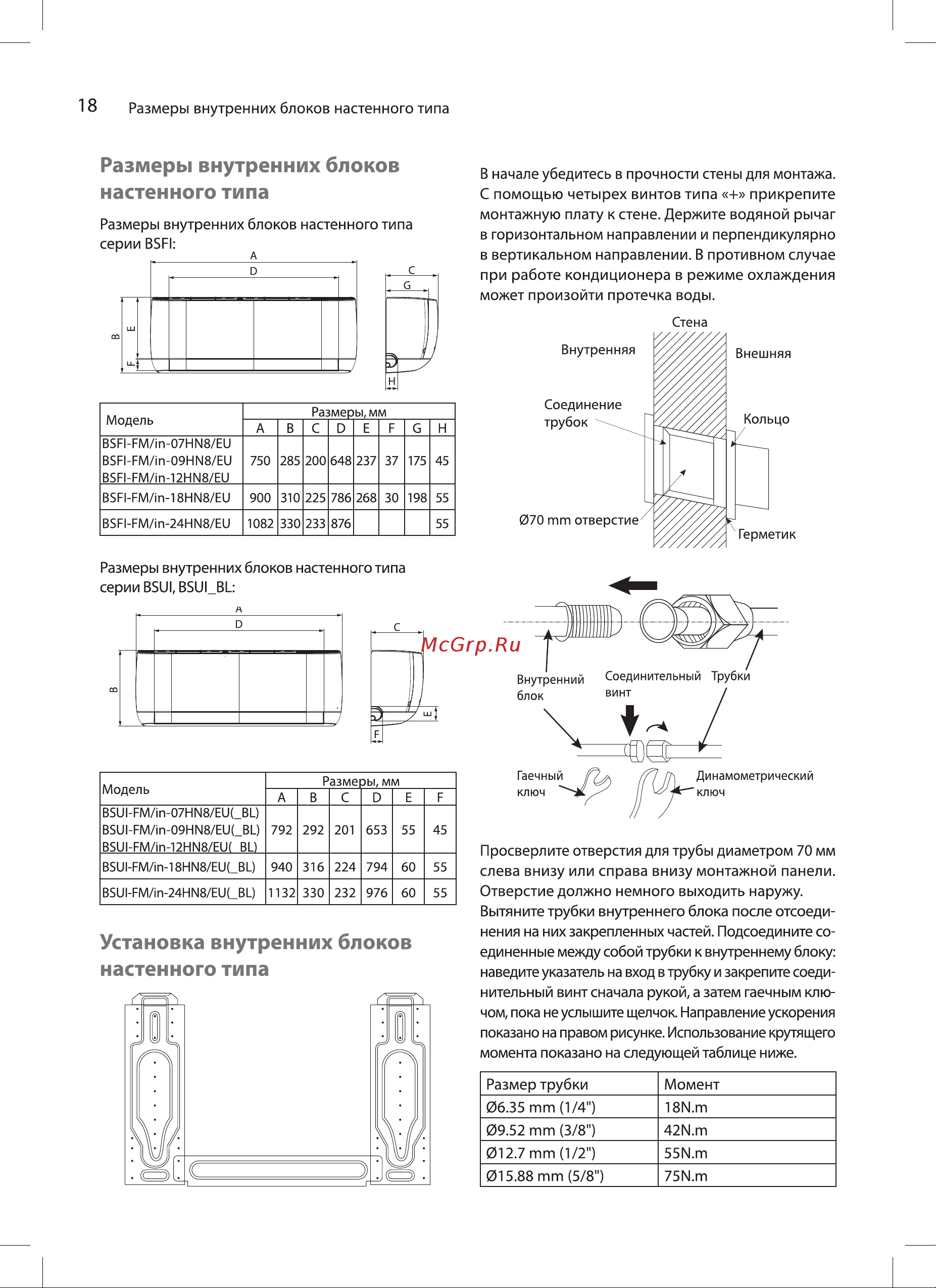

18 Размеры внутренних блоков настенного типа Размеры внутренних блоков настенного типа В начале убедитесь в прочности стены для монтажа С помощью четырех винтов типа прикрепите монтажную плату к стене Держите водяной рычаг в горизонтальном направлении и перпендикулярно в вертикальном направлении В противном случае при работе кондиционера в режиме охлаждения может произойти протечка воды Размеры внутренних блоков настенного типа серии В5Р1 Модель BSFI FM ín 07HN8 EU B5FI FM n 09HN8 EU В5Е1 ЕМ п 12НЫ8 Еи В А Размеры мм с э Е Е б Н 750 285 200 648 237 37 175 45 BSFI FM n 18HN8 EU 900 310 225 786 268 30 198 55 BSFI FM n 24HN8 EU 1082 330 233 876 55 Размеры внутренних блоков настенного типа серии В51Л В5и1_В1 Модель А В Разме ры мм с Е Е BSUI FM in 07HN8 EU _BL BSUI FM in 09HN8 EU _BL В5и1 РМЛп 12НЫ8 Еи ВО 792 292 201 653 55 45 BSUI FM in 18HN8 EU _BL 940 316 224 794 60 55 BSUI FM in 24HN8 EU _BL 1132 330 232 976 60 55 Установка внутренних блоков настенного типа Просверлите отверстия для трубы диаметром 70 мм слева внизу или справа внизу монтажной панели Отверстие должно немного выходить наружу Вытяните трубки внутреннего блока после отсоеди нения на них закрепленных частей Подсоедините со единенные между собой трубки к внутреннему блоку наведите указатель на вход в трубку и закрепите соеди нительный винт сначала рукой а затем гаечным клю чом пока не услышите щелчок Направление ускорения показано на правом рисунке Использование крутящего момента показано на следующей таблице ниже Размер трубки 06 35 тт 1 4 Момент 09 52 тт 3 8 012 7 тт 1 2 18М т 42М т 55М т 015 88 тт 5 8 75Ы т
