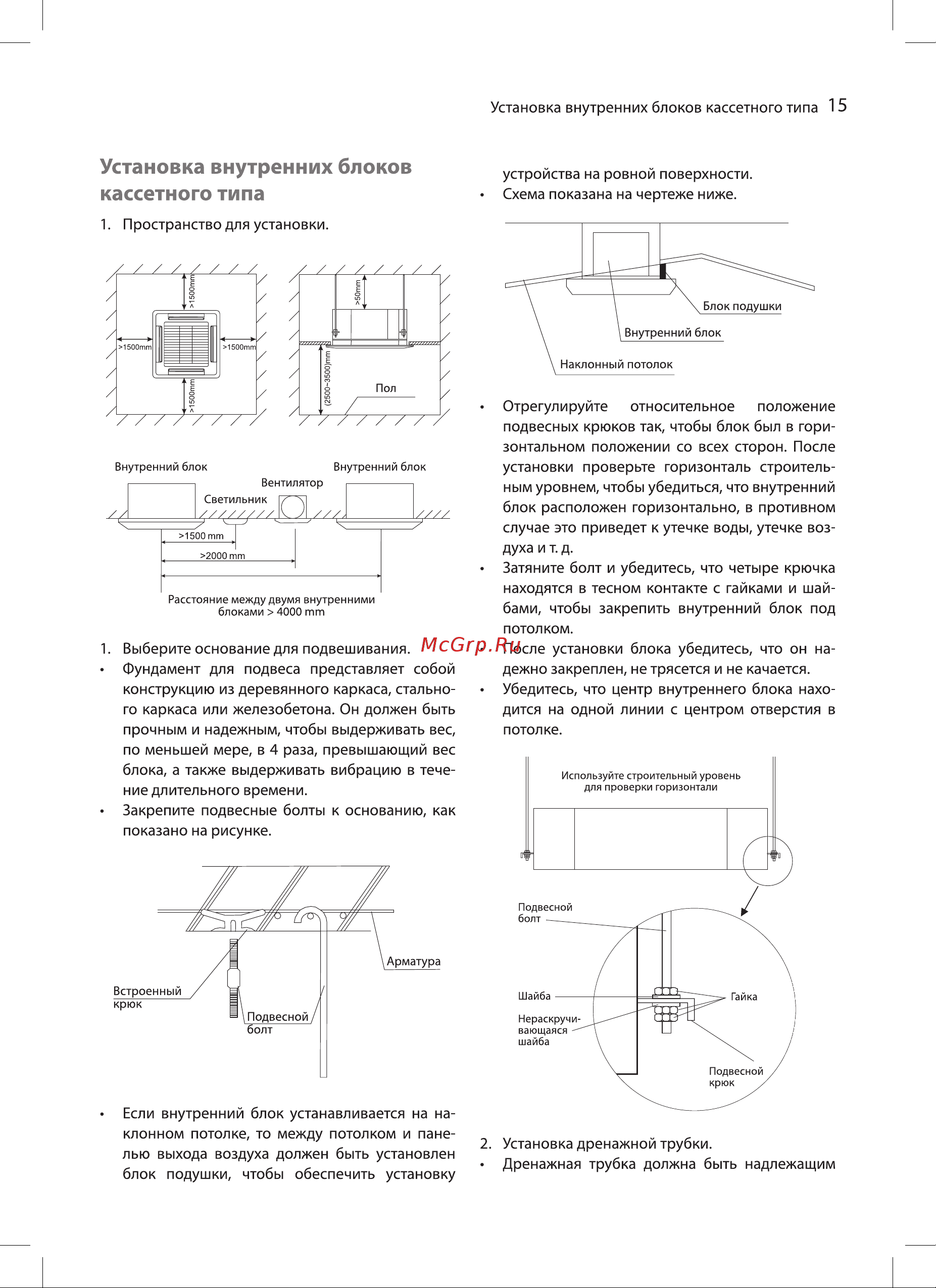

Установка внутренних блоков кассетного типа 15 Установка внутренних блоков кассетного типа устройства на ровной поверхности Схема показана на чертеже ниже 1 Пространство для установки Внутренний блок Внутренний блок Расстояние между двумя внутренними блоками 4000 тт 1 Выберите основание для подвешивания Фундамент для подвеса представляет собой конструкцию из деревянного каркаса стально го каркаса или железобетона Он должен быть прочным и надежным чтобы выдерживать вес по меньшей мере в 4 раза превышающий вес блока а также выдерживать вибрацию в тече ние длительного времени Закрепите подвесные болты к основанию как показано на рисунке Если внутренний блок устанавливается на на клонном потолке то между потолком и пане лью выхода воздуха должен быть установлен блок подушки чтобы обеспечить установку Отрегулируйте относительное положение подвесных крюков так чтобы блок был в гори зонтальном положении со всех сторон После установки проверьте горизонталь строитель ным уровнем чтобы убедиться что внутренний блок расположен горизонтально в противном случае это приведет к утечке воды утечке воз духа и т д Затяните болт и убедитесь что четыре крючка находятся в тесном контакте с гайками и шай бами чтобы закрепить внутренний блок под потолком После установки блока убедитесь что он на дежно закреплен не трясется и не качается Убедитесь что центр внутреннего блока нахо дится на одной линии с центром отверстия в потолке 2 Установка дренажной трубки Дренажная трубка должна быть надлежащим
