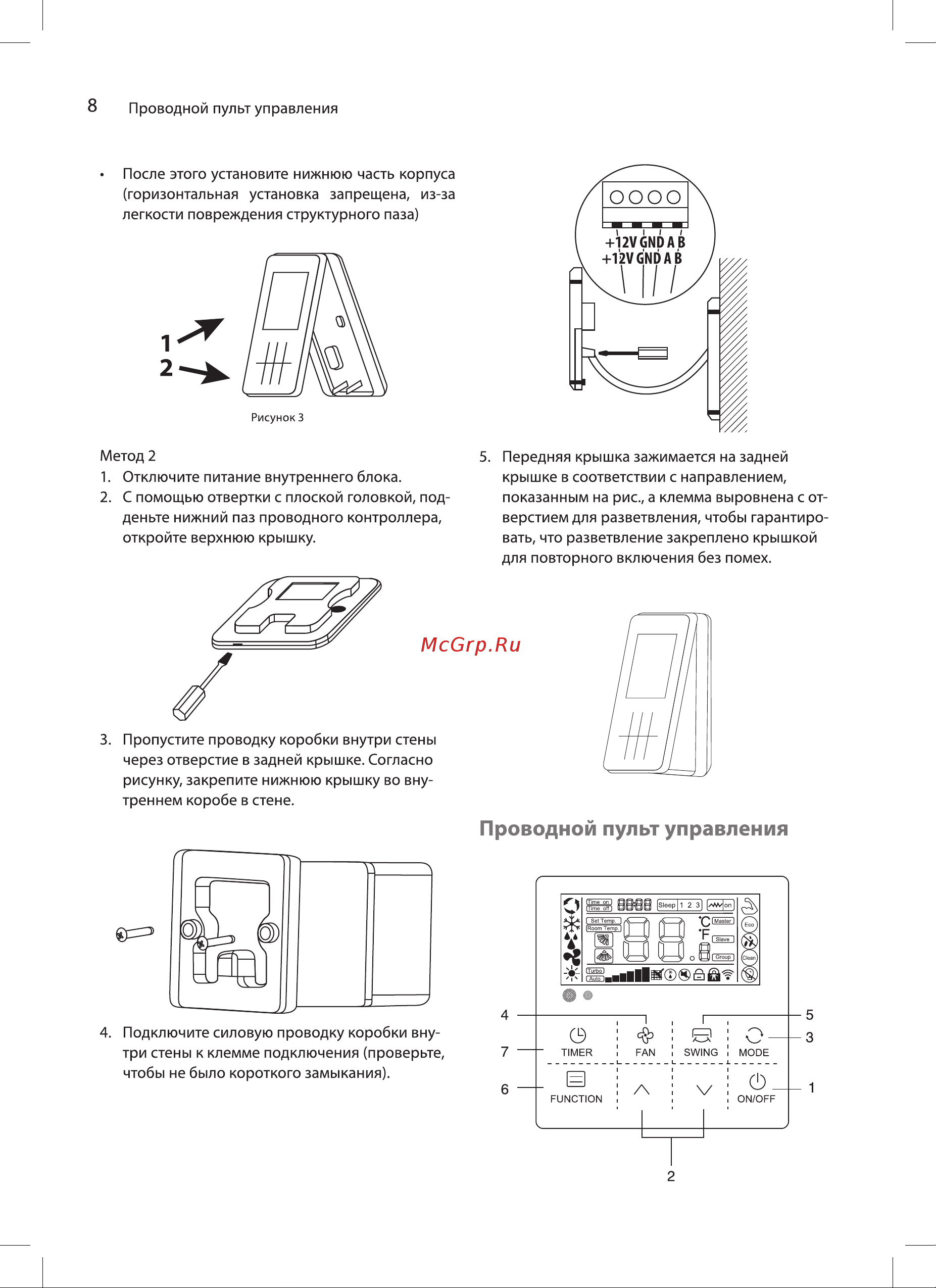

8 Проводной пульт управления После этого установите нижнюю часть корпуса горизонтальная установка запрещена из за легкости повреждения структурного паза Метод 2 1 Отключите питание внутреннего блока 2 С помощью отвертки с плоской головкой под деньте нижний паз проводного контроллера откройте верхнюю крышку 5 Передняя крышка зажимается на задней крышке в соответствии с направлением показанным на рис а клемма выровнена с от верстием для разветвления чтобы гарантиро вать что разветвление закреплено крышкой для повторного включения без помех 3 Пропустите проводку коробки внутри стены через отверстие в задней крышке Согласно рисунку закрепите нижнюю крышку во вну треннем коробе в стене Проводной пульт управления 4 Подключите силовую проводку коробки вну три стены к клемме подключения проверьте чтобы не было короткого замыкания 2
