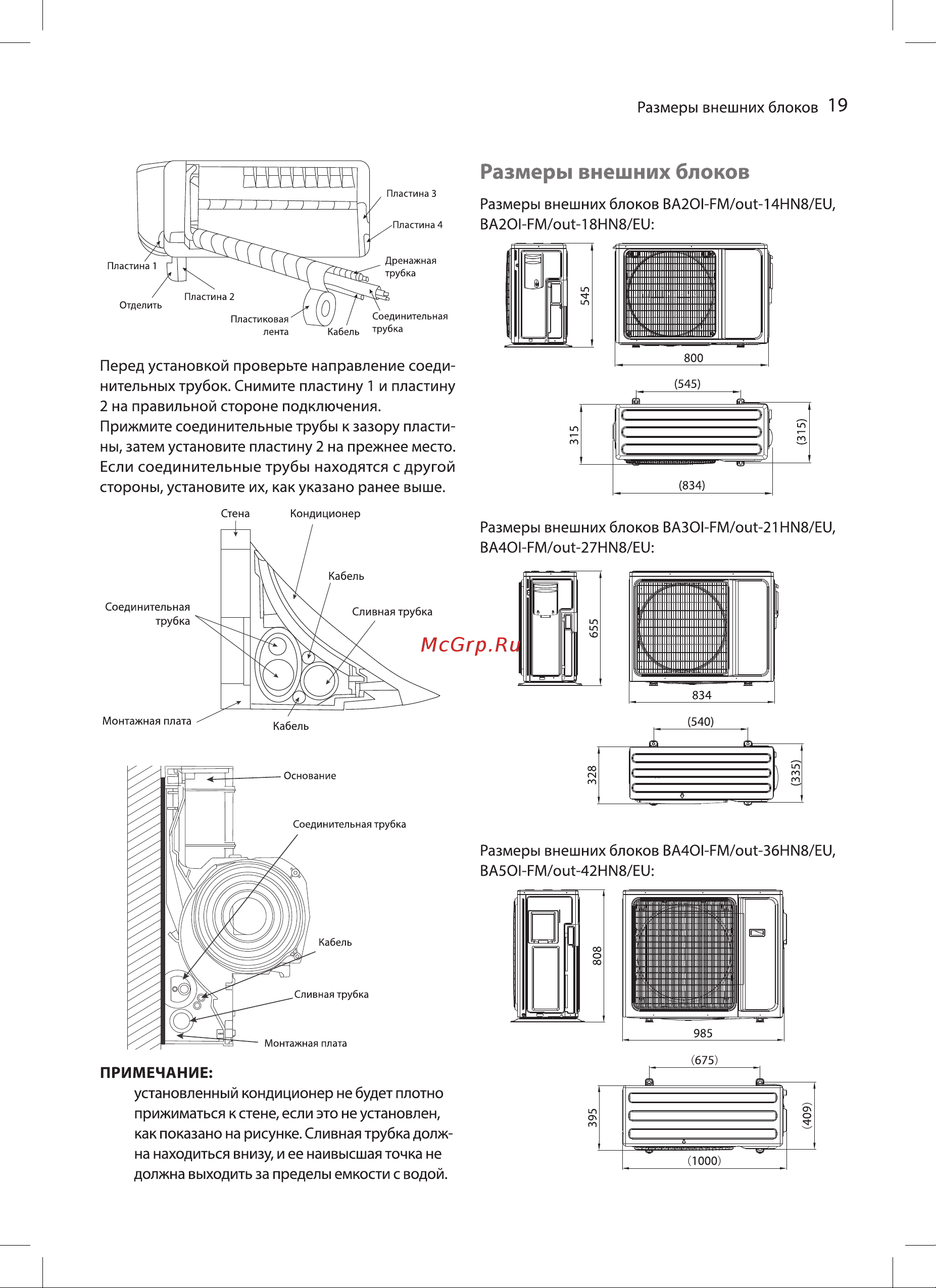

Размеры внешних блоков 19 Размеры внешних блоков Размеры внешних блоков ВА2О1 ЕМ ои1 14НЛ8 Еи ВА2О1 ЕМ оиЫ8НЛ8 Еи Перед установкой проверьте направление соеди нительных трубок Снимите пластину 1 и пластину 2 на правильной стороне подключения Прижмите соединительные трубы к зазору пласти ны затем установите пластину 2 на прежнее место Если соединительные трубы находятся с другой стороны установите их как указано ранее выше Стена Кондиционер Размеры внешних блоков ВАЗО1 ЕМ ои1 21 Н Л8 Еи ВА4О1 ЕМ оиЬ27НЛ8 Еи Соединительная трубка Монтажная плата Размеры внешних блоков ВА4О1 ЕМ ои1 ЗбНЛ8 Е11 BA5OI FM out 42HN8 EU ПРИМЕЧАНИЕ установленный кондиционер не будет плотно прижиматься к стене если это не установлен как показано на рисунке Сливная трубка долж на находиться внизу и ее наивысшая точка не должна выходить за пределы емкости с водой
