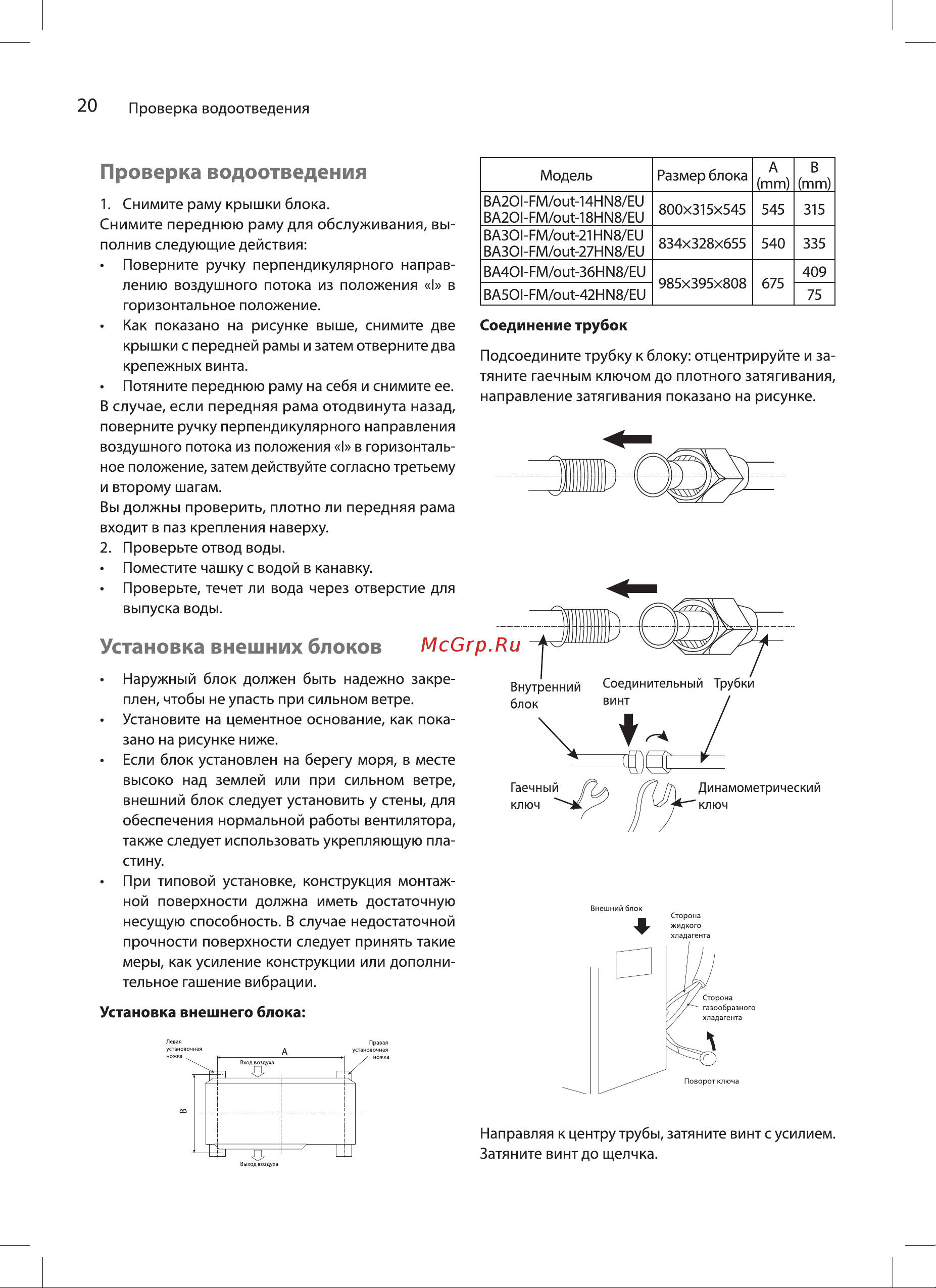

20 Проверка водоотведения Проверка водоотведения 1 Снимите раму крышки блока Снимите переднюю раму для обслуживания вы полнив следующие действия Поверните ручку перпендикулярного направ лению воздушного потока из положения I в горизонтальное положение Как показано на рисунке выше снимите две крышки с передней рамы и затем отверните два крепежных винта Потяните переднюю раму на себя и снимите ее В случае если передняя рама отодвинута назад поверните ручку перпендикулярного направления воздушного потока из положения I в горизонталь ное положение затем действуйте согласно третьему и второму шагам Вы должны проверить плотно ли передняя рама входит в паз крепления наверху 2 Проверьте отвод воды Поместите чашку с водой в канавку Проверьте течет ли вода через отверстие для выпуска воды Модель Размер блока ВА2О1 ЕМ оиМ4НЫ8 Еи 800x315x545 ВА2О1 ЕМ оиМ8НЫ8 Еи ВАЗО1 ЕМ оиЬ21НН8 Еи 834x328x655 ВАЗО1 ЕМ оШ 27НЫ8 Еи ВА4О1 ЕМ оШ ЗбНЫ8 Еи 985x395x808 ВА5О1 ЕМ оШ 42НЫ8 Еи А тт В тт 545 315 540 335 675 409 75 Соединение трубок Подсоедините трубку к блоку отцентрируйте и за тяните гаечным ключом до плотного затягивания направление затягивания показано на рисунке Установка внешних блоков Наружный блок должен быть надежно закре плен чтобы не упасть при сильном ветре Установите на цементное основание как пока зано на рисунке ниже Если блок установлен на берегу моря в месте высоко над землей или при сильном ветре внешний блок следует установить у стены для обеспечения нормальной работы вентилятора также следует использовать укрепляющую пла стину При типовой установке конструкция монтаж ной поверхности должна иметь достаточную несущую способность В случае недостаточной прочности поверхности следует принять такие меры как усиление конструкции или дополни тельное гашение вибрации Установка внешнего блока Направляя к центру трубы затяните винт с усилием Затяните винт до щелчка
