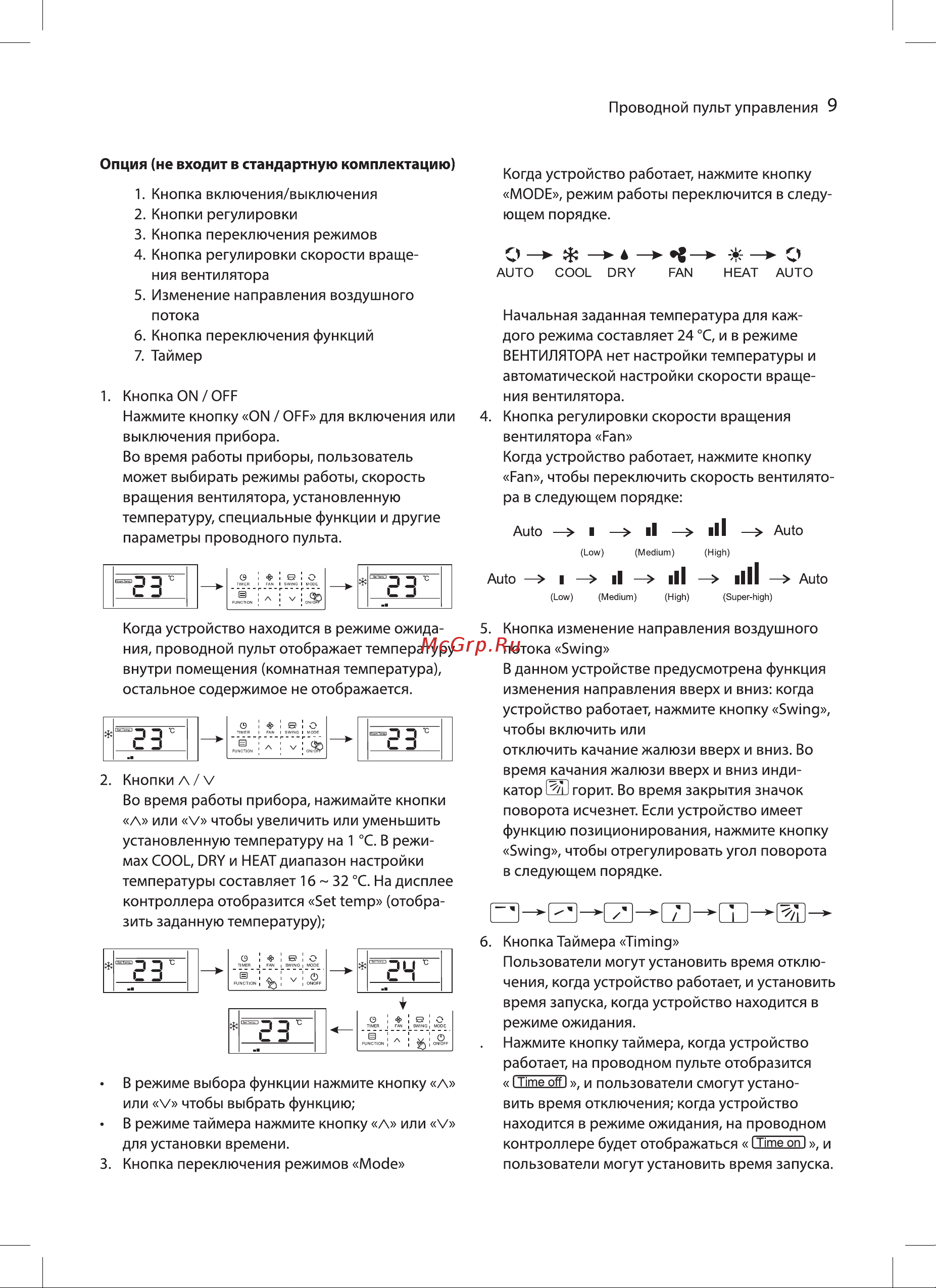

Проводной пульт управления 9 Опция не входит в стандартную комплектацию 1 Кнопка включения выключения 2 Кнопки регулировки 3 Кнопка переключения режимов 4 Кнопка регулировки скорости враще ния вентилятора 5 Изменение направления воздушного потока б Кнопка переключения функций 7 Таймер 1 Кнопка ON OFF Нажмите кнопку ON OFF для включения или выключения прибора Во время работы приборы пользователь может выбирать режимы работы скорость вращения вентилятора установленную температуру специальные функции и другие параметры проводного пульта Когда устройство работает нажмите кнопку MODE режим работы переключится в следу ющем порядке О 4 о AUTO COOL DRY FAN HEAT AUTO Начальная заданная температура для каж дого режима составляет 24 C и в режиме ВЕНТИЛЯТОРА нет настройки температуры и автоматической настройки скорости враще ния вентилятора 4 Кнопка регулировки скорости вращения вентилятора Fan Когда устройство работает нажмите кнопку Fan чтобы переключить скорость вентилято ра в следующем порядке Auto I I ill Auto Low Medium High Auto I ll III Illi Auto Low Medium High Super high Когда устройство находится в режиме ожида ния проводной пульт отображает температуру внутри помещения комнатная температура остальное содержимое не отображается 2 Кнопки л v Во время работы прибора нажимайте кнопки А или V чтобы увеличить или уменьшить установленную температуру на 1 C В режи мах COOL DRY и HEAT диапазон настройки температуры составляет 16 32 C На дисплее контроллера отобразится Set temp отобра зить заданную температуру В режиме выбора функции нажмите кнопку А или V чтобы выбрать функцию В режиме таймера нажмите кнопку А или V для установки времени 3 Кнопка переключения режимов Mode 5 Кнопка изменение направления воздушного потока Swing В данном устройстве предусмотрена функция изменения направления вверх и вниз когда устройство работает нажмите кнопку Swing чтобы включить или отключить качание жалюзи вверх и вниз Во время качания жалюзи вверх и вниз инди катор ИЛ горит Во время закрытия значок поворота исчезнет Если устройство имеет функцию позиционирования нажмите кнопку Swing чтобы отрегулировать угол поворота в следующем порядке 6 Кнопка Таймера Timing Пользователи могут установить время отклю чения когда устройство работает и установить время запуска когда устройство находится в режиме ожидания Нажмите кнопку таймера когда устройство работает на проводном пульте отобразится I Time off I и пользователи смогут устано вить время отключения когда устройство находится в режиме ожидания на проводном контроллере будет отображаться I Time on I и пользователи могут установить время запуска
