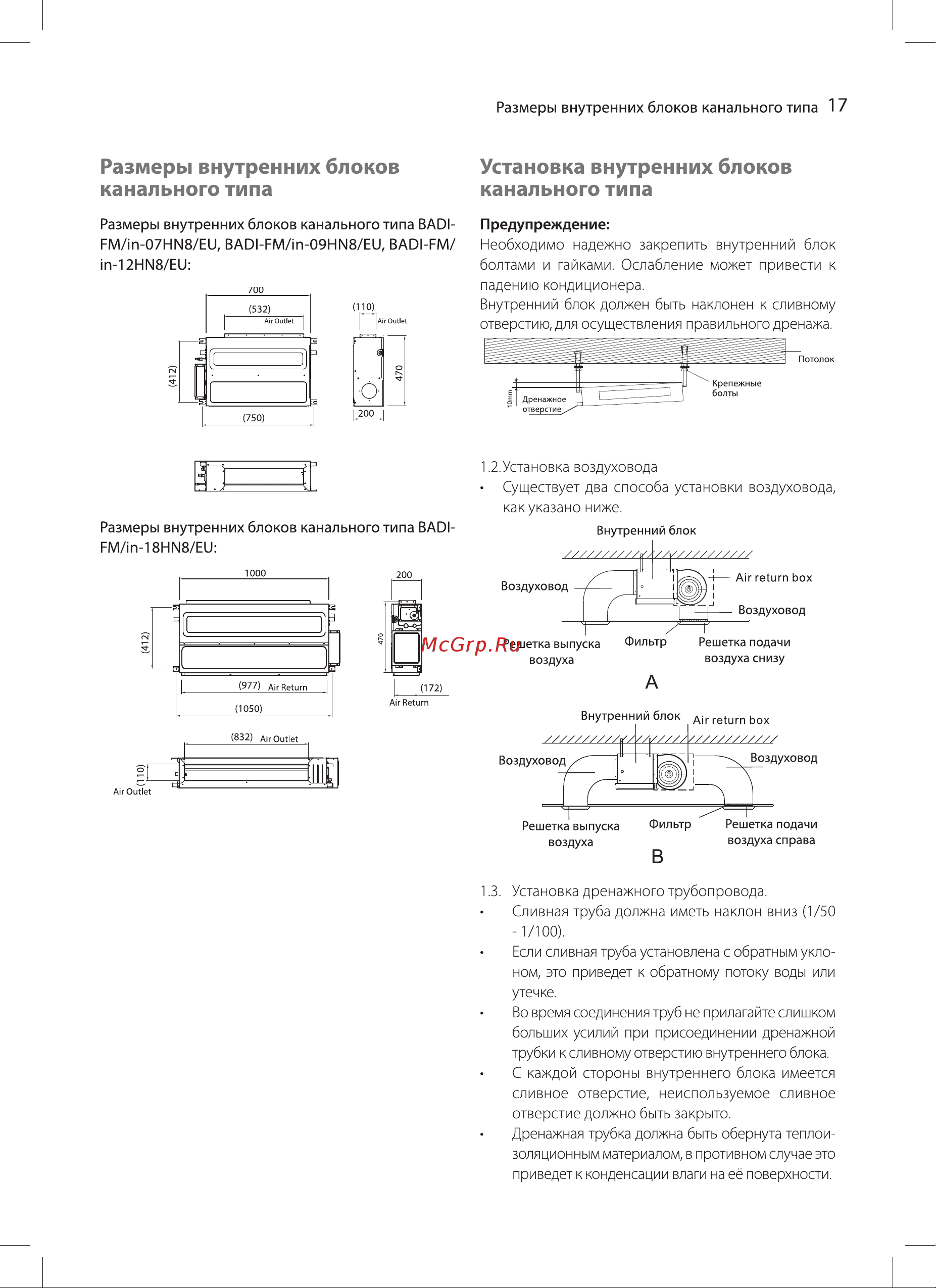

Размеры внутренних блоков канального типа 17 Размеры внутренних блоков канального типа Установка внутренних блоков канального типа Размеры внутренних блоков канального типа ВАО1РМ п 07НЫ8 Еи ВА01 РМ п 09НЫ8 Еи ВАО1 ЕМ п 12НЫ8 Еи Предупреждение Необходимо надежно закрепить внутренний блок болтами и гайками Ослабление может привести к падению кондиционера Внутренний блок должен быть наклонен к сливному отверстию для осуществления правильного дренажа 1 2 Установка воздуховода Существует два способа установки воздуховода как указано ниже Размеры внутренних блоков канального типа ВАО1ЕМ 1п 18НЫ8 Еи Внутренний блок Решетка выпуска воздуха Фильтр Решетка подачи воздуха снизу 832 Air Outlet 1 3 Установка дренажного трубопровода Сливная труба должна иметь наклон вниз 1 50 1 100 Если сливная труба установлена с обратным укло ном это приведет к обратному потоку воды или утечке Во время соединения труб не прилагайте слишком больших усилий при присоединении дренажной трубки к сливному отверстию внутреннего блока С каждой стороны внутреннего блока имеется сливное отверстие неиспользуемое сливное отверстие должно быть закрыто Дренажная трубка должна быть обернута теплои золяционным материалом в противном случае это приведет к конденсации влаги на её поверхности
