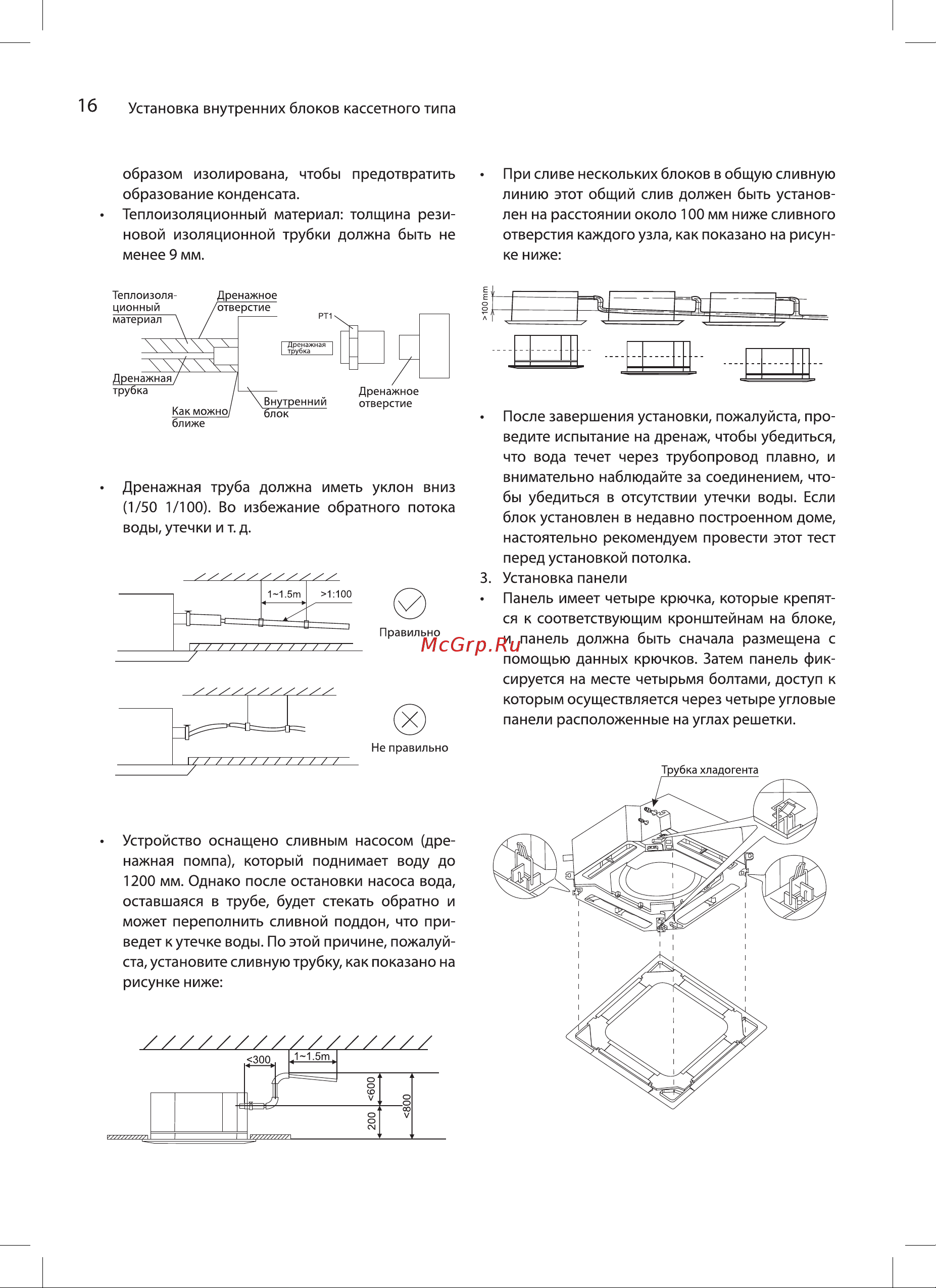

16 Установка внутренних блоков кассетного типа образом изолирована чтобы предотвратить образование конденсата Теплоизоляционный материал толщина рези новой изоляционной трубки должна быть не менее 9 мм При сливе нескольких блоков в общую сливную линию этот общий слив должен быть установ лен на расстоянии около 100 мм ниже сливного отверстия каждого узла как показано на рисун ке ниже Теллоизоля Дренажное трубка _ Внутренний Как можно блок ближе Дренажное отверстие Дренажная труба должна иметь уклон вниз 1 50 1 100 Во избежание обратного потока воды утечки и т д Правильно После завершения установки пожалуйста про ведите испытание на дренаж чтобы убедиться что вода течет через трубопровод плавно и внимательно наблюдайте за соединением что бы убедиться в отсутствии утечки воды Если блок установлен в недавно построенном доме настоятельно рекомендуем провести этот тест перед установкой потолка 3 Установка панели Панель имеет четыре крючка которые крепят ся к соответствующим кронштейнам на блоке и панель должна быть сначала размещена с помощью данных крючков Затем панель фик сируется на месте четырьмя болтами доступ к которым осуществляется через четыре угловые панели расположенные на углах решетки Не правильно Трубка хладогента Устройство оснащено сливным насосом дре нажная помпа который поднимает воду до 1200 мм Однако после остановки насоса вода оставшаяся в трубе будет стекать обратно и может переполнить сливной поддон что при ведет к утечке воды По этой причине пожалуй ста установите сливную трубку как показано на рисунке ниже
