Страница 16
Единицы измерения: мм

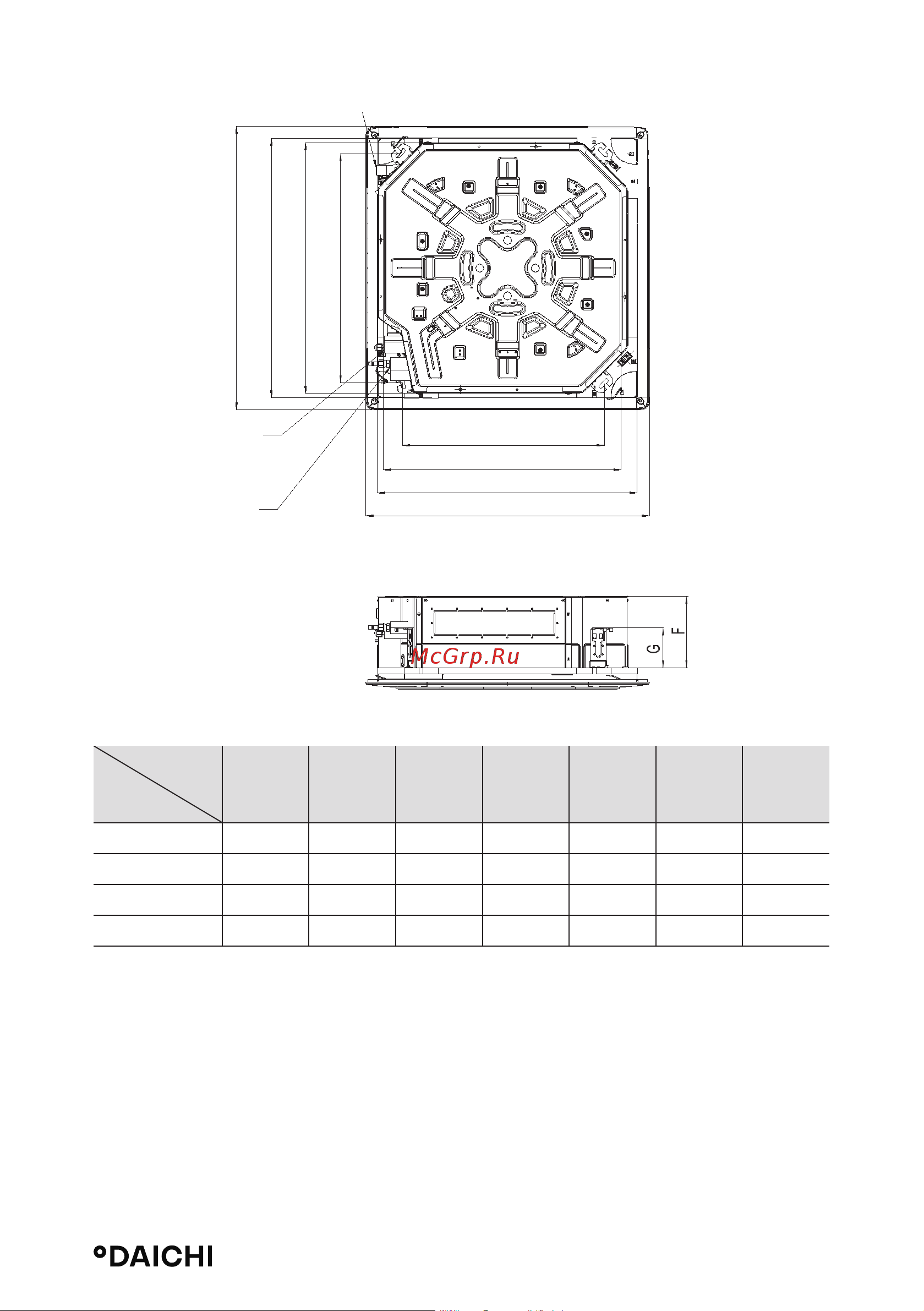

Размеры
Модель
А B C D E F G
DA70ALCS1R 950 870 840 680 780 240 135
DA100ALCS1R 950 870 840 680 780 240 135
DA140ALCS1R 950 870 840 680 780 290 135
DA160ALCS1R 950 870 840 680 780 290 135
ПРИМЕЧАНИЯ
• Сверление отверстия в потолке и установка кондиционера должны выполняться
профессионалами!
• Использовать монтажный картон для установки размера отверстия для сверле-
ния отверстия для подъемного винта кассетного блока.
Дренажная труба
А (декоративная панель)
В (потолок)
Жидкостная труба
Труба газовой линии
D (расстояние между
подвесными болтами)
С (внутренний блок)
В (потолок)
А (декоративная панель)
С (внутренний блок)
Е (расстояние между
подвесными болтами)
