Страница 48
5. Электропроводка внутреннего блока и Электропроводка наружного блока.
ВНИМАНИЕ
• Провода высокого и низкого напряжения должны проходить через разные рези-
новые кольца в крышке электрического щитка.
• Не связывайте соединительный провод и провод связи проводного управления и не
прокладывайте их рядом, в противном случае могут возникнуть неполадки в работе.
• Провода высокого и низкого напряжения должны быть закреплены отдельно.
Первые закрепляйте большими зажимами, а вторые — малыми.
• Для закрепления соединительных проводов и проводов питания внутреннего и
наружного блоков на клеммной колодке используйте винты. Неправильные со-
единения могут стать причиной пожара.
• Неправильное подключение соединительных кабелей и кабелей питания вну-
треннего или наружного блоков может привести к повреждению кондиционера.
• Заземлите внутренний и наружный блоки с помощью провода заземления.
• Устройства должны соответствовать действующим местным и государственным
правилам и нормативам по энергопотреблению.
• При подключении кабеля питания убедитесь в правильном подключении фаз к соот-
ветствующим клеммам, в противном случае компрессор будет работать аномально.

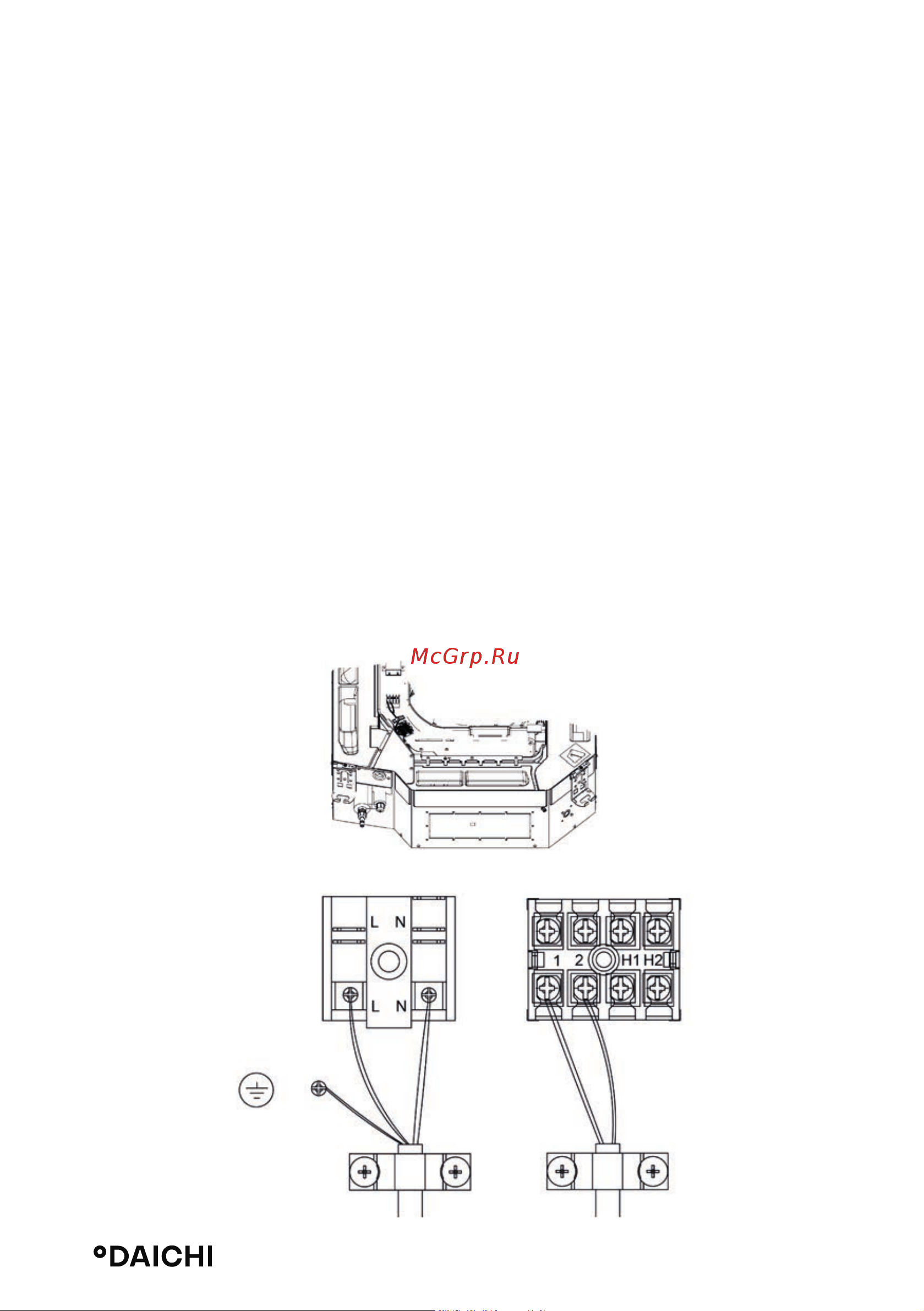

Внутренний блок
Снимите крышку монтажной коробки. Подключите провода. При подключении со-
единительных проводов внутреннего блока обращайте внимание на соответствую-
щую маркировку.
DA35ALFS1R, DA50ALFS1R
