Страница 47

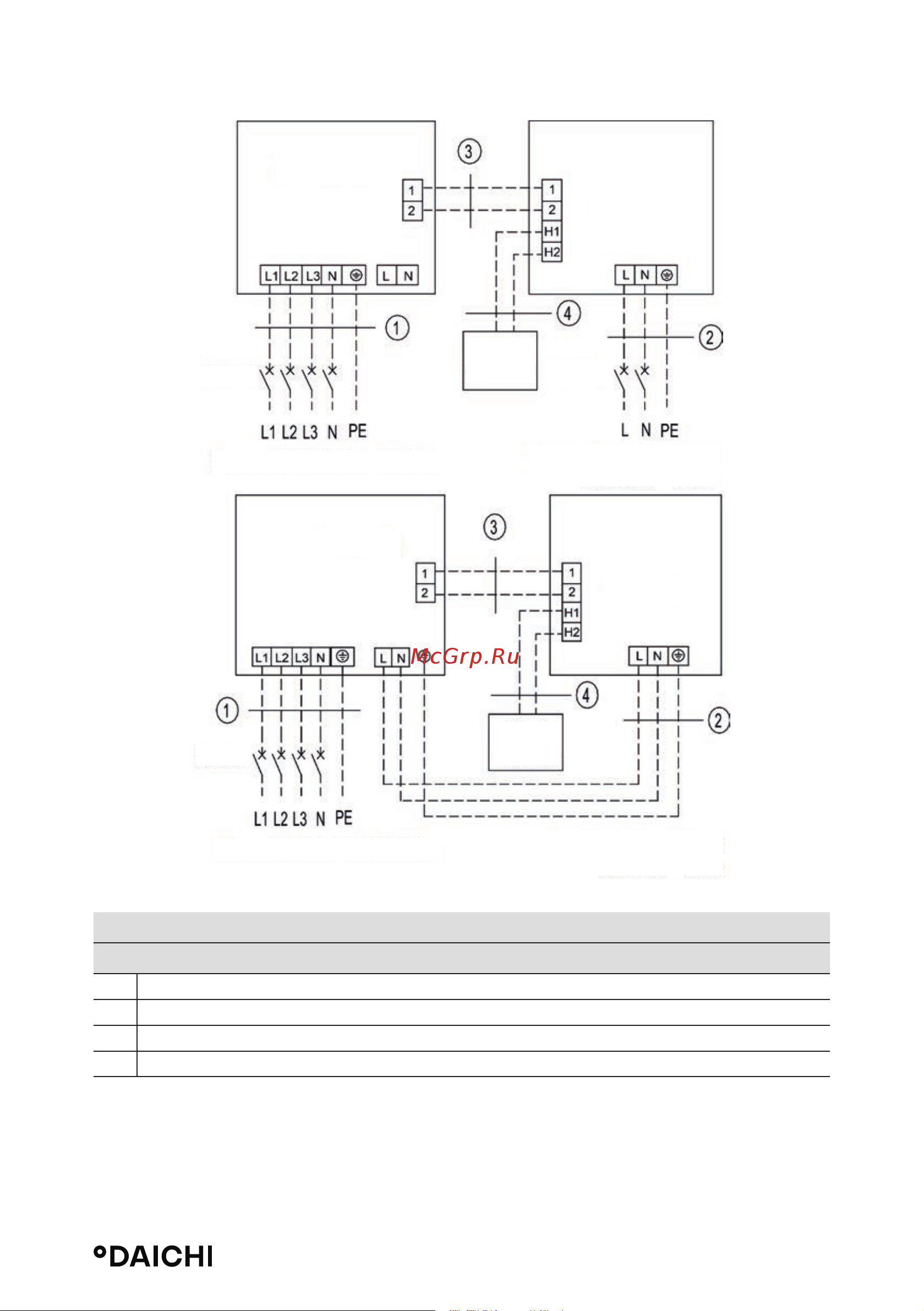

Трехфазные устройства: DF140ALS3R, DF160ALS3R.
DA140ALCS1R + DF140ALS3R
DA160ALCS1R + DF160ALS3R
1 Кабель питания 5×1,5 мм
2
2 Кабель питания 3×1,0 мм
2
3 Кабель связи 2×0,75 мм
2
4 Кабель связи 2×0,75 мм
2
Наружный блок
Наружный блок
Внутренний блок
Внутренний блок
Размыкатель
Размыкатель
Размыка-
тель
Проводной
пульт управ-
ления
Прово-
дной пульт
управления
Питание: 380–415 В пер. тока, 3 фазы, 50/60 Гц
Питание: 380–415 В пер. тока, 3 фазы, 50/60 Гц
Питание: 220-240 В ~50 Гц
208-230 В ~60 Гц
Питание: 220-240 В ~50 Гц
208-230 В ~60 Гц
Содержание
- Благодарим вас за выбор кондиционера компании daichi 2
- Первые рекомендации которые могут пригодиться сразу после приобретения кондиционера 2
- Перед началом пользования кондиционером прочтите внимательно данное руководство 2
- Оговорки по освобождению от ответственности 3
- Содержание 4
- Внимание 5
- Меры предосторожности соблюдение обязательно 5
- Внимание 6
- Запрещается 6
- Осторожно 8
- Примечания 8
- Общее устройство 9
- Описание изделия 9
- Диапазон рабочих температур 10
- Стандартные дополнительные принадлежности 10
- Выбор места установки 1 перед монтажом нужно проверить концентрацию хладагента в этом кондиционере используется хладагент r32 площадь площадки для монтажа экс плуатации и хранения кондиционера должна быть больше минимальной площади стро ительной площадки минимальная площадь для монтажа определяется следующим количество заправляемого хладагента для всей системы количество зарядки с завода дополнительная зарядка проверка по соответствующим таблицам a для внутреннего блока проверить его модель и проверить блок по соответ ствующей таблице b для наружного блока который установлен или размещен в помещении вы брать соответствующую таблицу по высоте помещения 11
- Монтаж 11
- Подготовка к монтажу 11
- Чтобы проверить минимальную площадь монтажной площадки см следую щую таблицу 12
- Внимание если наружный блок будет подвергаться воздействию сильного ветра его необ ходимо надежно закрепить иначе он может упасть установить кондиционер так чтобы угол его наклона не превышал 5 не устанавливать устройство в местах подверженных воздействию прямых сол нечных лучей запрещается устанавливать устройство в местах утечки воспламеняющихся газов 13
- Выбор места установки 13
- Выбор места установки для внутреннего блока выбирайте с учетом следующих соображений 13
- При установке наружного блока с одинарным или двойным вентилятором возь митесь за ручку затем медленно поднимите его не прикасайтесь к конденсатору руками или другими предметами если вы держите корпус только за одну сторо ну корпус может деформироваться поэтому следует также держать за основание блока при установке обязательно используйте компоненты указанные в руковод стве по эксплуатации 3 использовать заправочную машину специально предназначенную для хладагента r32 перед заправкой держать бак с хладагентом вертикально после заправки на клейте на кондиционер этикетку предупреждающую об отсутствии необходимо сти дозаправки 4 нужно использовать следующие инструменты указатель уровня жидкости отвертка электрический перфоратор дрель труборасширитель динамометрический ключ гаечный ключ труборез течеискатель вакуумный насос манометр универсальный счетчик шестигранный гаечный ключ мерная лента 13
- Внимание внутренний блок устанавливайте в месте которое может выдержать нагрузку как минимум в пять раз превышающую вес основного блока и которое не будет усиливать шум или вибрацию если поверхность выбранная для установки окажется недостаточно прочной внутренний блок может упасть и причинить травмы если монтаж будет выполнен только на каркасе задней панели крепление может оказаться недостаточно прочным будьте внимательны 15
- Внутренний блок 15
- Единицы измерения мм 15
- Размеры блока 15
- Единицы измерения мм 16
- Примечания сверление отверстия в потолке и установка кондиционера должны выполняться профессионалами использовать монтажный картон для установки размера отверстия для сверле ния отверстия для подъемного винта кассетного блока 16
- Df100als1r df140als3r 17
- Наружный блок df35als1r df50als1r df70als1r 17
- Df160als3r 18
- Единицы измерения мм 18
- Размещение блоков 19
- Установка и размещение наружных блоков примечание для обеспечения опти мальной производительности наружных блоков свободное пространство вы бранное для их установки должно отвечать следующим минимальным требовани ям при установке одного наружного блока 19
- При установке двух или более наружных блоков бок о бок единицы измерения мм 20
- При установке наружных блоков друг над другом единицы измерения мм 21
- При установке наружных блоков рядами единицы измерения мм 21
- Единицы измерения мм 22
- Монтаж блоков 22
- Монтаж внутреннего блока чтобы передняя панель закрывала по периметру поверхность потолка на 20 мм рас стояние между кромками отверстия в потолке и краями блока должно составлять не более 35 мм если это расстояние превышает 35 мм нарастите немного потолок ис пользуя соответствующий материал см рис 22
- Установка и размещение внутренних блоков примечание для обеспечения оп тимальной производительности внутренних блоков свободное пространство вы бранное для их установки должно отвечать следующим минимальным требовани ям 22
- Примечания внутренний блок содержит специальные не разборные соединения способ монтажа такой же как для блока с обычными соединениями однако поскольку такие специальные соединения не могут быть разобраны то в случае дефектов таких соединений и утечек через них данные соединения нужно разрезать и снова заварить для ремонта на внутренний блок необходимо установит не съемную гайку 25
- Соединительная труба должна быть изготовлена из водостойкого материала толщи на стенок должна составлять 0 5 1 0 мм труба должна выдерживать давление 6 0 мпа чем длиннее соединительная труба тем хуже характеристики охлаждения и нагрева кондиционера если перепад высоты между внутренним и наружным блоками превышает 10 м через каждые 6 метров следует устанавливать обратное колено это выглядит следующим образом 25
- Способ монтажа сначала подсоедините трубы к внутреннему блоку затем к наруж ному при сгибании соединительных труб будьте осторожны чтобы не повредить трубу не перетягивайте гайки иначе существует опасность возникновения утечки кроме того трубу необходимо обернуть хлопковой лентой чтобы защитить ее от ме ханических повреждений при монтаже обслуживании и транспортировке 25
- Установка соединительной трубы замечания и требования к монтажу трубы 25
- Наружный блок находится выше внутреннего в этом случае в нижней и верхней позициях вертикальной трубы необходимо уста навливать возвратное и невозвратное колена 26
- Наружный блок находится ниже внутреннего в этом случае в нижней и верхней позициях вертикальной трубы не надо устанав ливать невозвратное колено 26
- Страница 26
- Не изгибайте трубу слишком сильно иначе она может сломаться острым ножом раз режьте теплоизолирующую оболочку трубы и отведите ее в сторону см рис после того как труба будет изогнута установите тепло изолирующую оболочку на место и закрепите ее липкой лентой 28
- Примечания подсоедините трубу к блоку выполняя соединение труб сверяйтесь с иллюстра циями вам понадобится обычный гаечный а также динамометрический ключ при подсоединении с помощью конической гайки сначала нанесите охлажденное машинное масло на ее внутреннюю и внешнюю поверхность а затем заверните гайку на 3 4 оборота проверьте момент затяжки по приведенной ниже таблице если гайка завернута слишком сильно она может повредиться и привести к утечке убедитесь в отсутствии утечки газа из соединительной трубы и только потом теплоизолируйте ее как показано ниже обмотайте губчатым материалом стык газовой трубы и теплоизолирующей обо лочкой стык жидкостной трубы газовую трубу подсоединяйте после подсоединения жидкостной трубы 28
- Соединительная труба между внутренним и наружным блоками 28
- Ø 1 2 45 50 29
- Ø 1 4 15 30 29
- Ø 3 4 70 75 29
- Ø 3 8 35 40 29
- Ø 5 8 60 65 29
- Ø 7 8 80 85 29
- Герметизация выбивного отверстия что касается модели встроенного клапана то во время установки соединительной трубы когда она проходит через выбивное отверстие выполняется уплотнение изо ляционной ватой в дренажном отверстии наружного блока чтобы предотвратить по падание мелких животных смотрите следующий рисунок 29
- Диаметр труб мм момент затяжки н м 29
- Наверните конусную гайку развальцованной соединительной трубы на клапан на ружного блока конусная гайки заворачивается таким же способом как и на внутрен ний блок 29
- Страница 29
- Теплоизоляция трубных соединений только для внутреннего блока теплоизоляции соединений большой и малой трубы 29
- 1 5 м 33
- Дренажная труба вне помещения 1 если наружный блок расположен под внутренним прокладывайте трубопровод в соответствии со следующей схемой сливной шланг должен располагаться над поверхностью земли конец его не должен быть погружен в воду весь трубопровод должен быть закреплен на стене труба обматывается изолентой снизу вверх весь трубопровод должен быть обмотан изолентой и прикреплен на стене держателями 33
- Используйте сливной шланг который входит в комплект поставки 7 соедините сливной шланг с дренажным патрубком 8 в целях теплоизоляции оберните участок вокруг зажима сливного шланга боль шим куском губчатого материала 9 теплоизолируйте сливной шланг внутреннего блока 33
- Чтобы не допустить провисания дренажного шланга размещайте подвесные крю ки для его поддержки с интервалом 1 1 5 м 33
- Монтаж электропроводки 39
- В качестве кабелей связи рекомендуется использовать кабели питания сечением 0 75 м 41
- Максимальная длина 100 м длину выбирайте в зависимости от конкретных условий эксплуатации кабели связи не нужно скру чивать для совместимости со стандартом ios5151 следует использовать кабель длиной 8 метров в качестве кабеля связи между проводной панелью управления и внутренним блоком используйте два кабеля питания сечением 0 75 м 41
- Максимальная длина 30 м длину выбирайте в зависимости от конкретных условий эксплуатации кабе ли связи не нужно скручивать для совместимости со стандартом ios5151 следует использовать кабель длиной 7 метров сечение провода кабеля связи должно составлять не менее 0 75 м 41
- Примечания предохранитель находится на плате установите автоматический выключатель на каждом источнике питания рядом с блоками внутренним и наружным с зазором между контактами не менее 3 мм устройства должны включаться и выключаться технические характеристики автоматического выключателя и кабеля питания указанные в приведенной выше таблице определяются на основе максимальной потребляемой мощности устройств технические характеристики шнуров питания перечисленные в приведенной выше таблице применимы в тех рабочих условиях когда температура окружа ющего воздуха составляет 40 c а многожильный медный кабель например медный кабель yjv изолированный пэ и с оплеткой из пвх защищен кабелепро водом и имеет максимальную стойкость к температуре 90 c см iec 60364 5 52 если условия эксплуатации изменились приведите характеристики в соответ ствие с региональными стандартами технические характеристики автоматического выключателя определяются условиями эксплуатации при которых рабочая температура соста 41
- Da35alfs1r df35als1r 44
- Da50alfs1r df50als1r 44
- Внутренний блок с однофазным электропитанием df35als1r df50als1r 44
- Кабель между внутренним и наружным блоками 44
- Кабель питания 3 1 0 м 44
- Кабель питания 3 1 5 м 44
- Кабель связи 2 0 75 м 44
- Страница 44
- Da70alcs1r df70als1r 45
- Внутренний блок с однофазным электропитанием df70als1r 45
- Кабель питания 3 1 0 м 45
- Кабель питания 3 2 5 м 45
- Кабель связи 2 0 75 м 45
- Страница 45
- Da100alcs1r df100als1r 46
- Внутренний блок с однофазным электропитанием df100als1r 46
- Кабель питания 3 1 0 м 46
- Кабель питания 3 4 0 м 46
- Кабель связи 2 0 75 м 46
- Страница 46
- Da140alcs1r df140als3r 47
- Da160alcs1r df160als3r 47
- Кабель питания 3 1 0 м 47
- Кабель питания 5 1 5 м 47
- Кабель связи 2 0 75 м 47
- Страница 47
- Трехфазные устройства df140als3r df160als3r 47
- Da35alfs1r da50alfs1r 48
- Da70alcs1r da100alcs1r da140alcs1r da160alcs1r 49
- Внутренний блок с однофазным электропитанием df100als1r а монтаж проводов раздельного однофазного источника питания 50
- B монтаж проводов для унифицированного однофазного источника питания 51
- А монтаж проводов раздельного трехфазного источника питания 52
- Трехфазные устройства df140als3r df160als3r 52
- Только для df160als3r 53
- B монтаж проводов для унифицированного трехфазного источника питания 54
- Только для df160als3r 55
- Необходимые проверки после монтажа 56
- Подготовка перед включением питания 1 не включайте питание до полного завершения монтажных работ 2 проверьте правильность монтажа цепи управления и надежность проводных со единений 3 запорные клапаны труб газовой и жидкостной линий должны быть открытыми 4 внутри устройства не должно оставаться мусора уберите посторонние предметы если они есть 5 после проверки установите на место переднюю панель 56
- Проверки после монтажа 56
- Тестовый запуск 56
- Описание работы 57
- Если в работе вашего кондиционера вдруг появились какие то странности пре жде всего проверьте следующее 58
- Неполадки не вызванные неисправностью кондиционера 58
- Техническое обслуживание 58
- Примечание попробуйте последовать приведенным выше рекомендациям по устранению проблем если решить проблему не удается выключите кондиционер и обратитесь в авторизо ванный сервисный центр попросите проверить и отремонтировать устройство 59
- Следующие ситуации не являются неисправностью 59
- Внимание при возникновении аномальных явлений например неприятного запаха не замедлительно остановите устройство и отключите питание затем обратитесь в авторизованный сервисный центр если устройство будет работать в ненор мальных условиях существует риск его повреждения и тогда оно может вызвать поражение электрическим током или возгорание не пытайтесь ремонтировать кондиционер самостоятельно это может вызвать поражение электрическим током или возгорание обратитесь в авторизованный сервисный центр и попросите прислать специалистов для ремонта 60
- Если на дисплее панели управления появится код ошибки обратитесь к следующей таблице где указано что означает каждый из таких кодов 60
- Коды ошибок 60
- Примечание когда блок подключен к проводной панели управления код ошибки будет одновре менно отображаться на ней 61
- Примечания перед чисткой убедитесь что устройство остановлено отключите автоматиче ский выключатель и выньте вилку из розетки в противном случае можно полу чить удар током не мойте кондиционер водой так как это может привести к пожару или удару электрическим током при очистке фильтра будьте осторожны в своих действиях проявляйте особую осторожность работая высоко над землей 62
- Техническое обслуживание кондиционера 62
- Чистка воздушного фильтра если кондиционер используется в месте где бывает много пыли проводите регуляр ную раз в полгода чистку воздушного фильтра 62
- Чистка воздухозаборной решетки 63
- Примечания по техническому обслуживанию 64
- Послепродажное обслуживание 70
- Технические характеристики 71
- Классы энергоэффективности 74
- Дополнительные сведения 75
