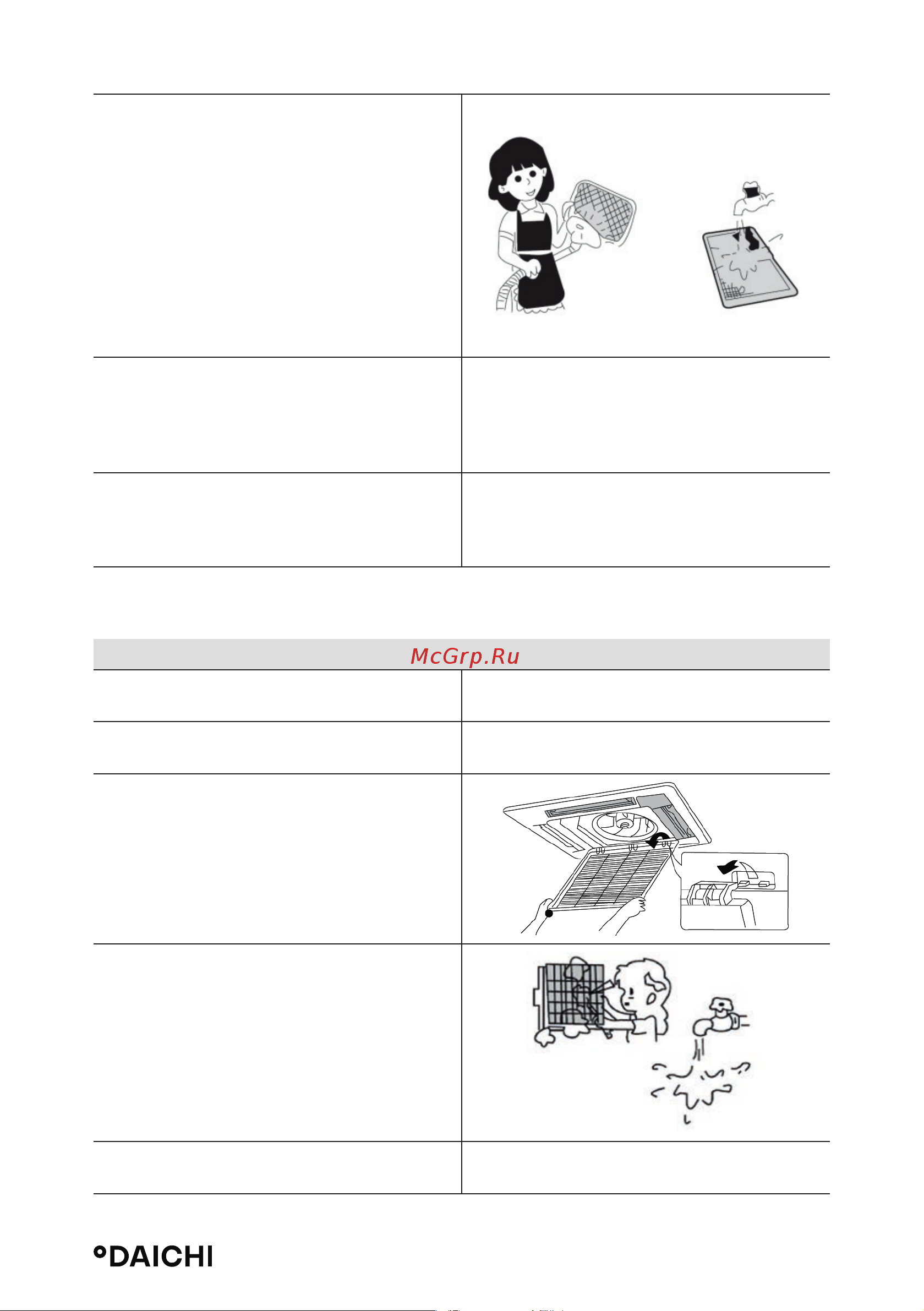

4. Очистите сетку фильтра
Используйте пылесос или промойте
воздушный фильтр водой. Если он очень
загрязнен, используйте теплую воду (не
более 45°C) с нейтральным моющим
средством. Высушите фильтр в прохлад-
ном месте.
Примечание: не используйте горячую
воду (выше 45°C), иначе фильтр может
обесцветиться или потерять форму. Не су-
шите фильтр над огнем — фильтр может
загореться или потерять форму.
5. Зафиксируйте 3 очистителя воздуха на
фильтре и установите его на место, поме-
стив в защищенную область над решет-
кой. Потянув ручку на обратной стороне
решетки, зафиксируйте фильтр.
—
6. Закройте воздухозаборную решетку.
Прижмите защелки, сдвинув их вовнутрь
и прижмите решетку к корпусу. Отпустите
защелки, закрыв решетку.
—
Чистка воздухозаборной решетки
Как очистить воздухозаборную решетку
1. Откройте воздухозаборную решетку. Повторите действия п. 1 раздела "Чистка воз-
душного фильтра".
2. Снимите воздушный фильтр. Повторите действия п. 2 раздела "Чистка воз-
душного фильтра".
3. Снимите воздухозаборную решетку.
(Откиньте на угол 45 градусов и снимите
ее).
4. Чистка
Промойте решетку в воде с мягким
моющим средством, используя мягкую
щетку. Затем стряхните воду и оставьте
высыхать.
Примечание: не используйте горячую
воду (выше 45°C), иначе фильтр может
обесцветиться или потерять форму.
5. Установите воздухозаборную решетку на
место.
См. п. 3.
