Страница 45

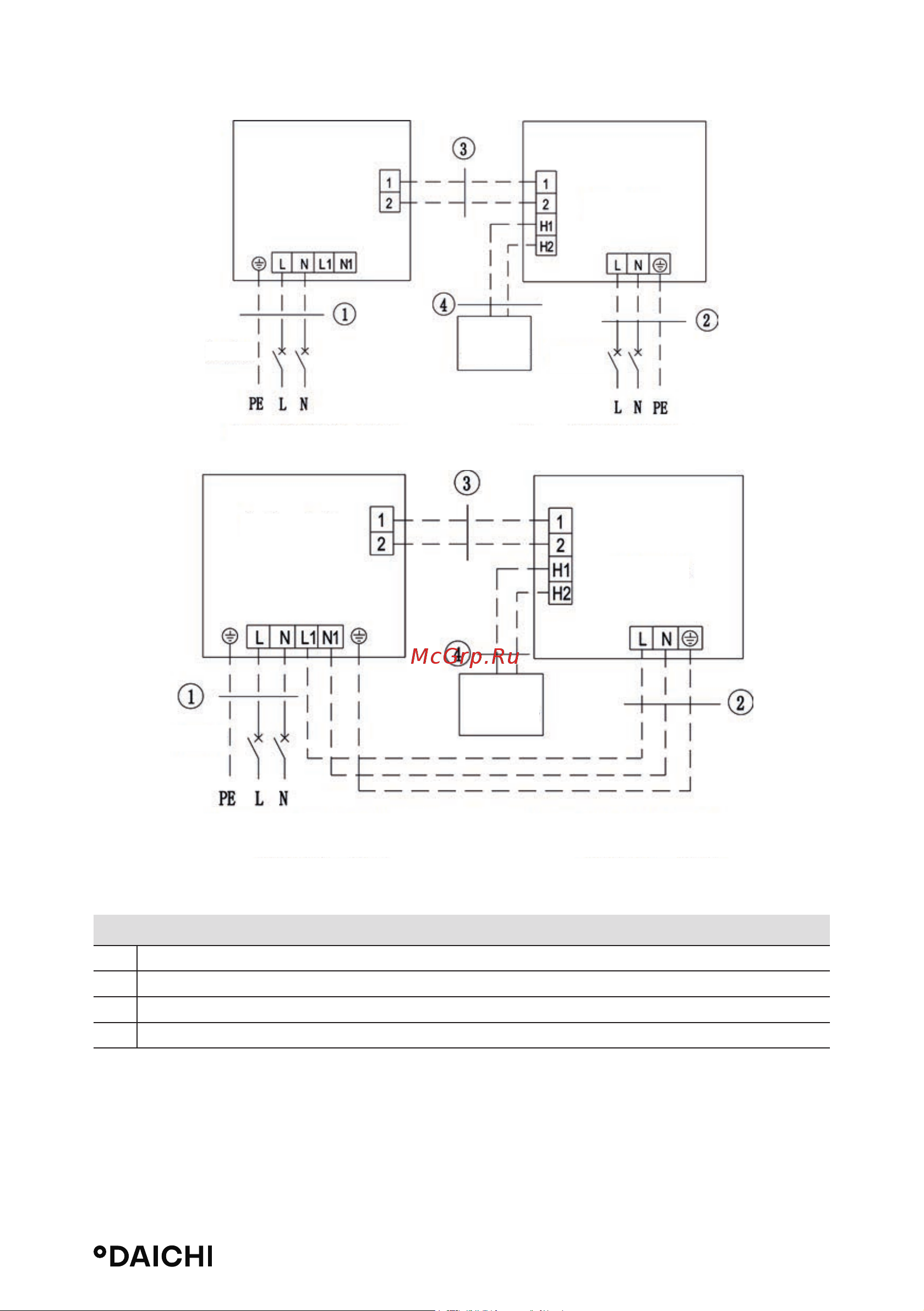

Внутренний блок с однофазным электропитанием: DF70ALS1R.
DA70ALCS1R + DF70ALS1R
1 Кабель питания 3×2,5 мм
2
2 Кабель питания 3×1,0 мм
2
3 Кабель связи 2×0,75 мм
2
4 Кабель связи 2×0,75 мм
2
Наружный блок
Наружный блок
Внутренний блок
Внутренний блок
Размыкатель
Размыкатель
Размыка-
тель
Прово-
дной пульт
управления
Проводной
пульт управ-
ления
Питание: 220-240 В ~50 Гц
208-230 В ~60 Гц
Питание: 220-240 В ~50 Гц
208-230 В ~60 Гц
Питание: 220-240 В ~50 Гц
208-230 В ~60 Гц
Питание: 220-240 В ~50 Гц
208-230 В ~60 Гц
