Страница 46

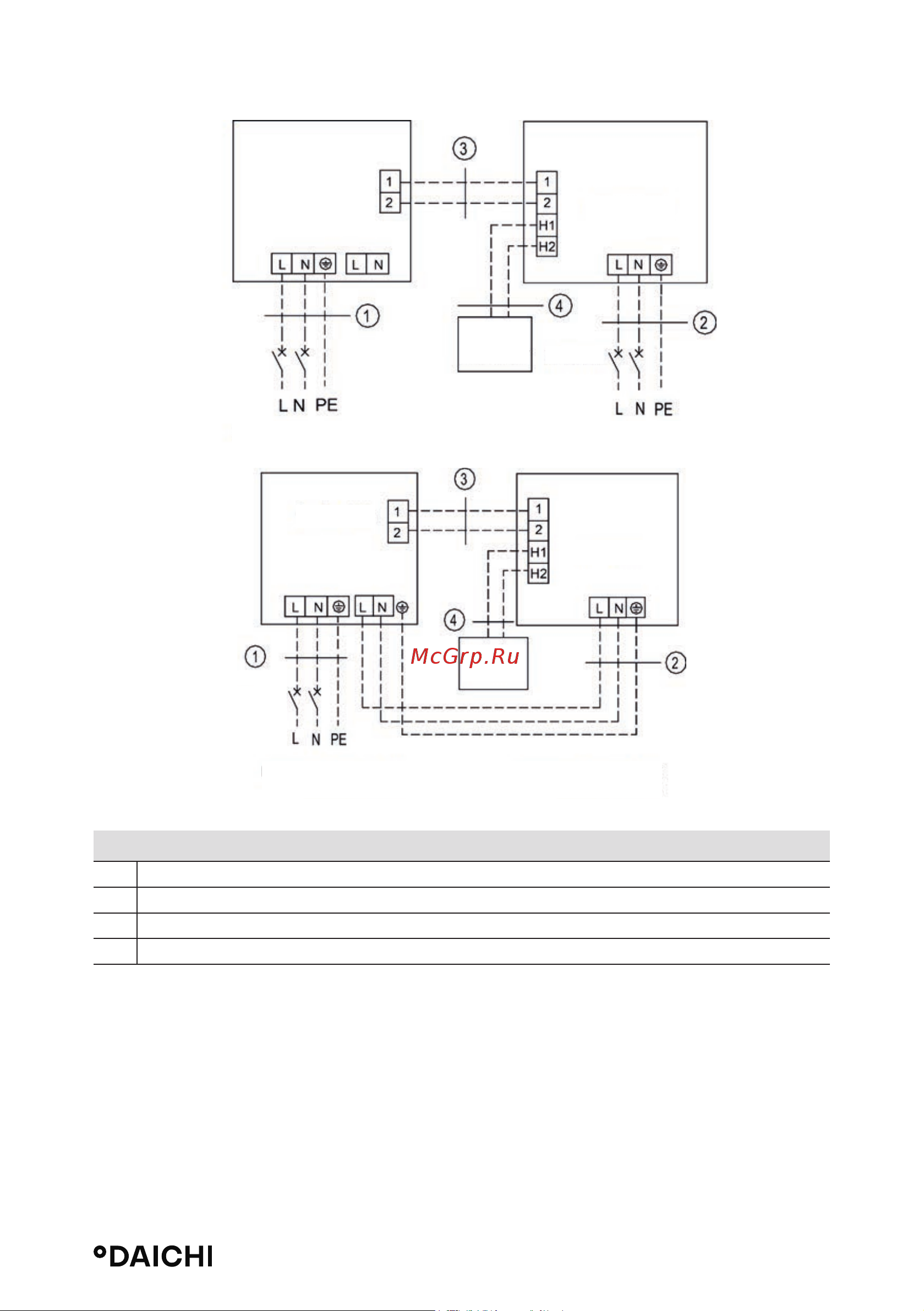

Внутренний блок с однофазным электропитанием: DF100ALS1R.
DA100ALCS1R + DF100ALS1R
1 Кабель питания 3×4,0 мм
2
2 Кабель питания 3×1,0 мм
2
3 Кабель связи 2×0,75 мм
2
4 Кабель связи 2×0,75 мм
2
Наружный блок
Наружный блок
Внутренний блок
Внутренний блок
Размыкатель
Размыкатель
Размыка-
тель
Проводной
пульт управ-
ления
Прово-
дной пульт
управления
Питание: 220-240 В ~50 Гц
208-230 В ~60 Гц
Питание: 220-240 В ~50 Гц
208-230 В ~60 Гц
Питание: 220-240 В ~50 Гц
208-230 В ~60 Гц
Питание: 220-240 В ~50 Гц
208-230 В ~60 Гц
