Страница 23

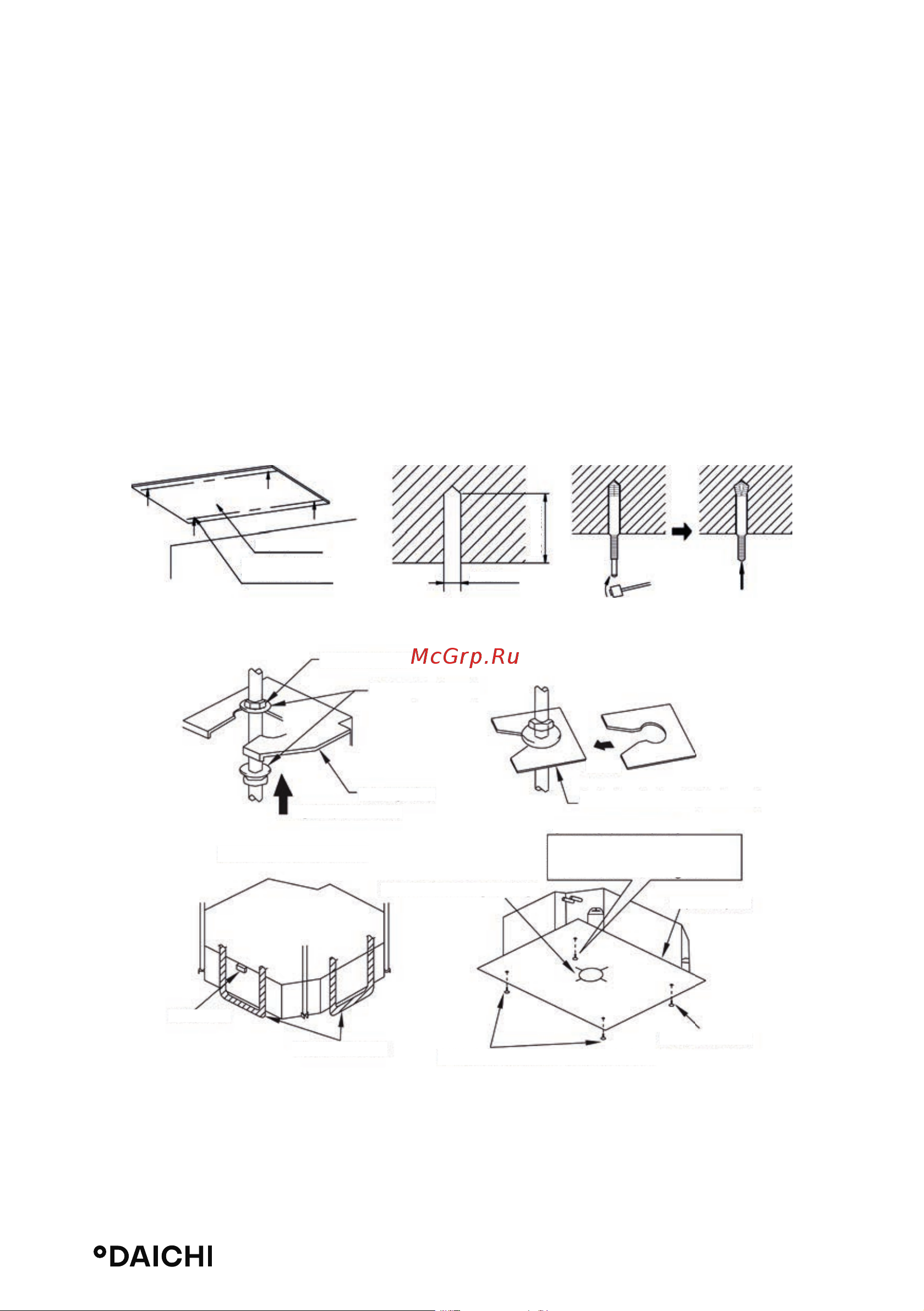

Подвешивание корпуса
ПРИМЕЧАНИЕ!
Крепко затягивайте болты и гайки, чтобы исключить падение кондиционера.
1. Установка подвесных болтов
• Воспользуйтесь монтажным шаблоном, на котором отмечены четыре отвер-
стия для болтов.
• Выбранный участок должен обладать достаточно высокой прочностью, чтобы
удержать подвешенный блок. Приложите шаблон и отметьте расположение
болтов. Используя сверло для бетона, просверлите отверстия диаметром
12,7 мм.
• Вставьте анкерные болты в просверленные отверстия и забейте их молотком
до упора.
Единицы измерения: мм
2. Установка корпуса
• При креплении кронштейна подвески используйте с верхней и нижней сторо-
ны гайки и шайбы. Чтобы защитить прокладку от разрушения может оказаться
полезным установить фиксатор прокладки.
• Наложите шаблон на блок и прикрепите дренажную трубу к выпускному
патрубку.
• Установите и зафиксируйте блок.
Монтажный шаблон
Просверлить отверстие
требуемого размера
Ф12,7мм
60~70мм
Гайка (прилагается)
Прокладка (прилагается)
Крепеж кронштейна подвески
Затяните (две гайки)
[Прочно закрепите крепеж кронштейна подвески]
Вставьте
Вкладка (прилагается)
Уровень воды
Виниловая трубка
[Прикрепите монтажный шаблон]
Закрепите винт у конца трубки
рядом с дренажным проемом.
Центр отверстия в потолке
Бумажный шаблон
Болт (прилагается)
Болт (прилагается) [Прикрепите бумажный шаблон]
