седям.
2. Наружный блок должен быть установлен подальше от мест, где могут находиться
животные и растения. Если это невозможно, установите ограждения для защиты
устройства.
3. Место установки должно хорошо проветриваться. Убедитесь, что рядом нет пре-
пятствий, которые могут мешать входу и выходу воздуха.
4. Место установки должно выдерживать вес и вибрацию наружного блока и обеспе-
чивать безопасную установку устройства.
5. Избегайте установки в местах, где присутствует масляный туман, или где возможна
утечка горючих или агрессивных газов.
6. Выбирайте место, где нет сильного ветра, поскольку он препятствует работе на-
ружного вентилятора, сокращая объем поступающего воздушного потока, и тем
самым снижая производительность устройства.
7. Наружный блок устанавливайте в месте, удобном для подключения его к внутрен-
нему блоку.
8. И подальше от объектов, которые могут привносить помехи в работу кондиционера.
9. Устанавливайте наружный блок так, чтобы поток выпускаемого воздуха выходил
беспрепятственно.

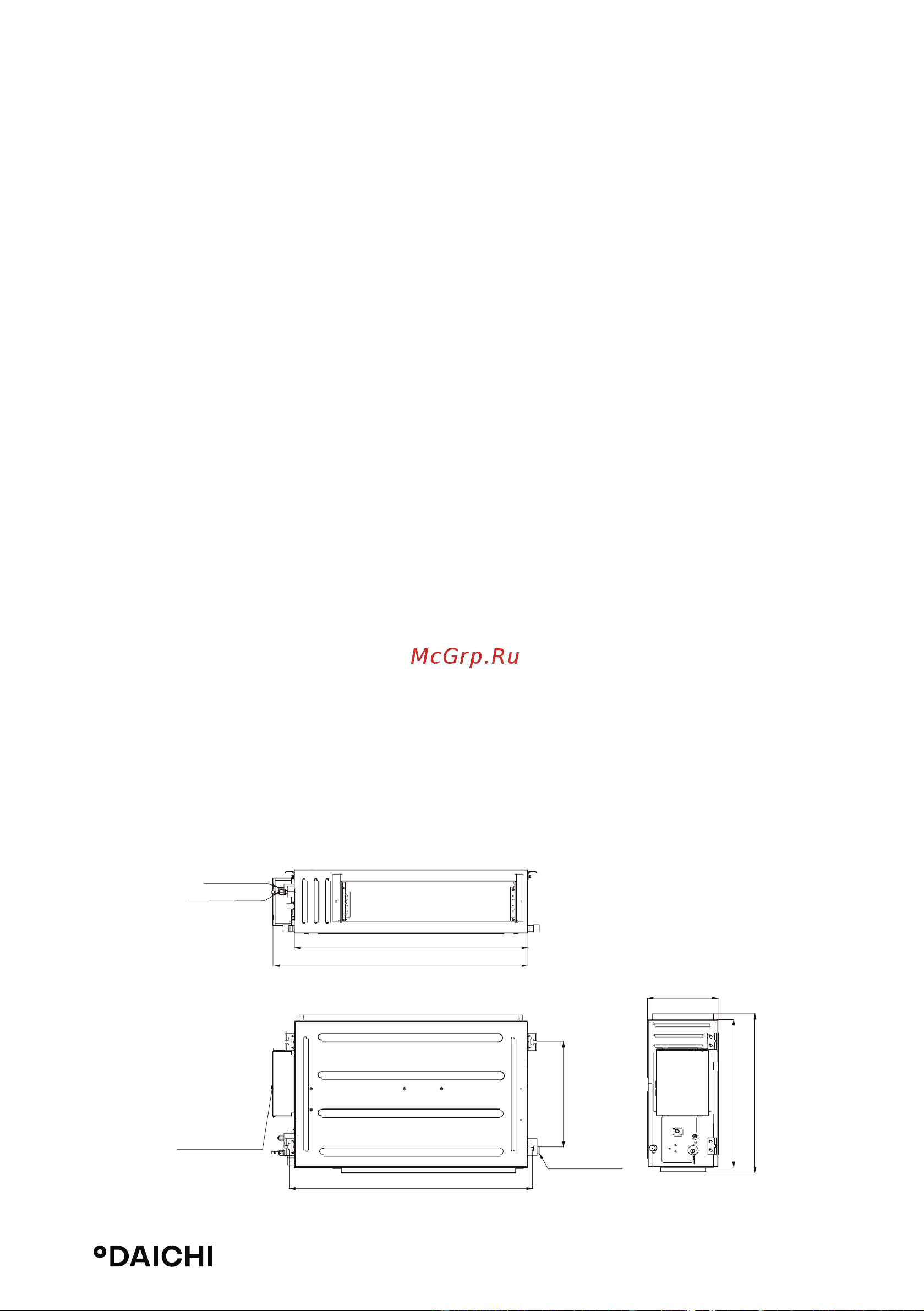

Размеры Блока
ВНИМАНИЕ
• Внутренний блок устанавливайте в месте, которое может выдержать нагрузку,
как минимум в пять раз превышающую вес основного блока, и которое не будет
усиливать шум или вибрацию.
• Если поверхность, выбранная для установки, окажется недостаточно прочной,
внутренний блок может упасть, вызвав неприятные последствия.
• Если монтаж будет выполнен только на каркасе задней панели, крепление может
оказаться недостаточно прочным. Будьте внимательны.
Внутренний блок
DA35ALMS1R, DA50ALMS1R, DA70ALMS1R, DA100ALHS1R, DA140ALHS1R,
DA160ALHS1R
C
G
D
E
F
A
B
Труба газовой линии
Жидкостная труба
Распределительная коробка
Дренажная
труба
