Страница 53
Только для DF160ALS3R

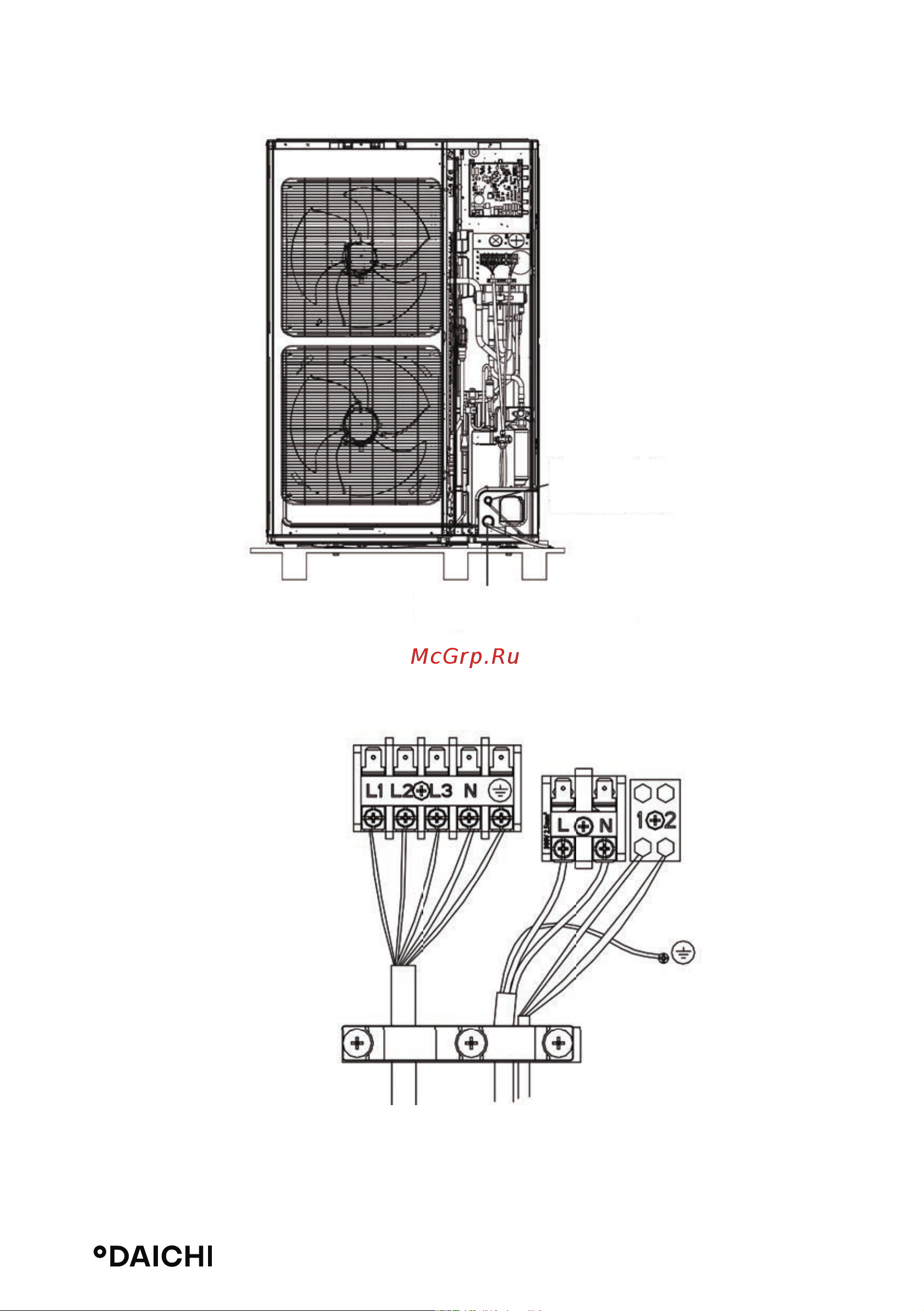

b) Монтаж проводов для унифицированного трехфазного источника питания.
Подвод провода
связи через верхнее
отверстие
Подвод кабелей питания внутреннего
и наружного блоков осуществляется
через нижнее отверстие
