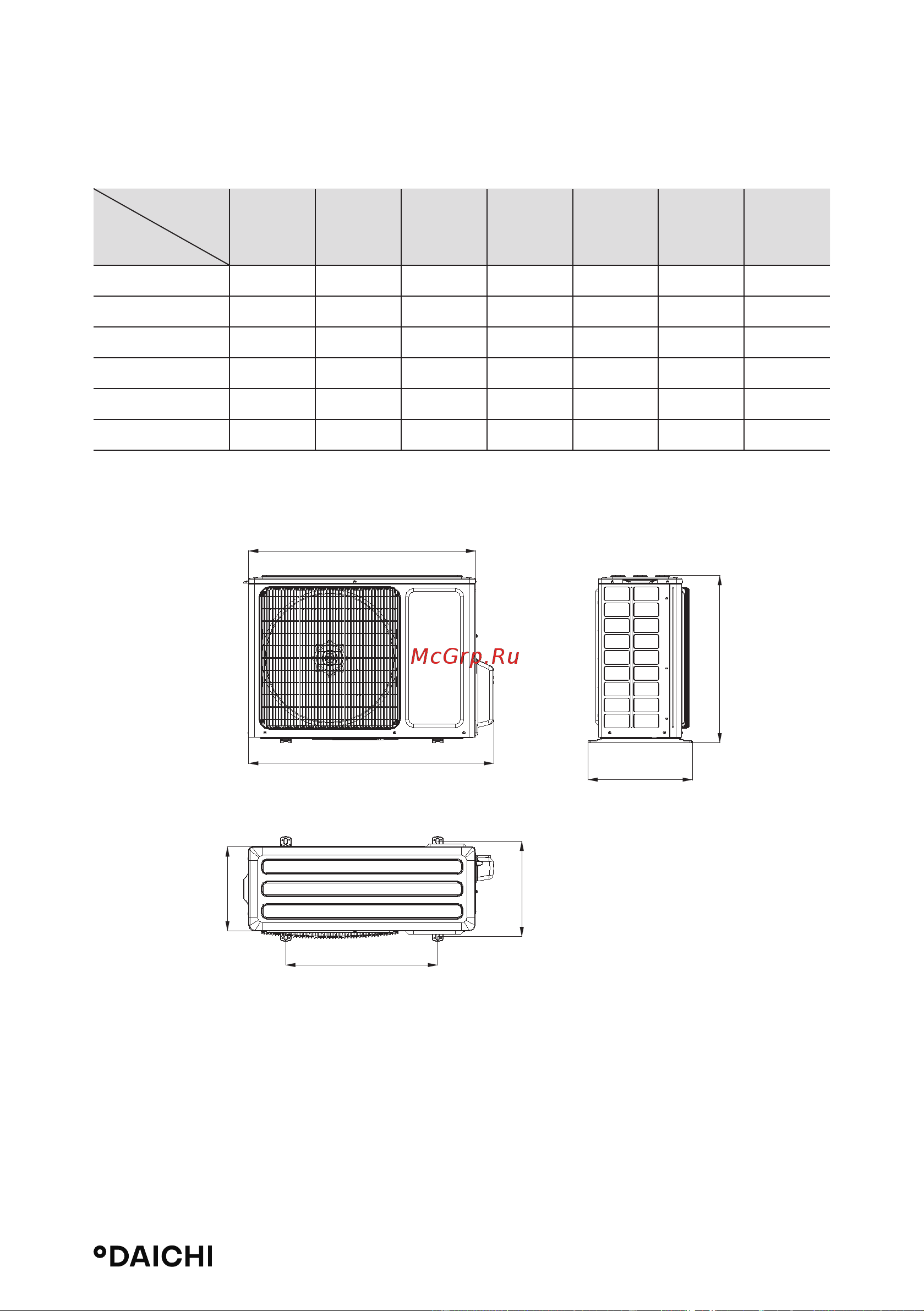

Страница 15
ПРИМЕЧАНИЕ
Сверление отверстия в потолке и установка кондиционера должны выполняться про-
фессионалами!
Единицы измерения: мм
Размеры
Модель
А B C D E F G
DA35ALMS1R 760 415 700 200 450 474 768
DA50ALMS1R 1060 415 1000 200 450 474 1068
DA70ALMS1R 1360 415 1300 220 450 474 1368
DA100ALHS1R 1040 500 1000 300 700 754 1092
DA140ALHS1R 1440 500 1400 300 700 754 1492
DA160ALHS1R 1440 500 1400 300 700 754 1543
Наружный блок
DF35ALS1R, DF50ALS1R, DF70ALS1R
A
F
D
E
G
C
B
