Страница 46

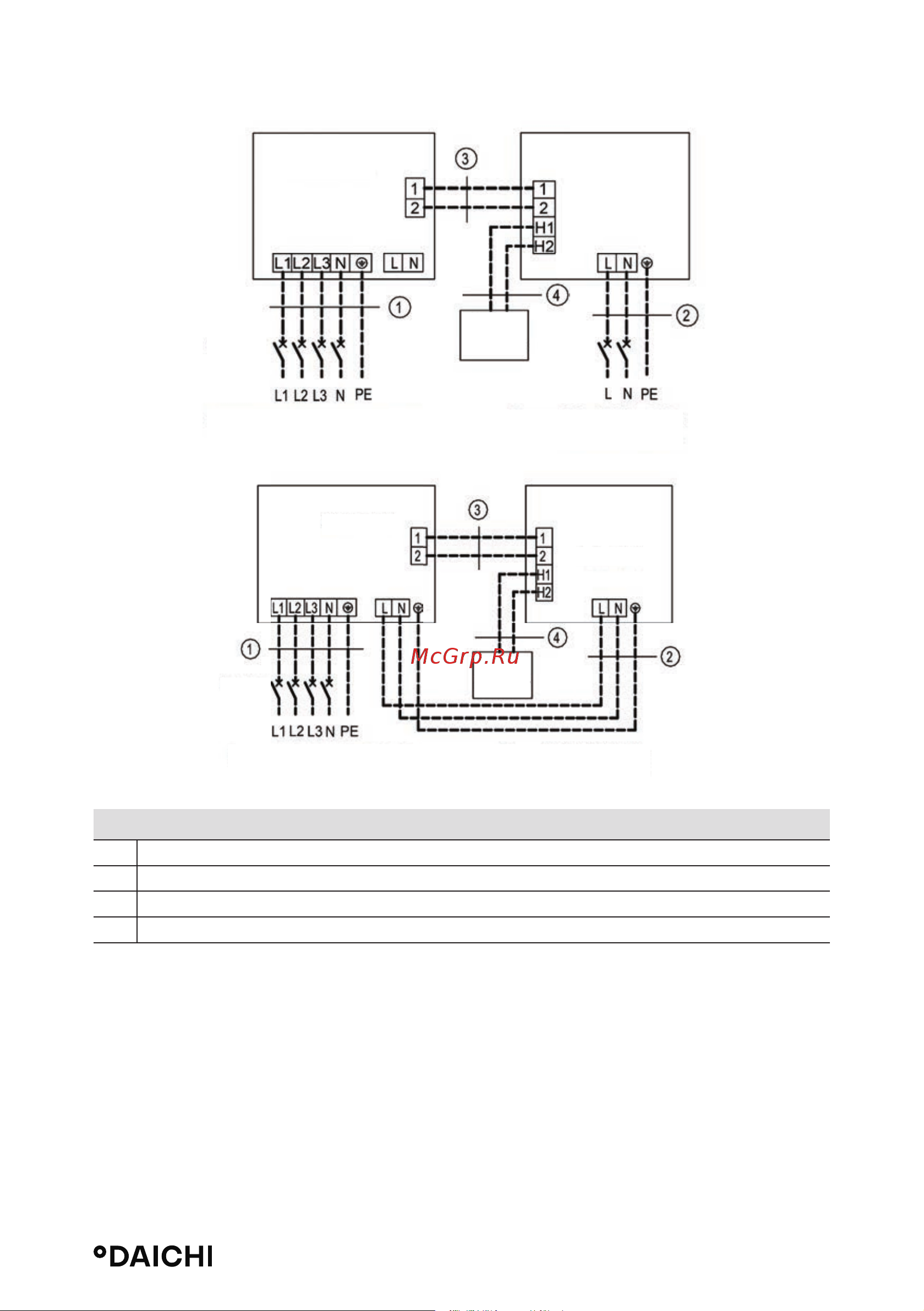

Трехфазные устройства: DF140ALS3R.
DA140ALHS1R + DF140ALS3R
1 Кабели питания 5×1,5 мм
2
2 Кабели питания 3×1,0 мм
2
3 Кабели связи 2×0,75 мм
2
4 Кабели связи 2×0,75 мм
2
Наружный блок
Внутренний блок
Размы-
катель
Размыкатель
Проводной
пульт
управления
Электропитание: 220-240 В, 50 Гц
208-230 В, 60 Гц
Электропитание: 220-240 В, 50 Гц
208-230 В, 60 Гц
Электропитание: 3-фазное, 380-415 В, 50/60 Гц
Электропитание: 3-фазное, 380-415 В, 50/60 Гц
Наружный блок
Внутренний
блок
Размыкатель
Прово-
дной пульт
управ
ления
