Daichi DA100ALHS1R/DF100ALS1R [45/74] Кабели связи 2 0 75 м
![Daichi DA70ALMS1R/DF70ALS1R [45/74] Кабели связи 2 0 75 м](/views2/1843200/page45/bg2d.png)
Страница 45

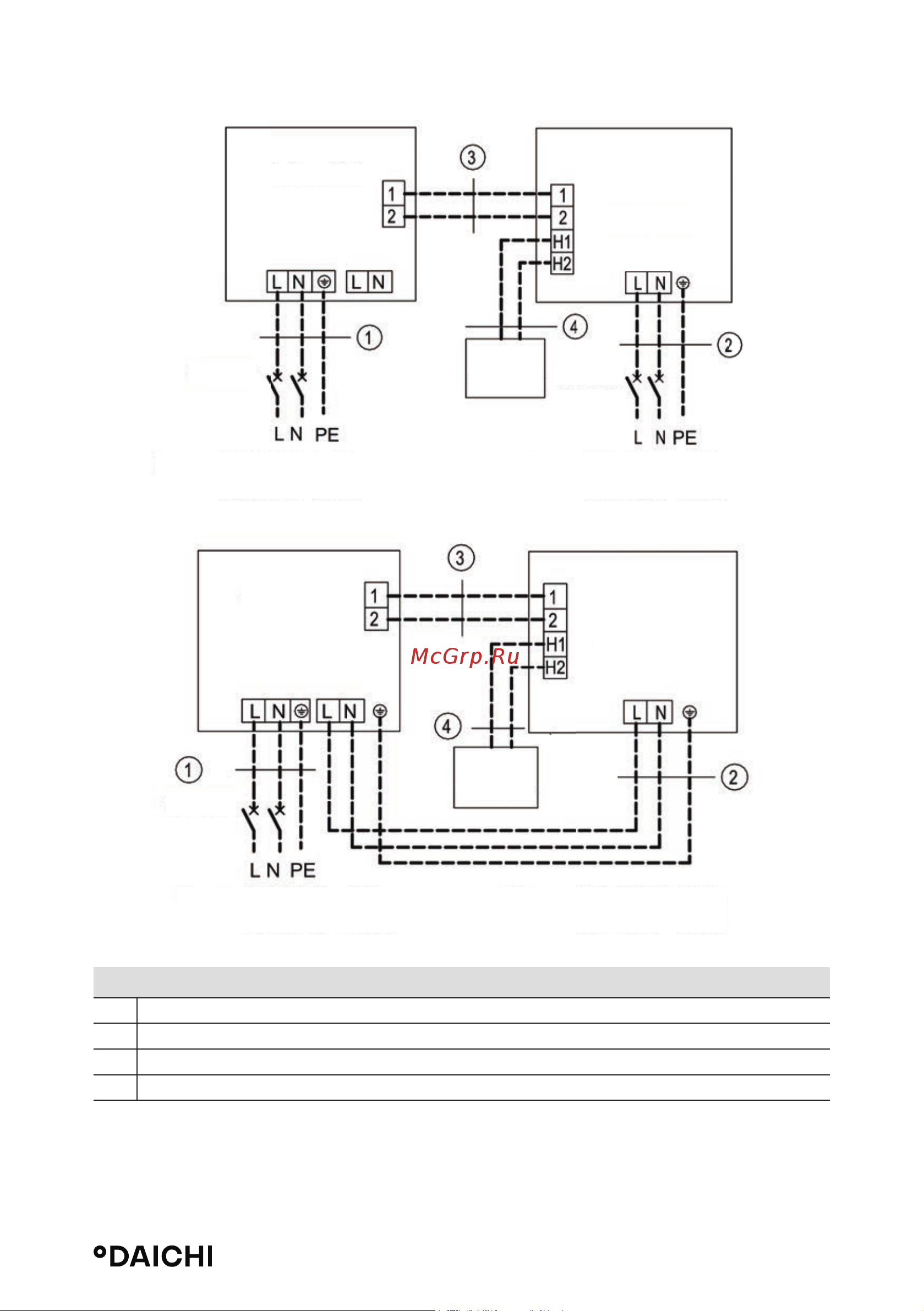

Внутренний блок с однофазным электропитанием: DF100ALS1R.
DA100ALHS1R + DF100ALS1R
1 Кабели питания 3×4,0 мм
2
2 Кабели питания 3×1,0 мм
2
3 Кабели связи 2×0,75 мм
2
4 Кабели связи 2×0,75 мм
2
Наружный блок
Внутренний блок
Размыкатель
Размы-
катель
Прово-
дной пульт
управления
Электропитание: 220-240 В, 50 Гц
08-230 В, 60 Гц
Электропитание: 220-240 В, 50 Гц
08-230 В, 60 Гц
Электропитание: 220-240 В, 50 Гц
08-230 В, 60 Гц
Электропитание: 220-240 В, 50 Гц
08-230 В, 60 Гц
Наружный блок
Внутренний блок
Размыкатель
Прово-
дной пульт
управ
ления
