Страница 44

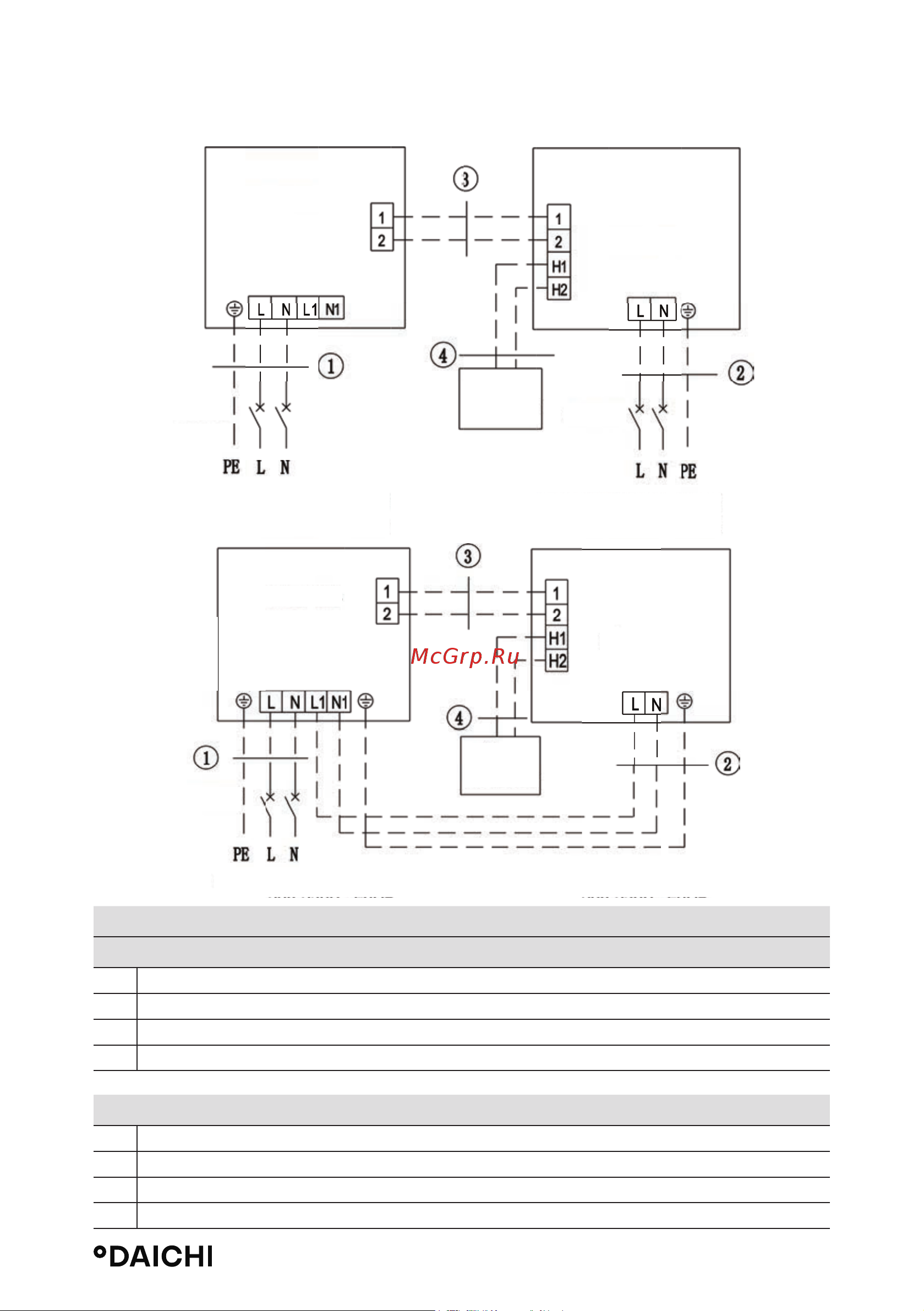

Внутренний блок с однофазным электропитанием: DF35ALS1R,
DF50ALS1R, DF70ALS1R.
DA35ALMS1R + DF35ALS1R
DA50ALMS1R + DF50ALS1R
1 Кабели питания 3×1,5 мм
2
2 Кабели питания 3×1,0 мм
2
3 Кабели связи 2×0,75 мм
2
4 Кабели связи 2×0,75 мм
2
DA70ALMS1R + DF70ALS1R
1 Кабели питания 3×2,5 мм
2
2 Кабели питания 3×1,0 мм
2
3 Кабели связи 2×0,75 мм
2
4 Кабели связи 2×0,75 мм
2
Наружный блок
Внутренний блок
Размыкатель
Размы-
катель
Проводной
пульт
управления
Питание: 220-240 В ~50 Гц
208-230 В ~60 Гц
Питание: 220-240 В ~50 Гц
208-230 В ~60 Гц
Питание: 220-240 В ~50 Гц
208-230 В ~60 Гц
Питание: 220-240 В ~50 Гц
208-230 В ~60 Гц
Наружный блок
Внутренний блок
Размыкатель
Проводной
пульт
управления
