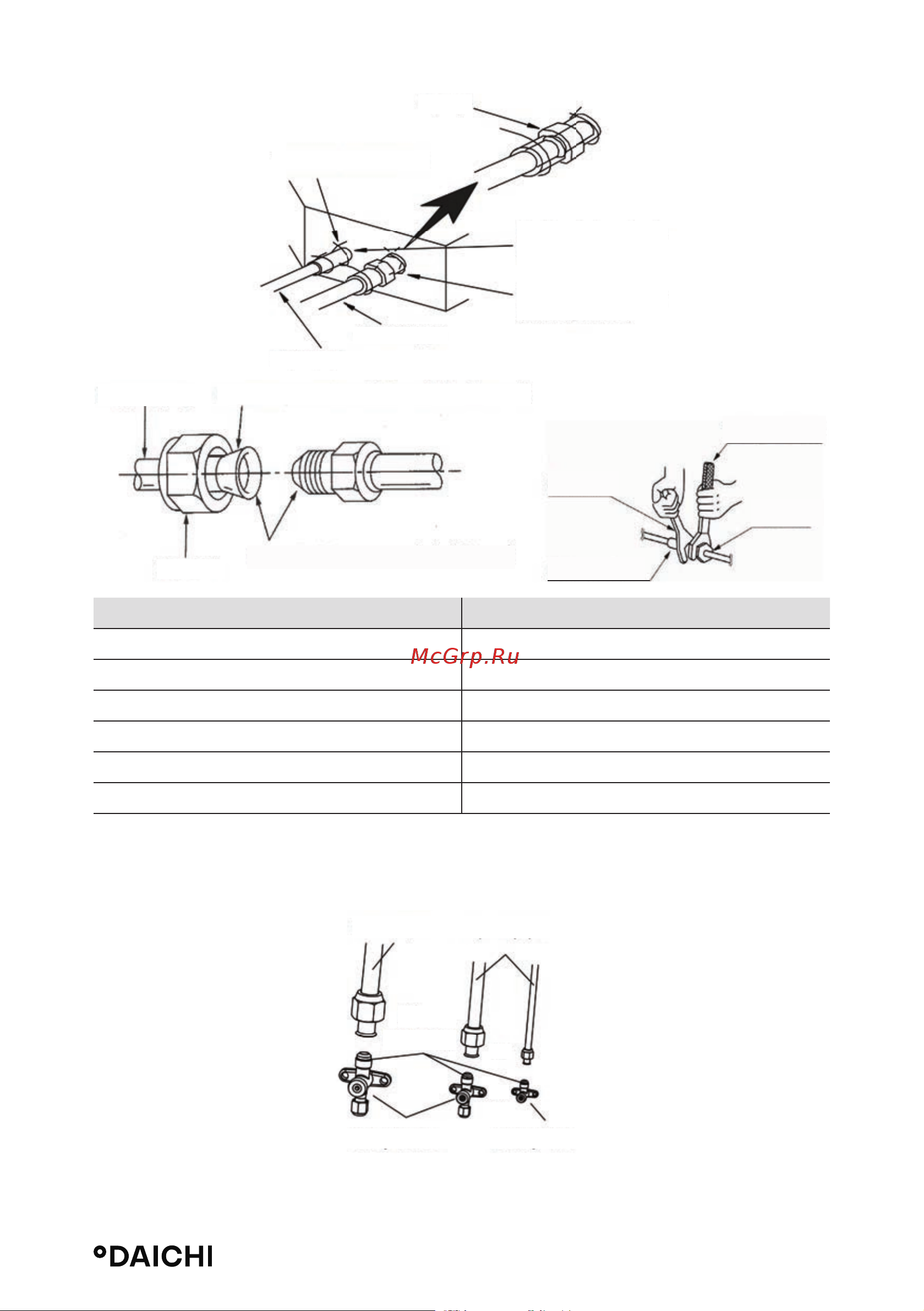

Страница 28
Диаметр трубы (дюймы) Момент затяжки (Н·м)
Ø 1/4 15-30
Ø 3/8 35-40
Ø 1/2 45-50
Ø 5/8 60-65
Ø 3/4 70-75
Ø 7/8 80-85
Наверните конусную гайку развальцованной соединительной трубы на клапан на-
ружного блока. Конусная гайки заворачивается таким же способом, как и на внутрен-
ний блок.
Жидкостная труба
Губчатый материал
Стяжка (х 4)
Теплоизоляция (для
жидкостной трубы)
Теплоизоляция
(для газовой трубы)
Газовая труба
Медная труба Нанесите немного масла для уменьшения трения при затягивании конусной гайки
Конусная гайка
Конусная гайка
Нанесите немного масла для
улучшения герметичности
Гаечный ключ
Динамометрический ключ
Трубное
соединение
2-ходовой клапан
Труба газовой линии
Жидкостная труба
Соедине-
ние труб
или
или
3-ходовой клапан
