Daichi DA100ALHS1R/DF100ALS1R Инструкция по монтажу и эксплуатации онлайн [21/74] 632371
![Daichi DA100ALHS1R/DF100ALS1R Инструкция по монтажу и эксплуатации онлайн [21/74] 632371](/views2/1843200/page21/bg15.png)
Страница 21

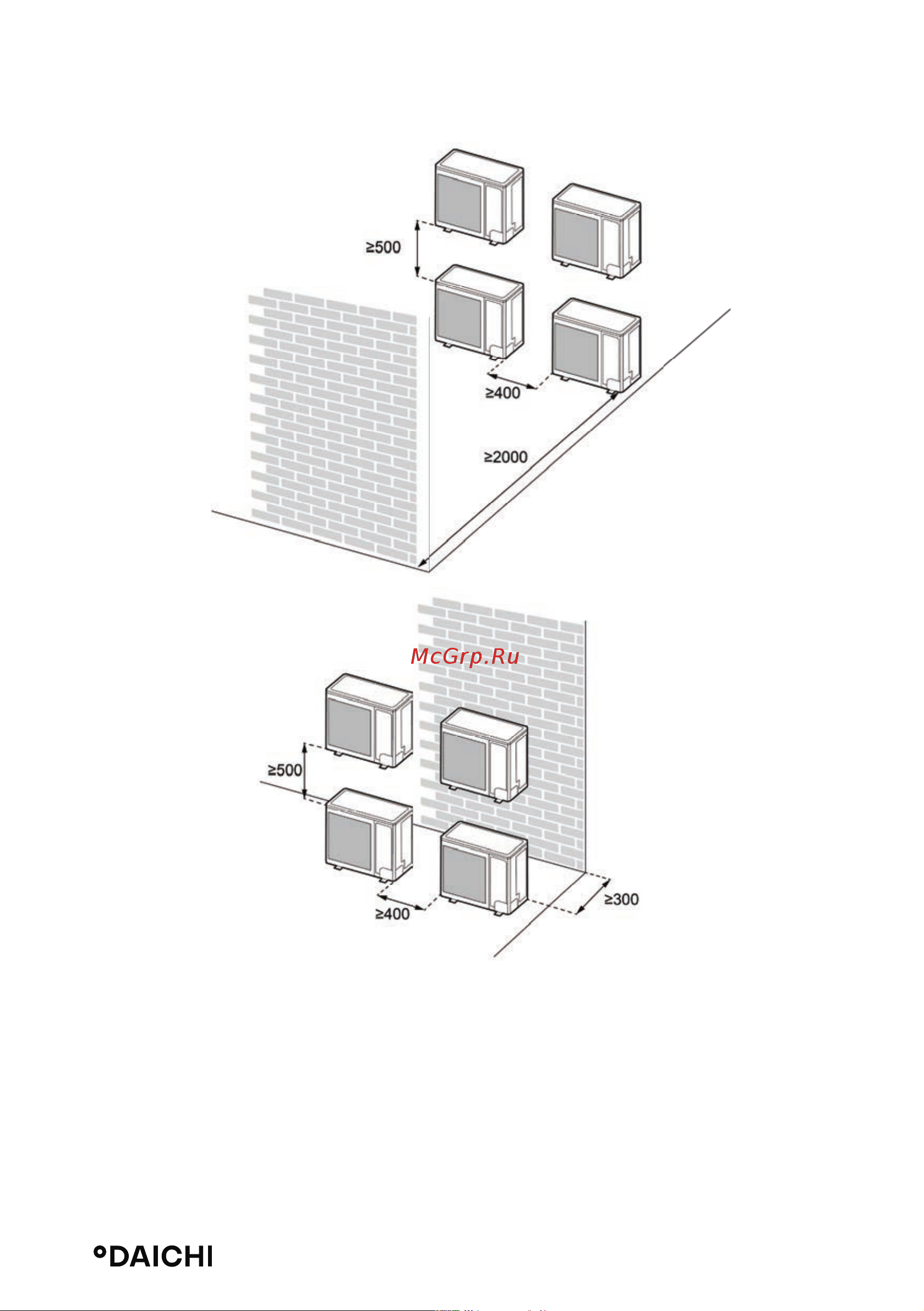

• При установке наружных блоков друг над другом.
Единицы измерения: мм
2. Установка и размещение внутренних блоков (Примечание: для обеспечения оп-
тимальной производительности внутренних блоков свободное пространство, вы-
бранное для их установки, должно отвечать следующим минимальным требовани-
ям).
